Zesilovač 2x10W s TDA2009

Zesilovač určený pro nenáročné posluchače s dobrou cena/výkon. Zesilovač lze napájet od 8V až do 24V, tudí najde místo všude kde není síťové napětí. Jako napáječ poslouží olověný akumulátor, ATX zdroj, adaptér od notebooku nebo jiný síťový napáječ. Zapojení je podle originální katalogového listu. V katalogu je uvedeno že se jedná o dvoukanálový Hi-Fi výkonový zesilovač třídy AB v pozdře Multiwatts možností propojení do mostu.

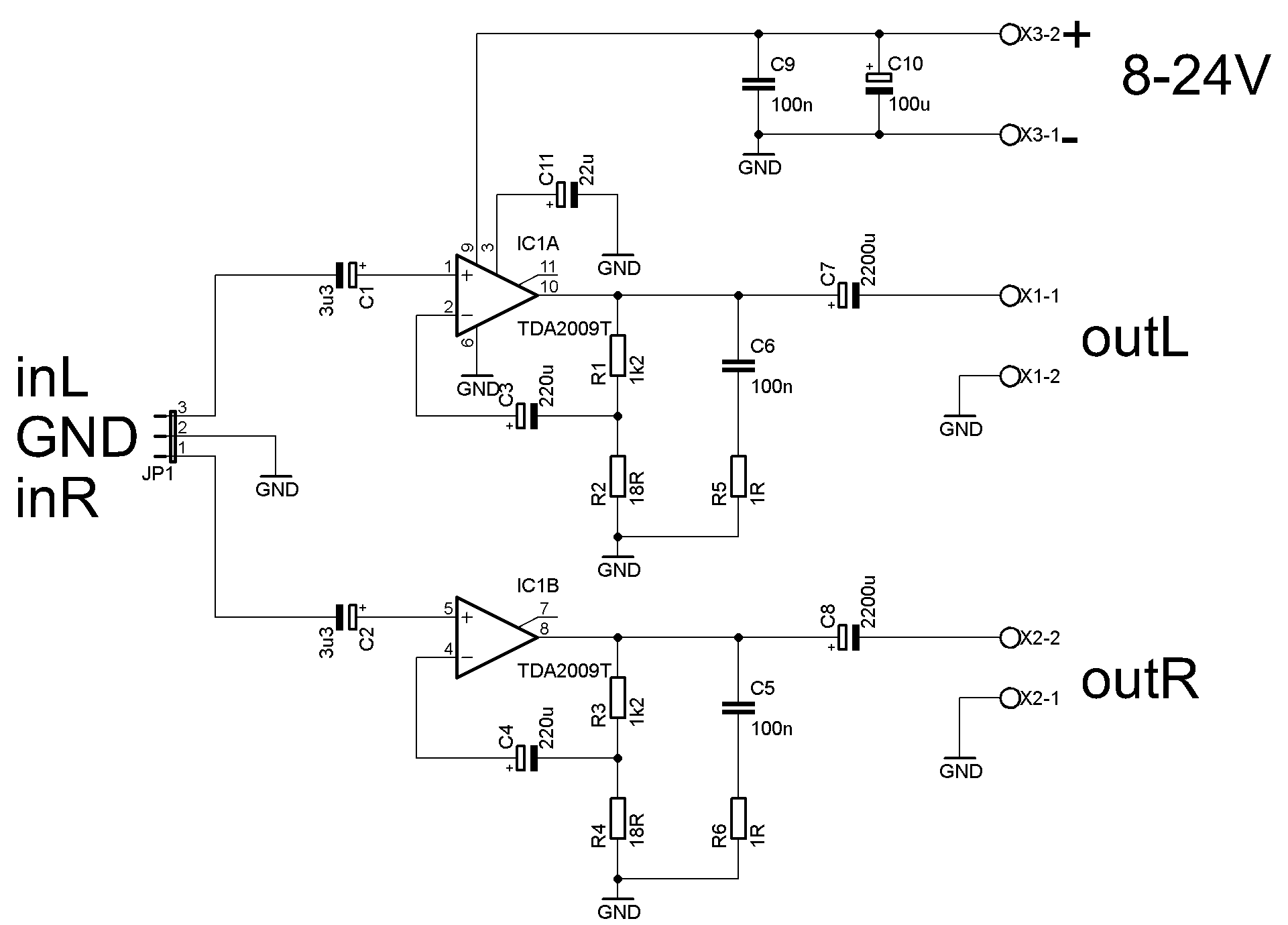

Schéma zapojení:

zesilovač tda2009 schéma

V obvodu je zakomponována tepelná ochrana a je odolný na zkrat na výstu. Tím je zapojení ideální pro začátečníky, kteří nemají s NF technikou žádné zkušenosti. Na vstupní svorky JP1 je připojen audio signál z předzesilovače ( předzesilovače, mobilu, počítače ), kondenzátory C1 a C2 oddělují zdroj signálu proti vniknutí stejnosměrného signálu. Rezistory R1-R4 určují zisk zpětné vazby. RC článek na výstupu slouží proti rozkmitání zesilovače. Kondenzátory C7 a C8 zabraňují vniknutí stejnosměrného napětí na reproduktory. Na svorky X1 a X2 se připojí jednotlivé reproduktory v impedanci 2Ω – 16Ω.

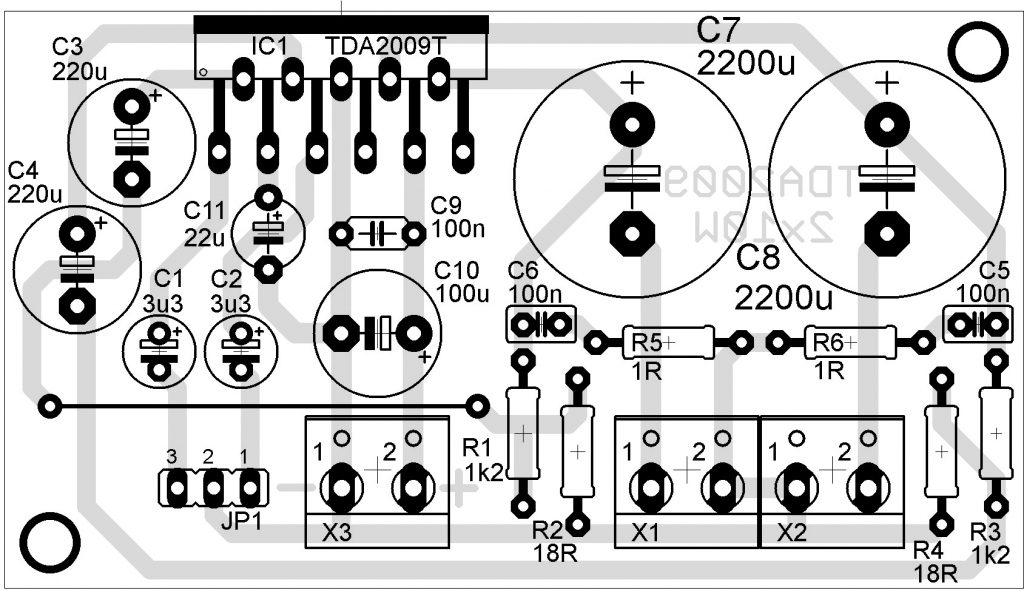

Osazovací plán:

zesilovač TDA2009

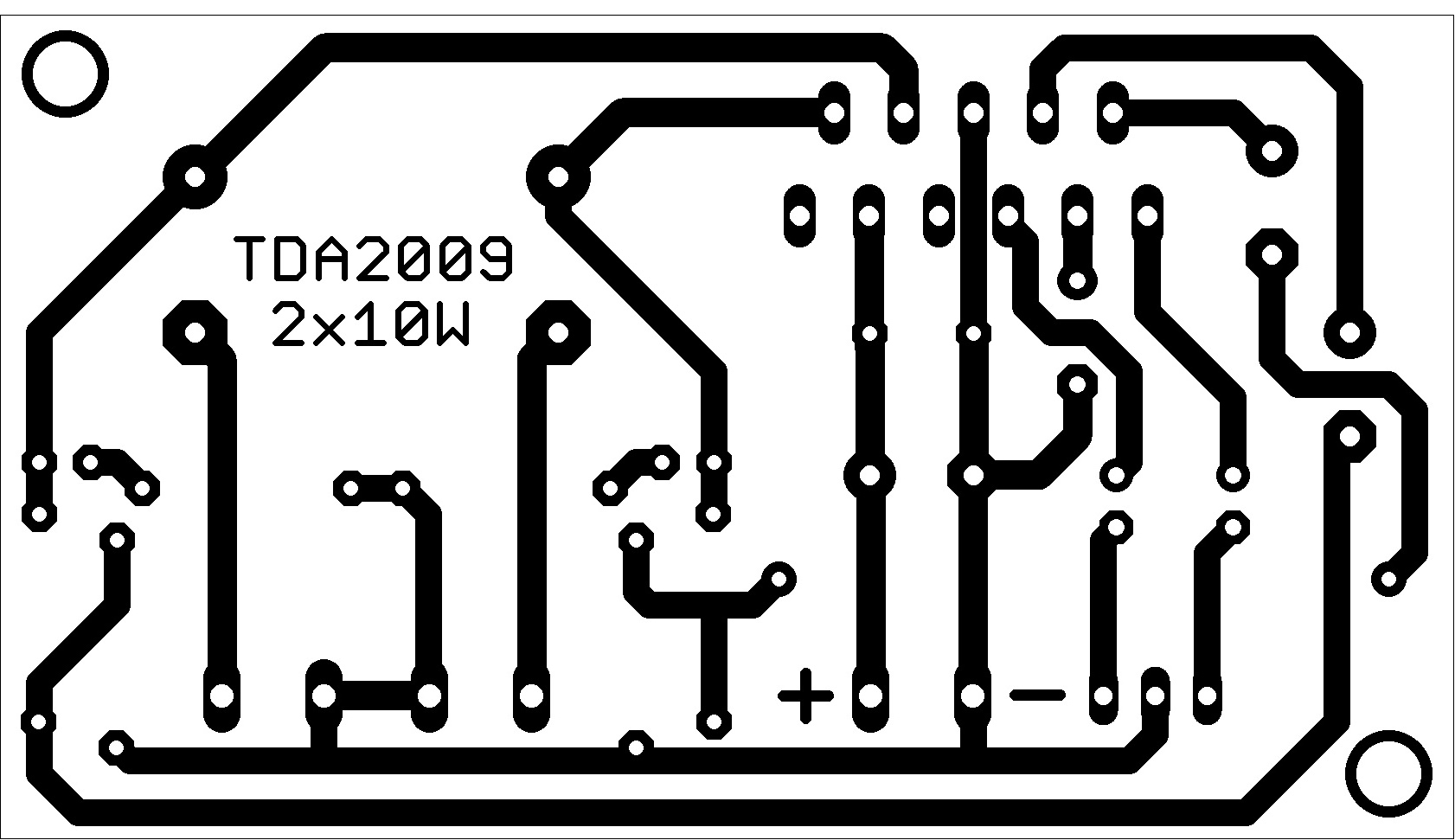

Deska plošných spojů:

zesilovač tda2009 dps

Osazovací plán i DPS jsou v 600dpi (jak vytisknout DPS naleznete v článku Jak vytisknout DPS). Skutečná velikost DPS je 71,1 x 40,3 mm.

Seznam součástek:
R1, R3 1k2
R2, R4 18R
R5, R6 1R
C1, C2 3u3/35V elektret.
C3, C4 220u/35V elektret.
C5, C6 100n fol.
C7, C8 2200u/35V elektret.
C9 100n ker.
C10 100u/35V elektret
C11 22u/35V elektret
IC1 TDA2009
JP1 jumper 3 pin RM = 2,54mm
X1-X3 svorkovnice do DPS, 2 kontakty, RM 5mm

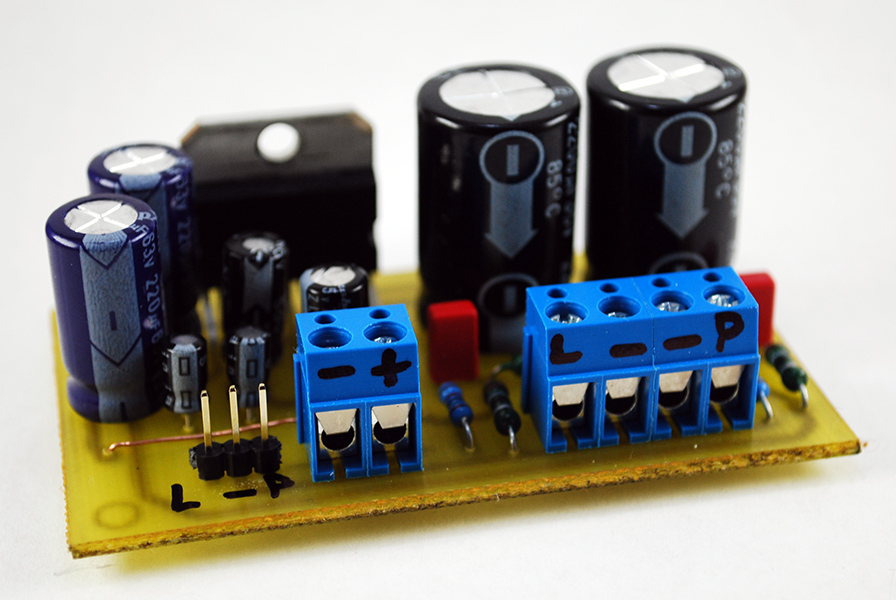

Reálné fotografie:

zesilovač s TDA2009
