Policejní blikač s tranzistory

Celé zapojení je realizováno pomocí tří astabilních klopných obchodů. Prostřední klopný obvod ovládá tranzistory T1 a T2. Ovládá na jaké strašně bude zrovna svítit připojené LED. Ostatní dva klopné obvody ovládají tranzistory T3 a T10, ty ovládají počet bliknutí na LED. Jsou použité pasivní součástky 10 tranzistorů, zapojení není nijak složité a proto se doporučuje začátečníkům.

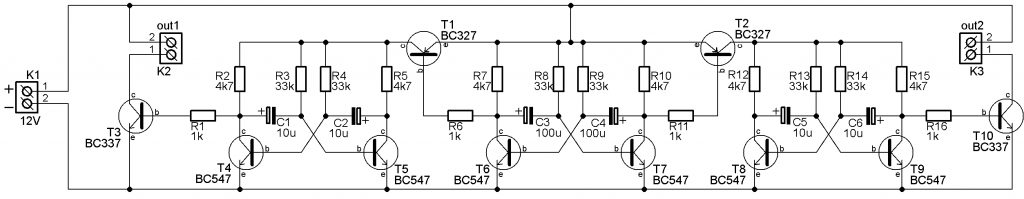

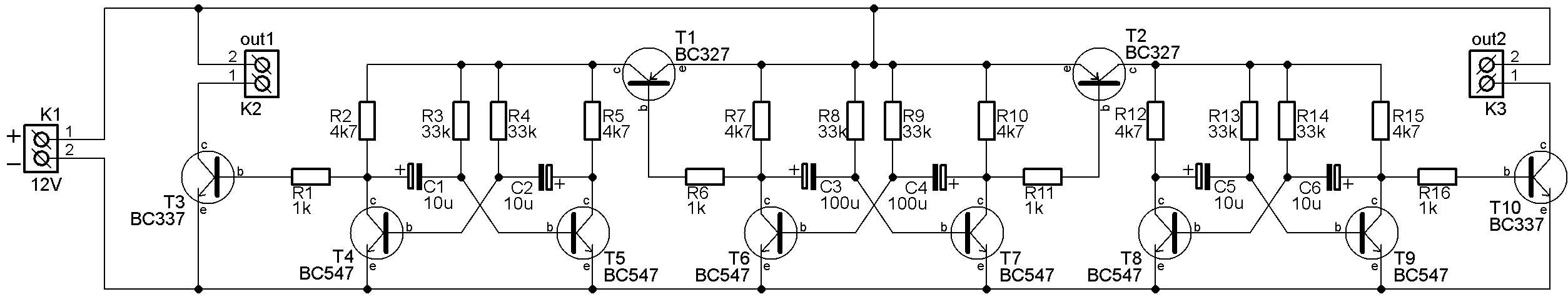

Schéma zapojení:

policejní blikač schéma

Zapojení je napájeno palubním napětím automobilu a nebo jakýmkoliv adaptérem s výstupem okolo 12V stejnosměrných. Na výstup lze připojit zátěž max. do 500mA, při použití výkonových tranzistorů lze i větší proud odebírat. Pro dva LED panely s 48 LED stačí tranzistory BC337.

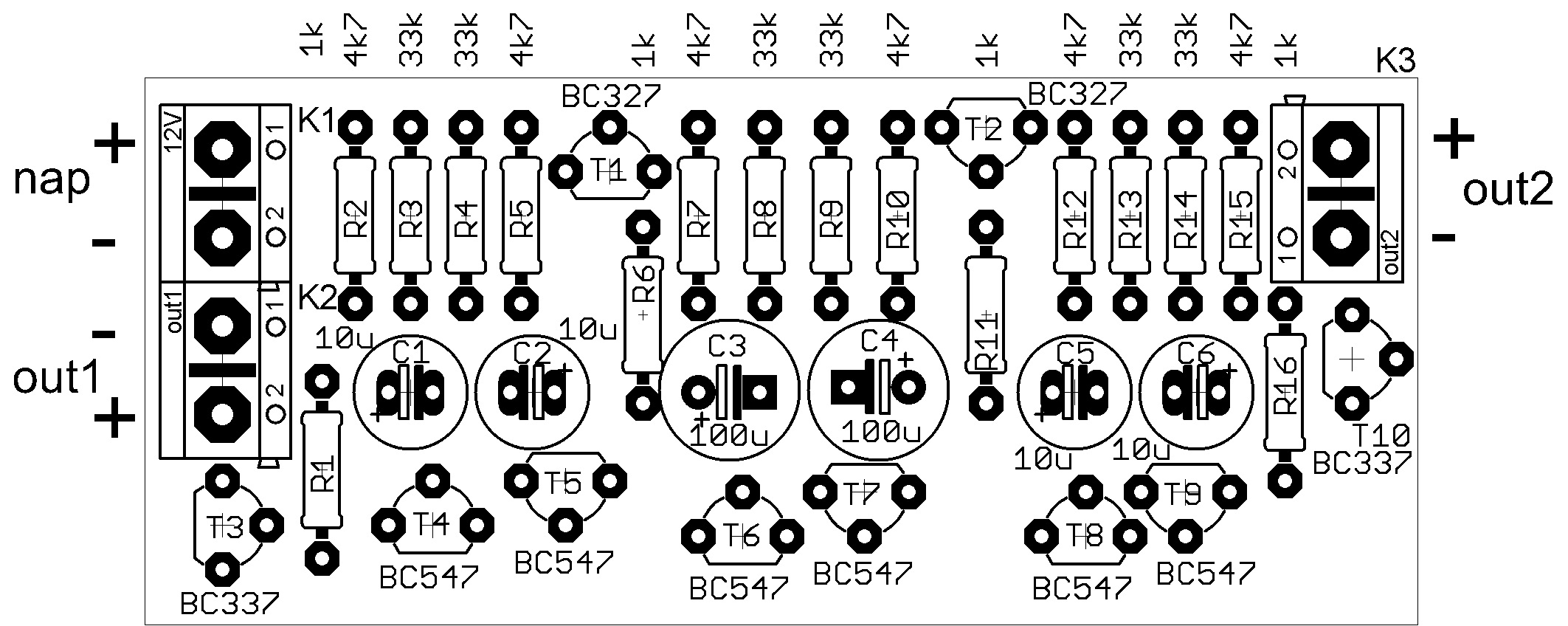

Osazovací plán:
policejni_blikac

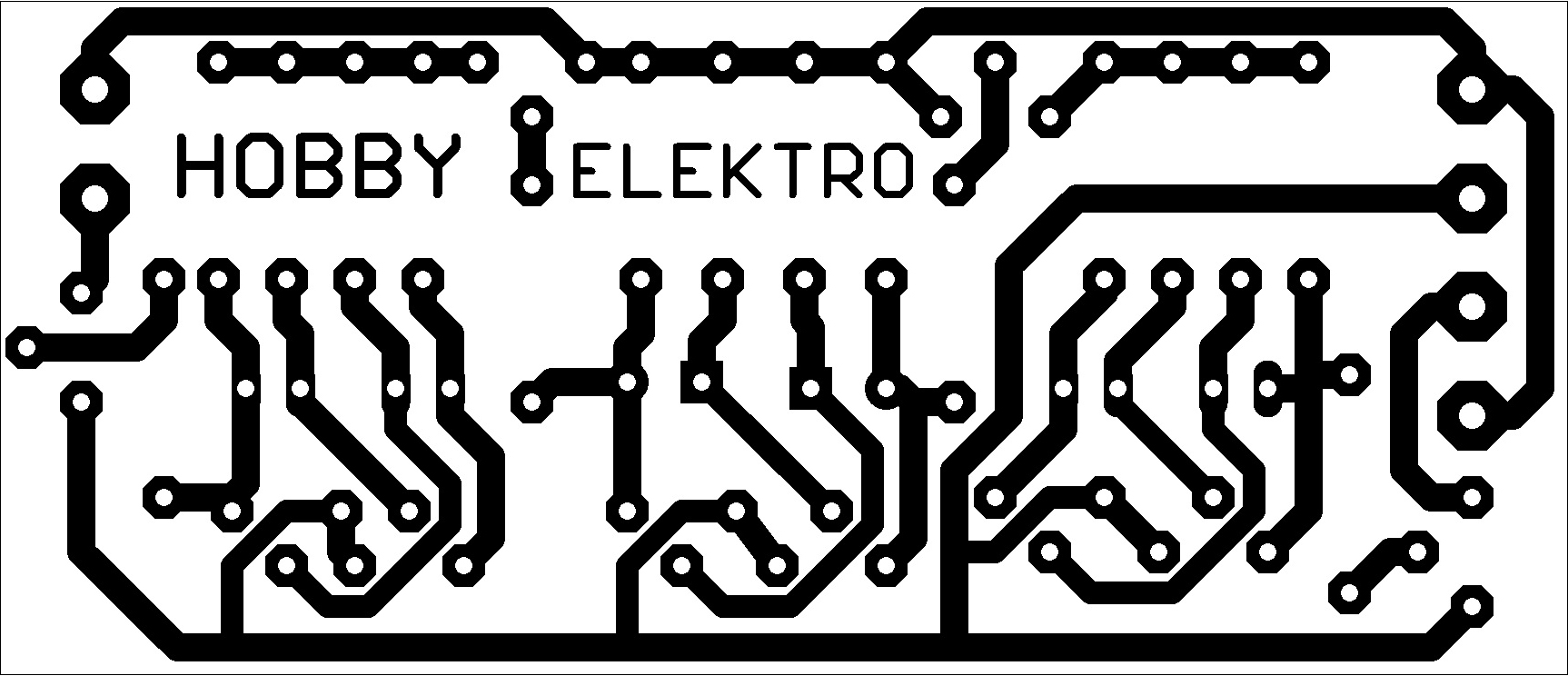

Deska plošných spojů:

policejní blikač DPS

Osazovací plán i DPS jsou v 600dpi (jak vytisknout DPS naleznete v záložce Rady, návody). Skutečná velikost DPS je 73,0 x 31,4 mm.

Seznam součástek:
C1, C2, C5, C6 10uF/16V elektret.
C3, C4 100uF/16V elektret.
R1, R6, R11, R16 1k
R2, R5, R7, R10, R12, R15 4k7
R3, R4, R8, R9, R13, R14 33k
T1, T2 BC327
T3, T10 BC337
T4-T9 BC547
K1-K3 svorkovnice do DPS, 2 kontakty, RM 5mm
