LED žárovka

K napájení LED je použit zdroj se sériovým kondenzátorem. Proud procházející LED je omezen reaktancí kondenzátoru. Zapojení je vhodné pro svítidla s větším počtem sériově zapojených LED a proud až 50 mA. Lze s ním realizovat svítidla až do příkonu několika wattů.

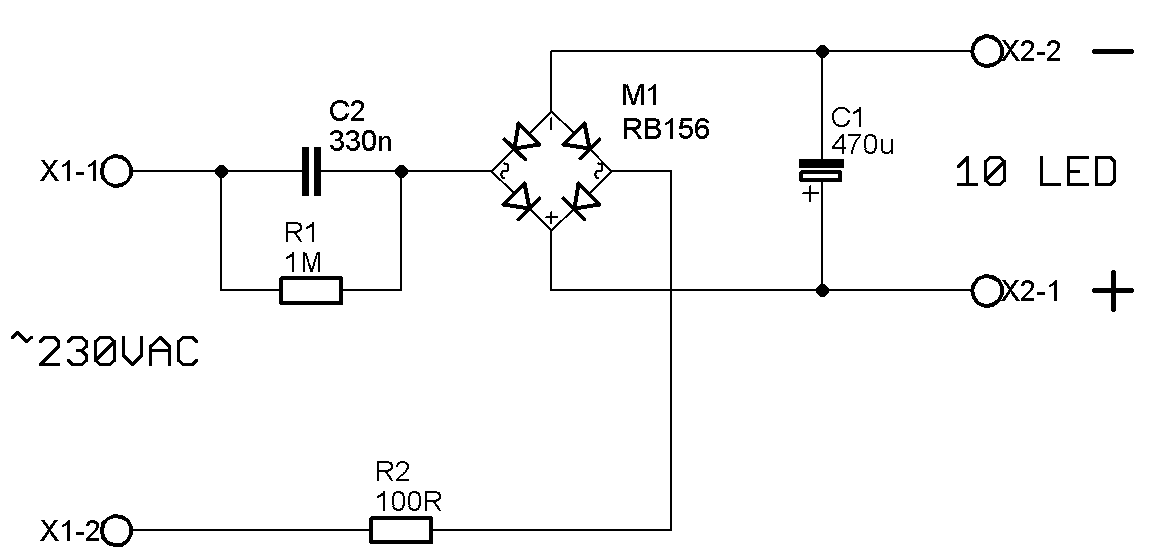

Schéma zapojení:

led žárovka schéma

V zapojení vznikají ztráty jen na ochranném rezistoru R1, vybíjecím rezistoru R2 a usměrňovacích diodách, účinnost zdroje je přes 90 %. Kondenzátor C2 by měl být na stejnosměrné napětí 630 V, případně můžete použít odrušovací kondenzátor pro střídavé napětí 250 nebo 275 V (bývá označen X2).

V tabulce je uveden proud pro různý počet LED a pro několik kapacit kondenzátoru C2. Rezistor R1 a kondenzátor C1 chrání LED před proudovými impulzy, které mohou vzniknout při prudkých změnách napájecího napětí. C1 také zmenšuje zvlnění proudu, který prochází LED, jeho vliv na střední proud LED je však malý.

1 LED 10 LED 20 LED 30 LED 50 LED 70 LED
C2 = 1000nF 64 mA  57 mA 47 mA 42 mA 32 mA 20 mA
C2 = 680nF 44 mA 39 mA 34 mA 29 mA 22 mA 17 mA
C2 = 470nF 30 mA 27 mA 24 mA 20 mA 15 mA
C2 = 330nF 21 mA 19 mA 17 mA 14 mA
C2 = 220nF 14 mA 13 mA 11 mA
Napětí na LED 3,5 V 35 V 70 V 105 V 165 V 230 V

Deska je navržena pro připojení 10 LED diod v sérii s protékajícím proudem 19 mA.

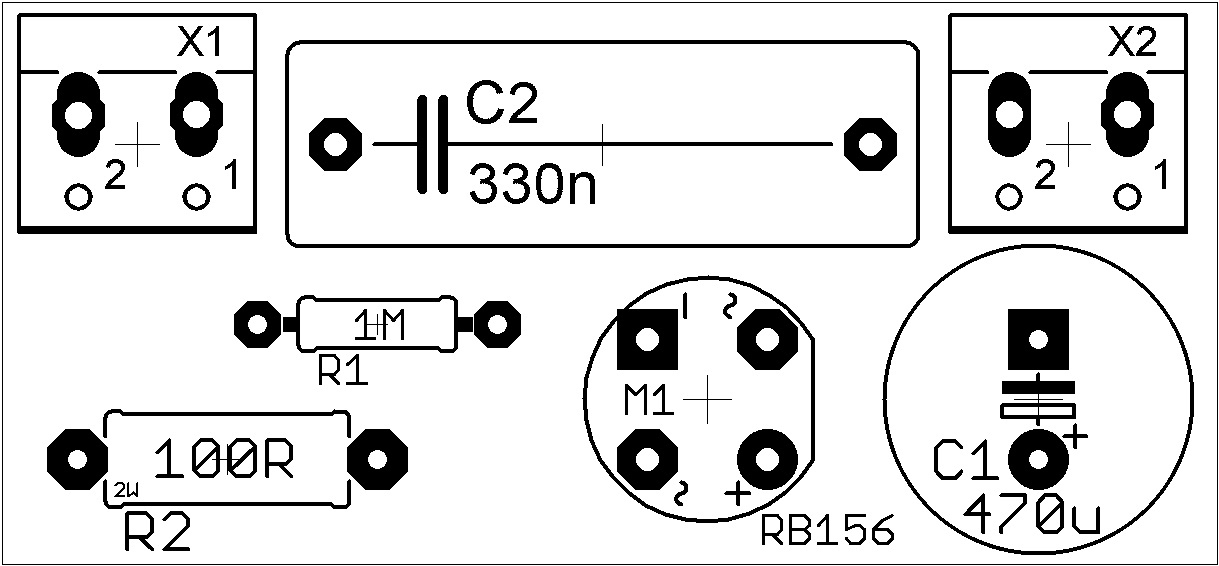

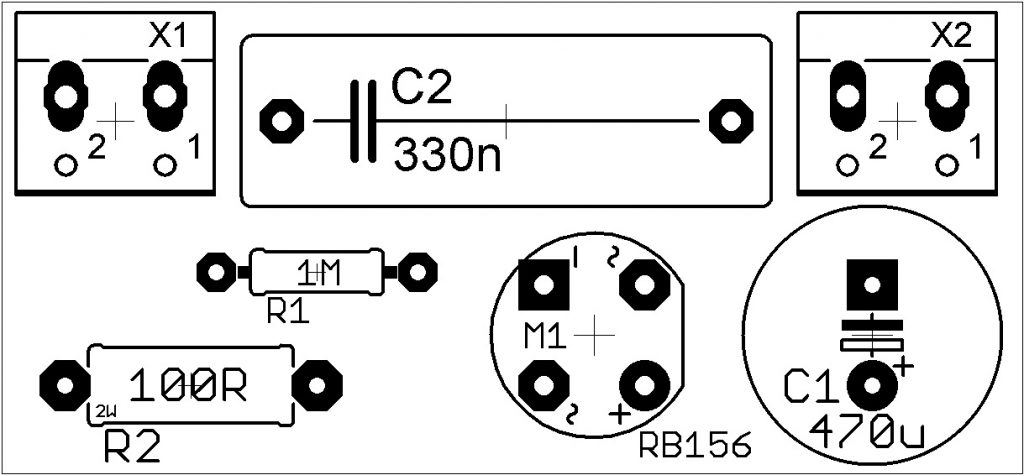

Osazovací plán:

led žárovka dps

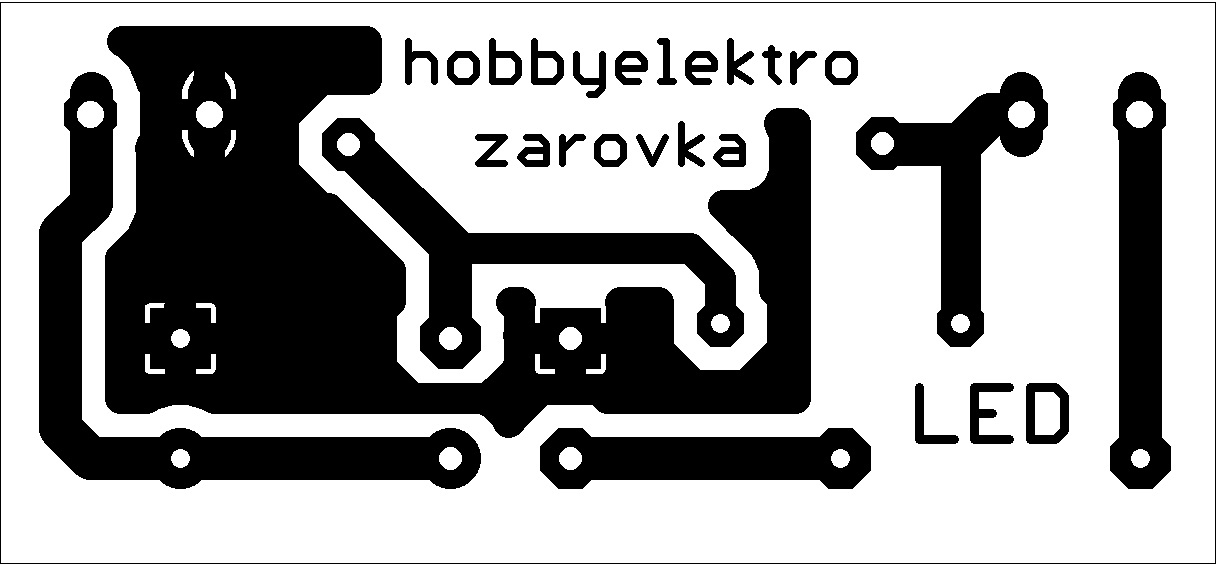

Deska plošných spojů:

led žárovka dps

Seznam součástek:
R1 1M
R2 100R 2W
C1 470uF/35V (napětí dle výstupu)
C2 330n/275VAC (viz tabulka)
M1 můstek kulatý 1A
X1, X2 svorkovnice do DPS, 2 kontakty, RM 5mm

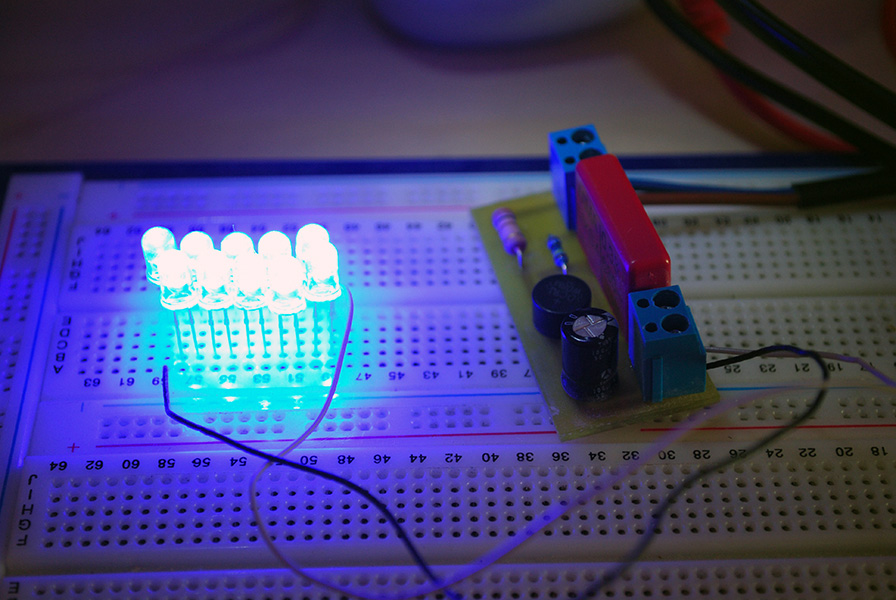

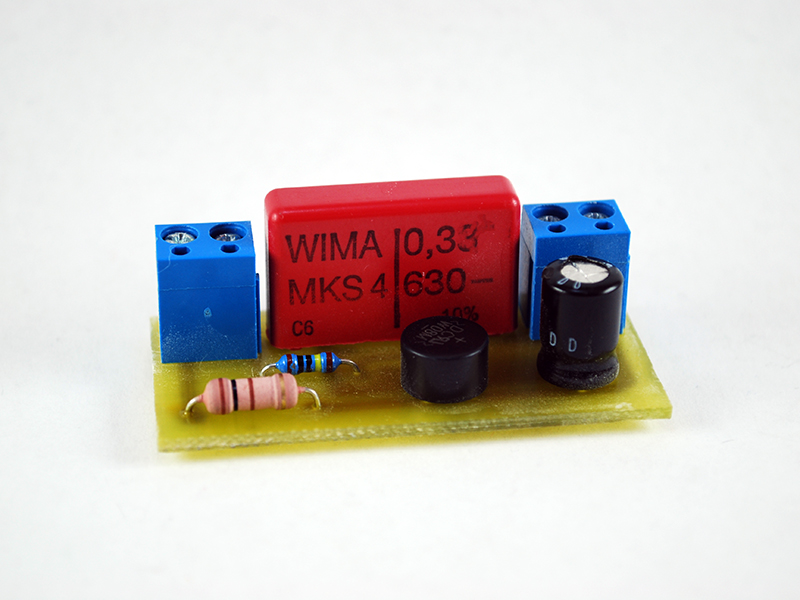

Reálné fotografie:

led žárovka 1

led žárovka
