Tento jednoduchý železniční blikač se bude především hodit lidem se zájmem o vláčky, ale najde své uplatnění i jinde. Jedná se o blikač se dvěmi střídavě blikajícími červenými LED diodami s použitím velmi oblíbeného integrovaného obvodu NE555.
Schéma zapojení:
Rezistory R1 a R2 spolu s kondenzátorem C1 určují frekvenci kterou bude zapojení překlápět, na výstupu IO1 (pin 3) se střídavě mění log.0 a log.1, to způsobuje, že vždy bude svítit jen jedna LED dioda. Na vstupní svorky připojíme napájecí napětí (12V), zařízení pracuje již od 5V. Velikost napájení by neměla přesáhnout 15V, může způsobit zničení LED diod nebo integrovaného obvodu.

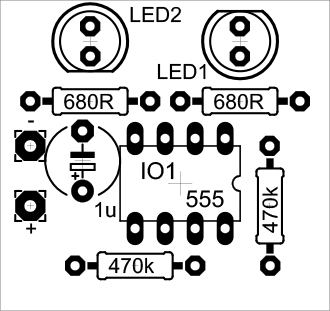

Osazovací plán:

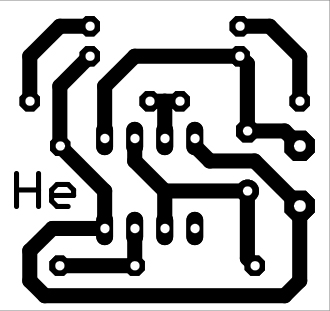

Deska plošných spojů:
Osazovací plán i DPS jsou v 300dpi (jak vytisknout DPS naleznete v článku Jak vytisknout DPS). Skutečná velikost DPS je 28 x 26,4 mm.
Seznam součástek:
R1, R2 | 470k |
R3, R4 | 680R |
C1 | 1uF/16V elektret. |
LED1, LED2 | 5mm červená |
IO1 | NE555 |

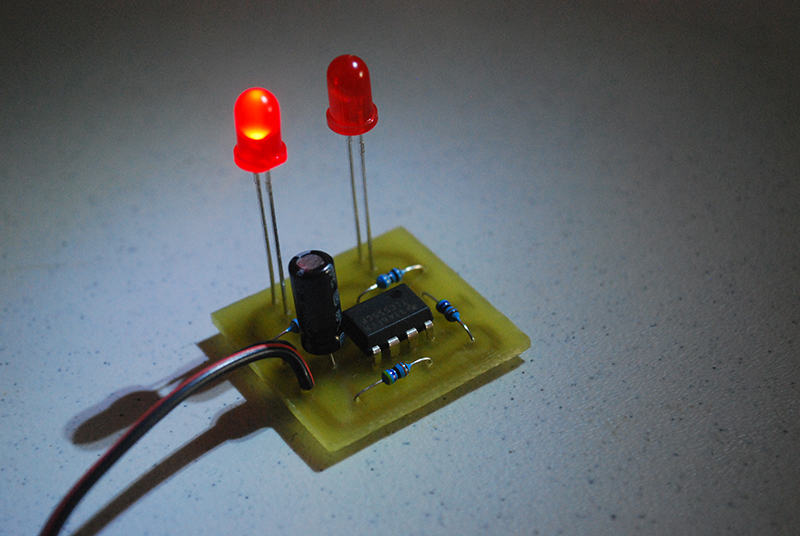

Reálné fotografie:
Pro zájemce je možné zakoupit hotový a odzkoušený modul za 92 Kč včetně DPH (76 Kč bez DPH). V případě zájmu nás kontaktujte.
Dobrý den,
Dá se u vás ještě objednat tento
Železniční blikač s NE555?
Dobrý den, tento modul je již nahrazený novější verzí: https://www.hobbyelektro.eu/produkt/stavebnice-zeleznicni-blikac/
S pozdravem, Adam – HobbyElektro.eu
Dobrý den, chtěl bych se zeptat jaké má tento obvod proudové omezení
Dobrý den,
proud takového blikače nepřekročí více jak 30mA. Maximální proud, kterým lze obvod NE555 zatížit je 200mA.
