Regulovatelný zdroj s LM317

Tento velmi jednoduchý regulovatelný zdroj poslouží každému bastlíři v jeho začátcích. Jedná se o „katalogové“ zapojení doplněné antiparalelní diodou proti zpětnému proražení stabilizátoru. Zde je datasheet k stabilizátoru LM317: http://www.ti.com/lit/ds/slvs044x/slvs044x.pdf

Vstupní napětí regulovatelného zdroje musí být o 1,5V vyšší než požadované na výstupu.

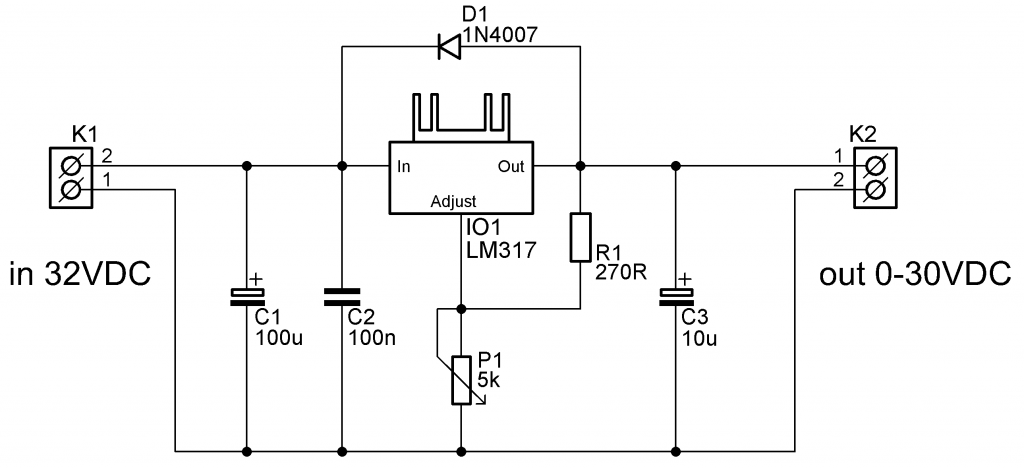

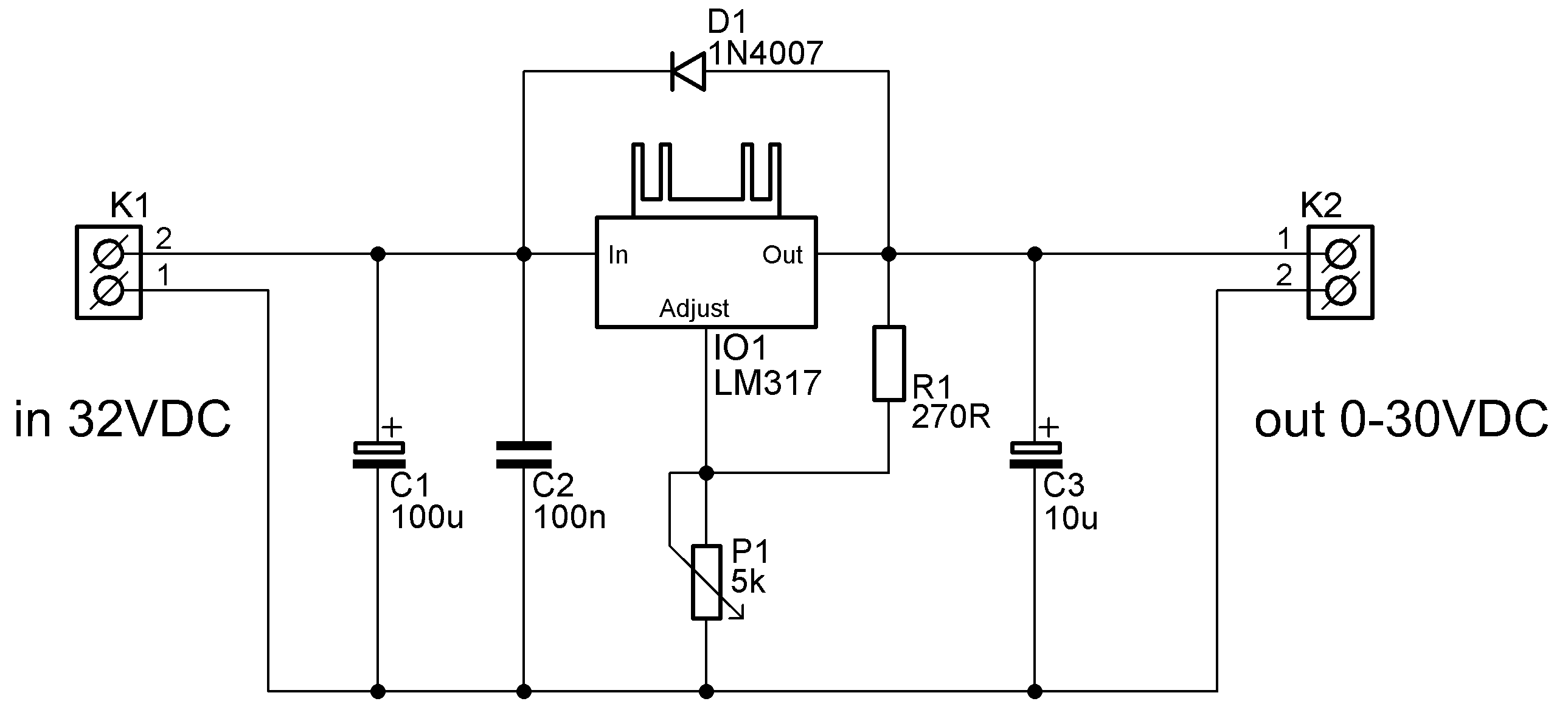

Schéma zapojeni:

regulovatelny zdroj schema

Na vstup zapojení (K1) přivedeme stejnosměrné napětí, C1 a C2 plní funkci filtračních kondenzátorů. Hodnotami R1 a P1 se nastavuje výstupní napětí stabilizátoru, C3 slouží k vyfiltrování výstupního napětí.

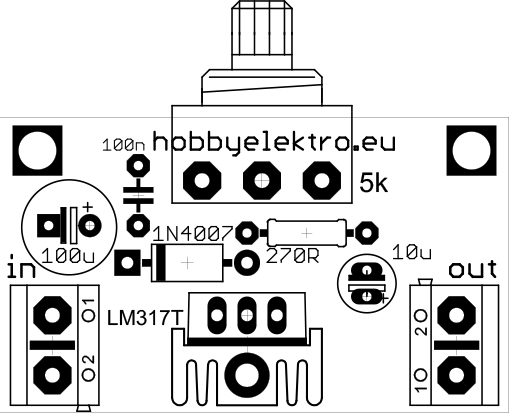

Osazovací plán:

regulovatelny zdroj

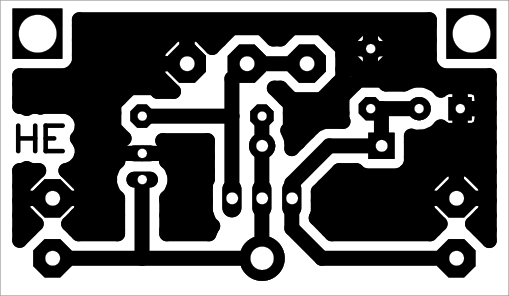

Deska plošných spojů:

regulovatelny zdroj dps

Osazovací plán i DPS jsou 1:1 300dpi (jak vytisknout DPS naleznete v článku Jak vytisknout DPS). Skutečná velikost DPS je 43,2 x 25,1 mm.

Seznam součástek:
R1 270R
C1 100uF/35V elektret.
C2 100nF ker.
C3 10uF/35V elektret.
P1 5k lineární
D1 1N4007
IO1 LM317
K1,2 šroubovací svorkovnice do DPS, RM 5mm, 2 kontakty

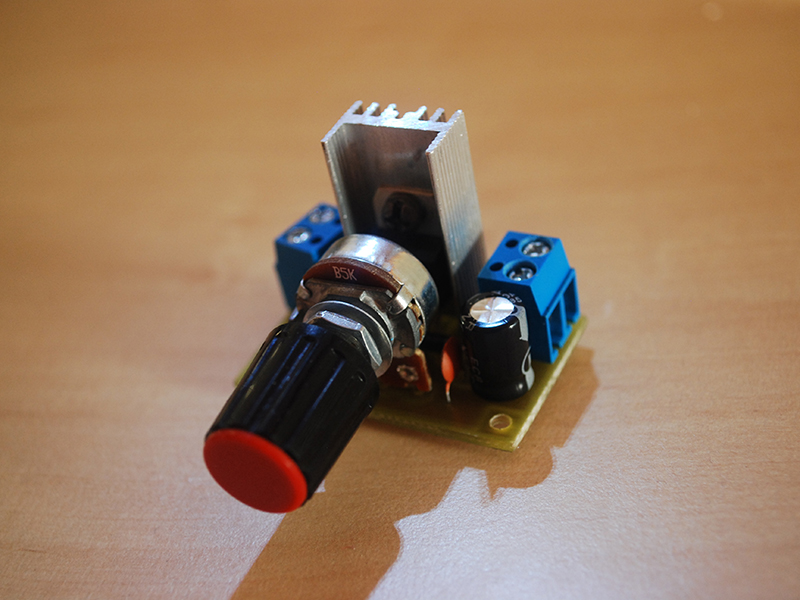

Reálné fotografie:
