Stabilizátor napětí 78xx

V tomto článku se budeme zabývat stabilizací pomocí integrovaných obvodů, v našel případě obvodů kladných 78xx. Stabilizátor je součástka, která stabilizuje výstupní napětí při změnách vstupního nebo při změně zatěžovacího proudu. Zjednodušeně můžeme říct, že se porovnává požadované napětí (5V, 12V….) s přiváděným napětím. Tedy když mám stabilizátor s výstupním napětím 5V a na jeho vstup přivedu 12V, tak porovnávací napětí bude Upor=Uin-Uout=>Upor=12V-5V=>Upor=7V. Napětí na výstupu bude tedy Uout=Uin-Upor=>Uout=12V-7V=>Uout=5V. O tyto operace se stará vhodné zapojení součástek uvnitř stabilizátoru. Podrobně rozepsanou funkci stabilizátoru naleznete zde: https://cs.wikipedia.org/wiki/Stabilizátor_napětí

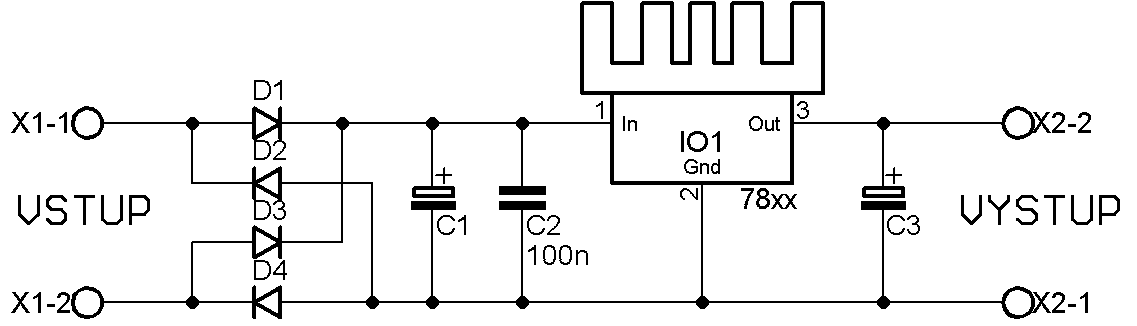

Schéma zapojení:

stabilizátor 7812 schéma

Ve schématu stabilizačního obvodu si nejprve všimněme dvou filtračních kondenzátorů C1 a C3. Filtrační kondenzátory slouží jako krátkodobé zdroje energie při rychle změně zatěžovacího proudu obvodu. Než na tuto změnu zareaguje zdroj, kondenzátory se vybíjejí a částečně kompenzují krátké snížení proudu. Hodnoty těchto kondenzátorů udává výrobce, platí že kondenzátor za stabilizátorem je cca. 10x menší než před stabilizátorem.

Graetzův můstek je složen ze 4 diod 1N4007, volba filtračních kondenzátorů zavisí na odběru proudu připojeného zařízení. Neměli by být zbytečně veliké, ani zas malé. V mém případě bude deska sloužit pro napájení mikroprocesorových aplikací, tudíš jsem kondenzátory volil menší kapacity (C1 = 220uF/63V, C3 = 10uF/16V). Napětí kondenzátoru C1 by mělo být minimálně 35V, jelikož maximální napětí na vstupu stabilizátoru může být až 30V. Kondenzátor C2 slouží k filtraci šumu a rušení ve vedení. Stabilizátor je opatřen chladičem, který bez problému uchladí stabilizátor při odběru 1A.

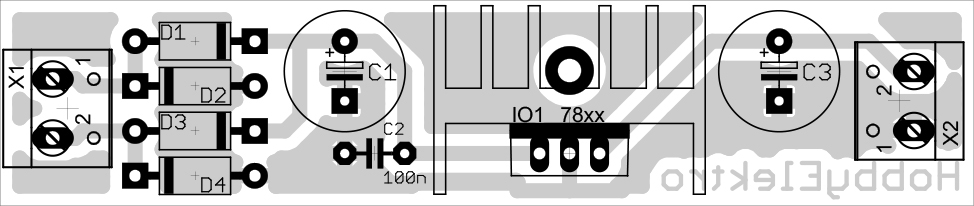

Osazovací plán:

stabilizátor 7812

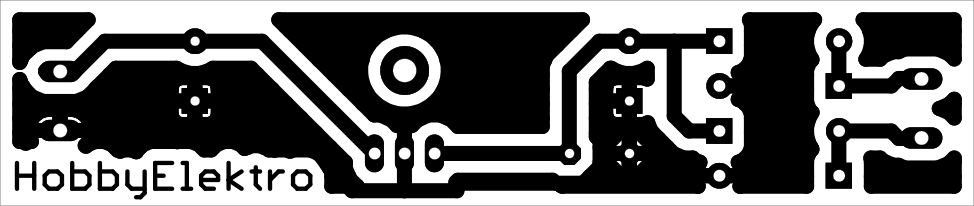

Deska plošných spojů:

stabilizátor 7812 dps

Osazovací plán i DPS jsou 1:1 300dpi (jak vytisknout DPS naleznete v článku Jak vytisknout DPS). Skutečná velikost DPS je 82,5 x 17,5 mm.

Seznam součástek:
C1 elektrolytický viz. text
C2 100nF ker.
C3 elektrolytický viz. text
D1-4 1N4007
IO1 78xx (05,09,12,15,24 viz. text)
X1,X2 svorkovnice RM=5mm 2 kontakty
chladič V7142A (GME.cz)

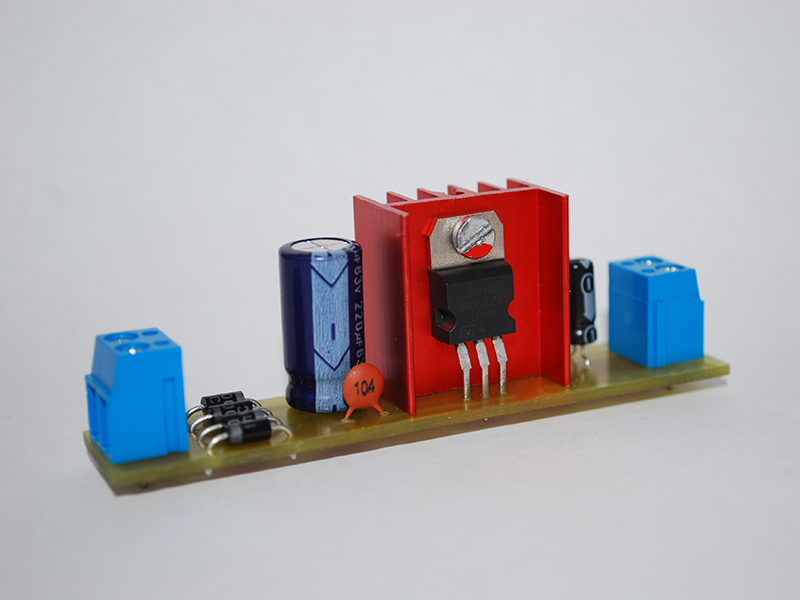

Reálné fotografie:

stabilizátor 7812
