Triaková regulace s U2008B

Jedná se o zapojení síťové regulace výkonu, která využívá jako spínací prvek triak. Triak je výhodnější než tyristor, protože propouští obě půlvlny ( kladnou i zápornou ) síťového napětí. Triak ovládá integrovaný obvod U2008B. Konstrukce je vhodná i pro začátečníky vzhledem k jednoduchosti, ale pozor na smrtelné napájecí napětí !

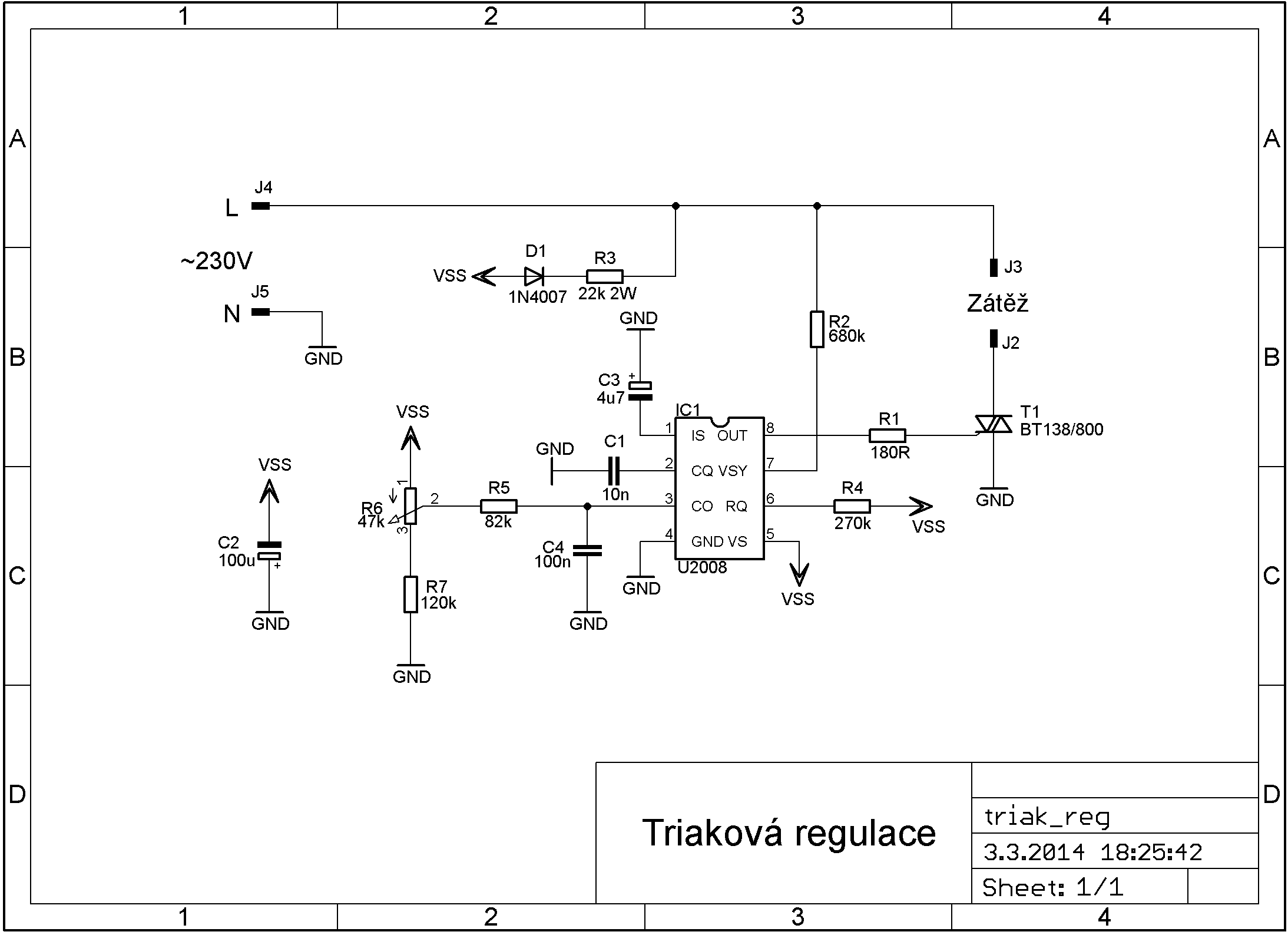

Schéma zapojení:

triaková regulace schéma

Jak už jsem psal, v konstrukci je použit integrovaný obvod U2008B, který zajišťuje spínaní triaku. Díky tomuto obvodu, triak může spínat i do indukčních a kapacitních zátěží, to u těch velmi jednoduchých regulací nelze. Výstupní výkon lze nastavit od samé 0 až po 100%, to také u těch jednoduchých nelze.
Pokud by regulace neregulovala v plném rozsahu, upravte R5 nebo R7. Ve schématu je nutno dodržet vstupní označení vodičů ( L – fáze, N – nulový vodič ( nula )). Na výstupu bude na FASTONu označeným jako „J3“ fáze !
V konstrukci je použit triak BT138, tento triak lze provozovat do maximálního zatížení 10A, pro větší výkon lze triak nahradit silnějším např.: BTA140/800, ten je už zatižitelný do cca 25A. Triak by měl být minimálně na 600V, ale doporučuji použít raději na 800V – bude větší rezerva. Triak samozřejmně potřebuje chladič dimenzovaný na předpokládanou ztrátu !!! Bez chladiče je triak použitelný cca do 2A, ale nedoporučuji to !

POZOR !!!
V KONSTRUKCI JE PŘÍTOMNO SMRTELNÉ SÍŤOVÉ NAPĚTÍ. VŠE DĚLÁTE NA VLASTNÍ NEBEZPEČÍ, ZA PŘÍPADNÉ ÚRAZY, ŠKODY NA MAJETKU NEBERU ŽÁDNOU ZODPOVĚDNOST !!!

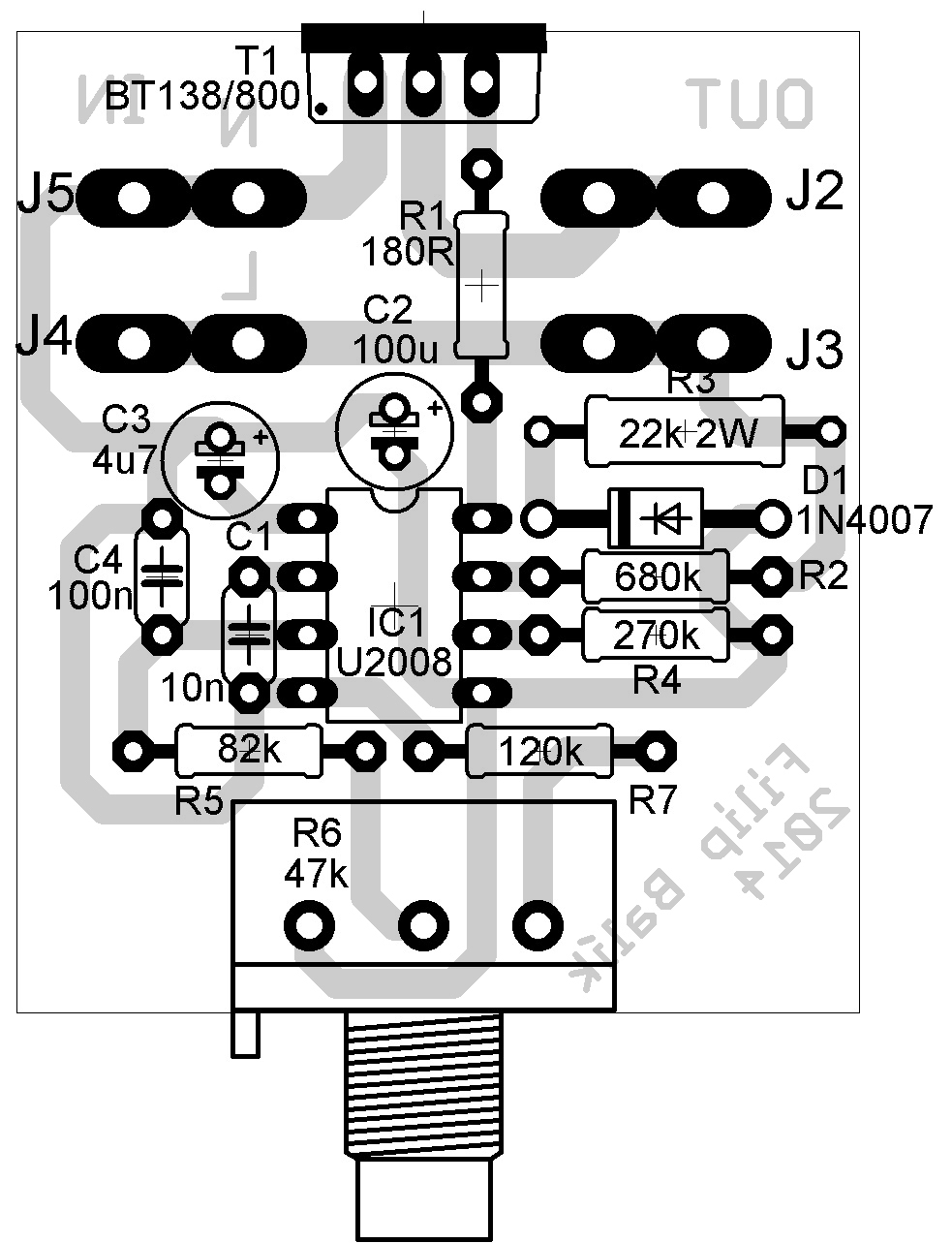

Osazovací plán:

triaková regulace

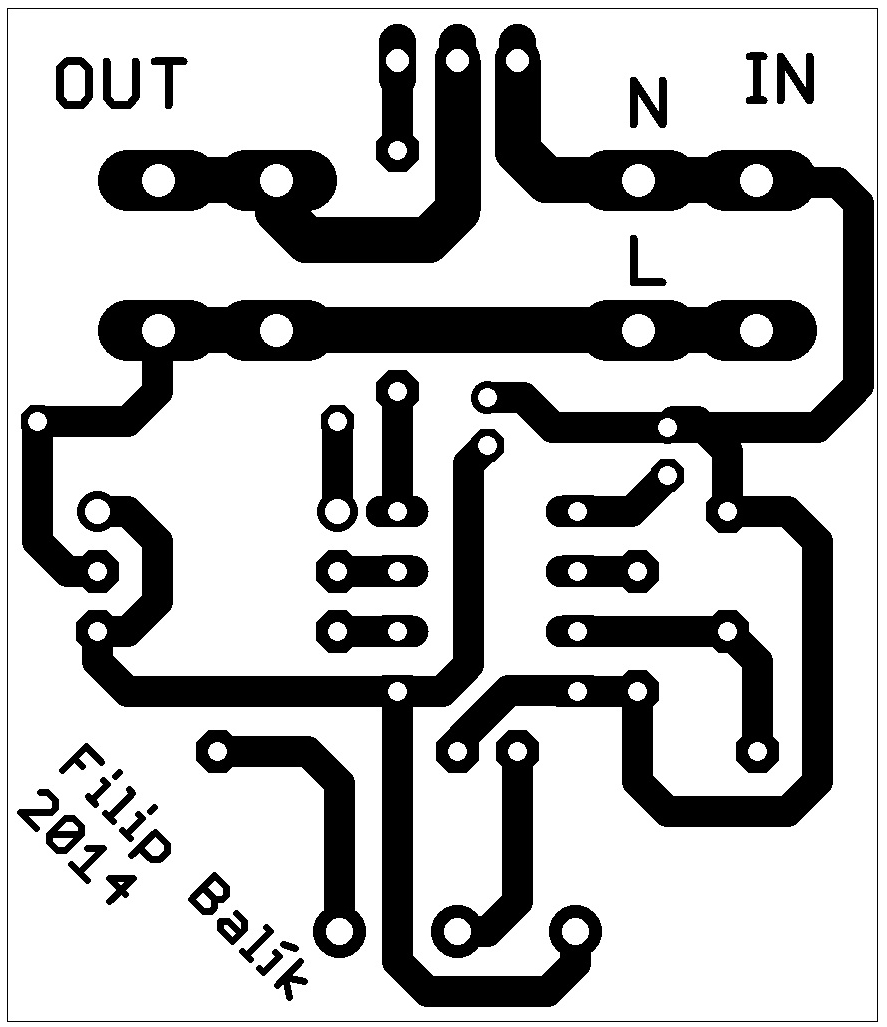

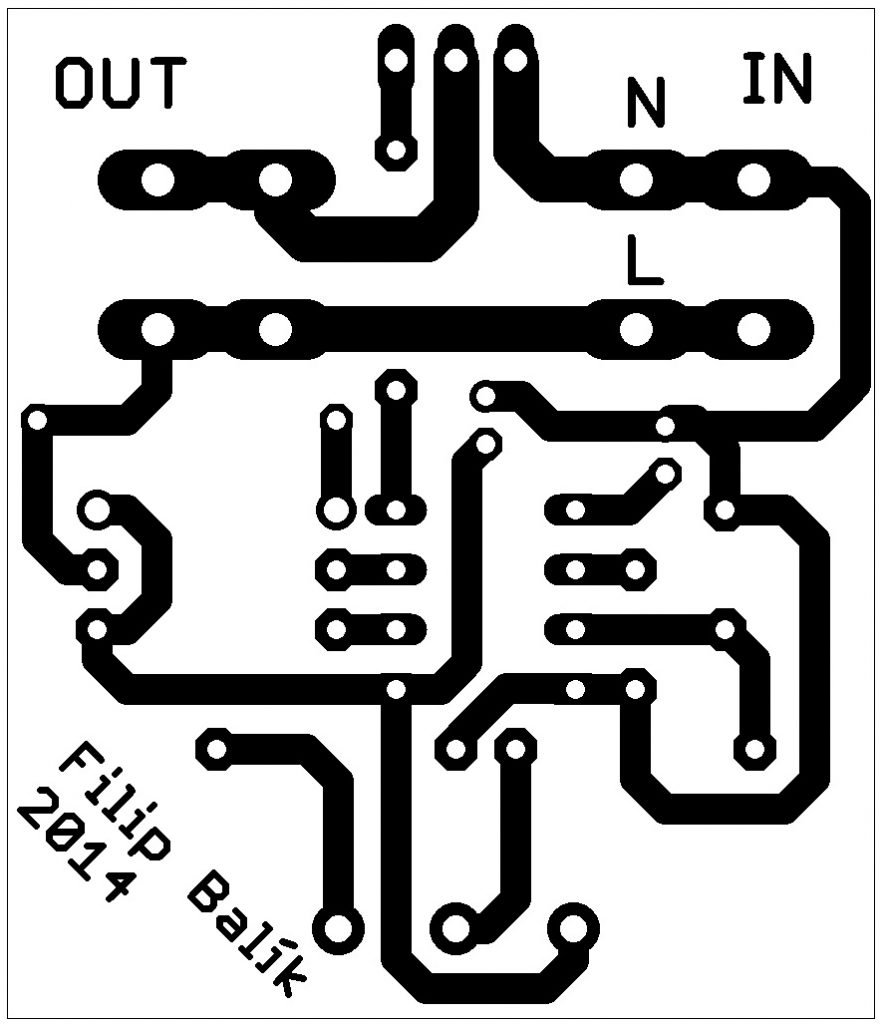

Deska plošných spojů:

triaková regulace dps

Osazovací plán i DPS jsou 1:1 600dpi (jak vytisknout DPS naleznete v článku Jak vytisknout DPS). Skutečná velikost DPS je 37,5 x 43,5 mm.

Seznam součástek:
C1 10n ker.
C2 100uF/25V elektret.
C3 4,7uF/25V elektret.
C4 100n ker.
IC1 U2008B (koupit u nás)
R1 180R
R2 680k
R3 22k 2W
R4 270k
R5 82k
R6 potenciometr 47k lin.
R7 120k
D1 1N4007
J1-J4 FASTON 6,3mm
