Batest – tester 12V olověných akumulátorů

Zařízení sloužící ke kontrole napětí 12V olověného akumulátor, např. palubního napětí v autě. Toto zapojení je vhodné pro začátečníky, neukrývá v sobě žádné záludnosti a funkuje na první zapojení, pouze je nutné nustavit napěťové úrovně pro měřené napětí trimry R2 a R3.

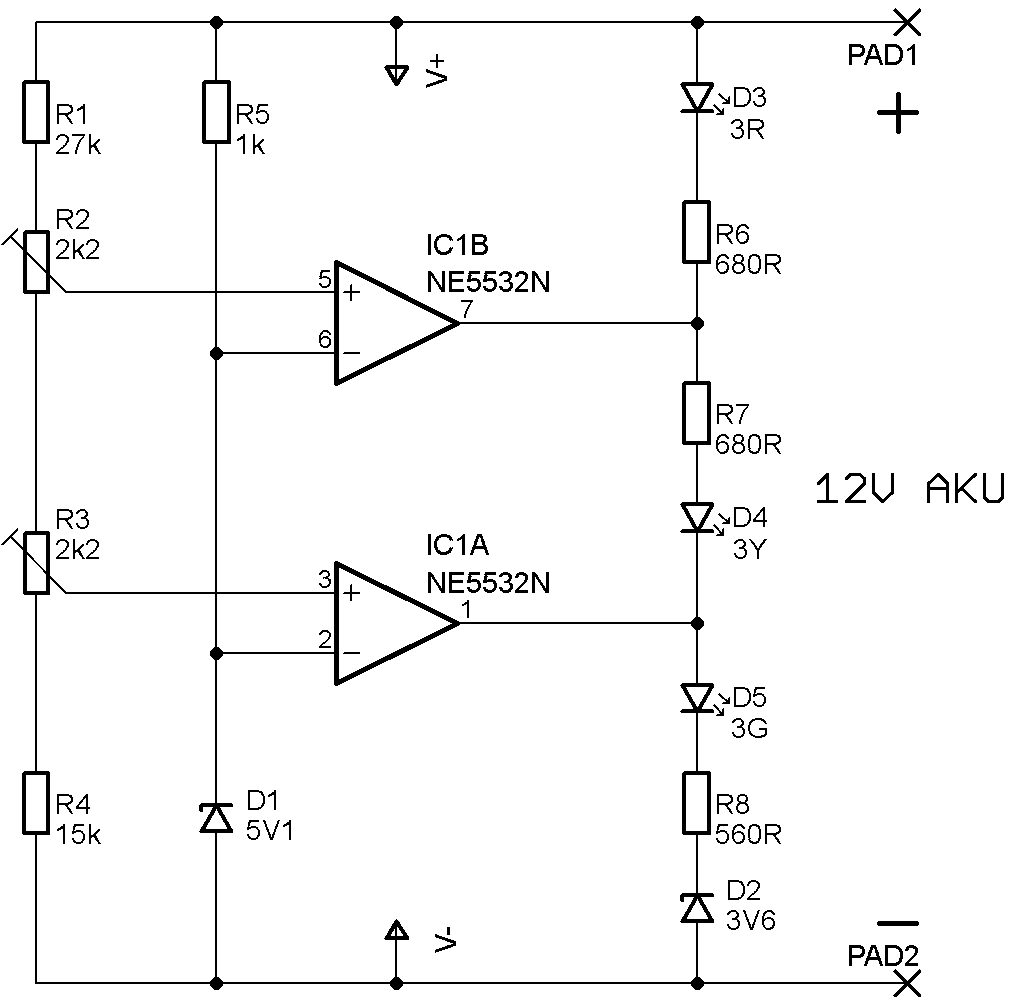

Schéma zapojení:

tester baterií schéma

Konstrukce využívá operačních zesilovačů v komparačním zapojení. V zapojení lze použít jednoduchý integrovaný obvod 1458, zde je použit NE5532. Součástky R5 a D1 vytvářejí referenční napětí pro integrovaný obvod. R1 – R4 slouží jako děliče napětí pro měření úrovní.
Na výstupech operačních zesilovačů se mění logické hodnoty, podle toho svítí příslušná led dioda. Zenerova dioda D2 slouží k tomu aby červené LED dioda nesvítila při nižší úrovni a výstupu operačního zesilovače že překlopí na hodnotu logické 1.

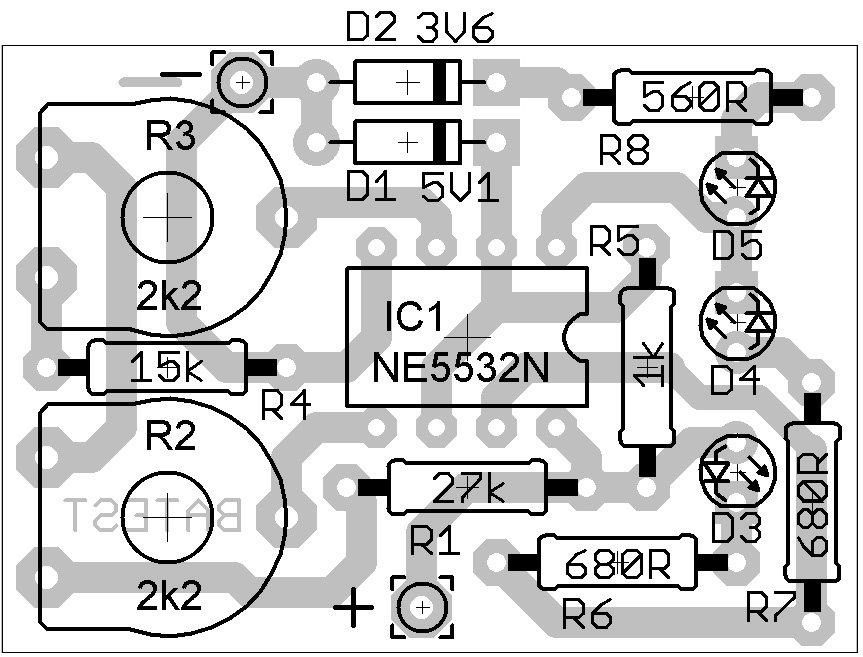

Osazovací plán:

tester baterií dps

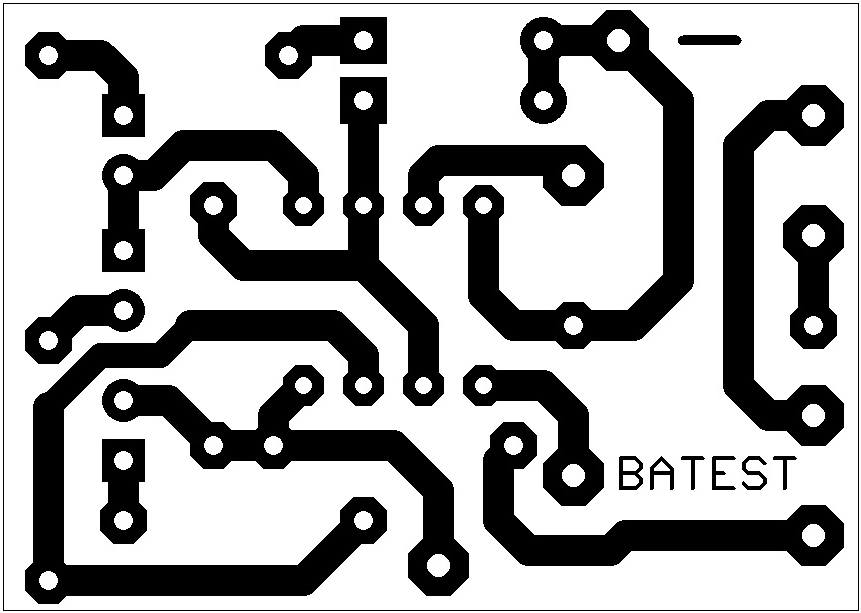

Deska plošných spojů:

tester baterií dps

Osazovací plán i DPS jsou 1:1 600dpi (jak vytisknout DPS naleznete v záložce Rady, návody). Skutečná velikost DPS je 36 x 26 mm.

Seznam součástek:
R1 27k
R2, R3 2k2 trimr ležatý 10mm
R4 15k
R5 1k
R6, R7 680R
R8 560R
D1 5,1V zenerova dioda
D2 3,6V zenerova dioda
D3 3mm červená LED dioda
D4 3mm žlutá LED dioda
D5 3mm zelená LED dioda
IC1 NE5532 (1458)
Reálné fotografie:

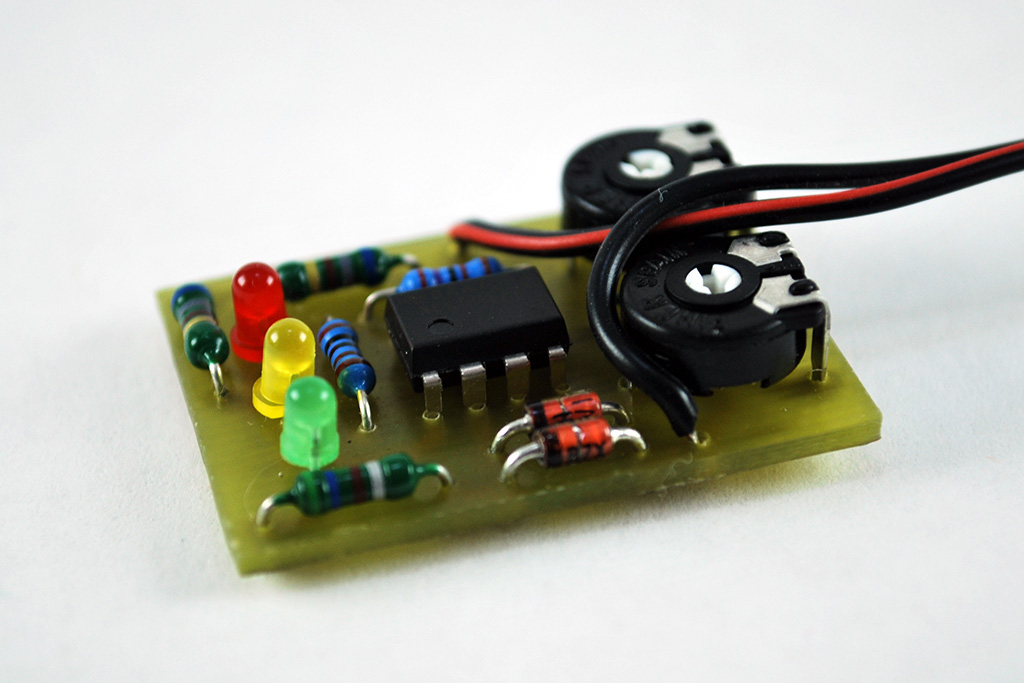

tester-akumulatoru
