Tester IR dálkových ovladačů

Tento tester IR dálkových ovladačů jsem vyráběl již před lety, když jsem začal po škole pracovat v servisu elektroniky. Funkce dálkových ovladačů lze sice testovat přes fotoaparát mobilního telefonu, ale pokud vám jich denně projde rukama větší množství, není to uplně tak pohodlné. Zapojení vychází ze schématu, které bylo uveřejněno v Praktické elektronice rok 2002, číslo 1 v rubrice „Zapojení pro volný čas“.

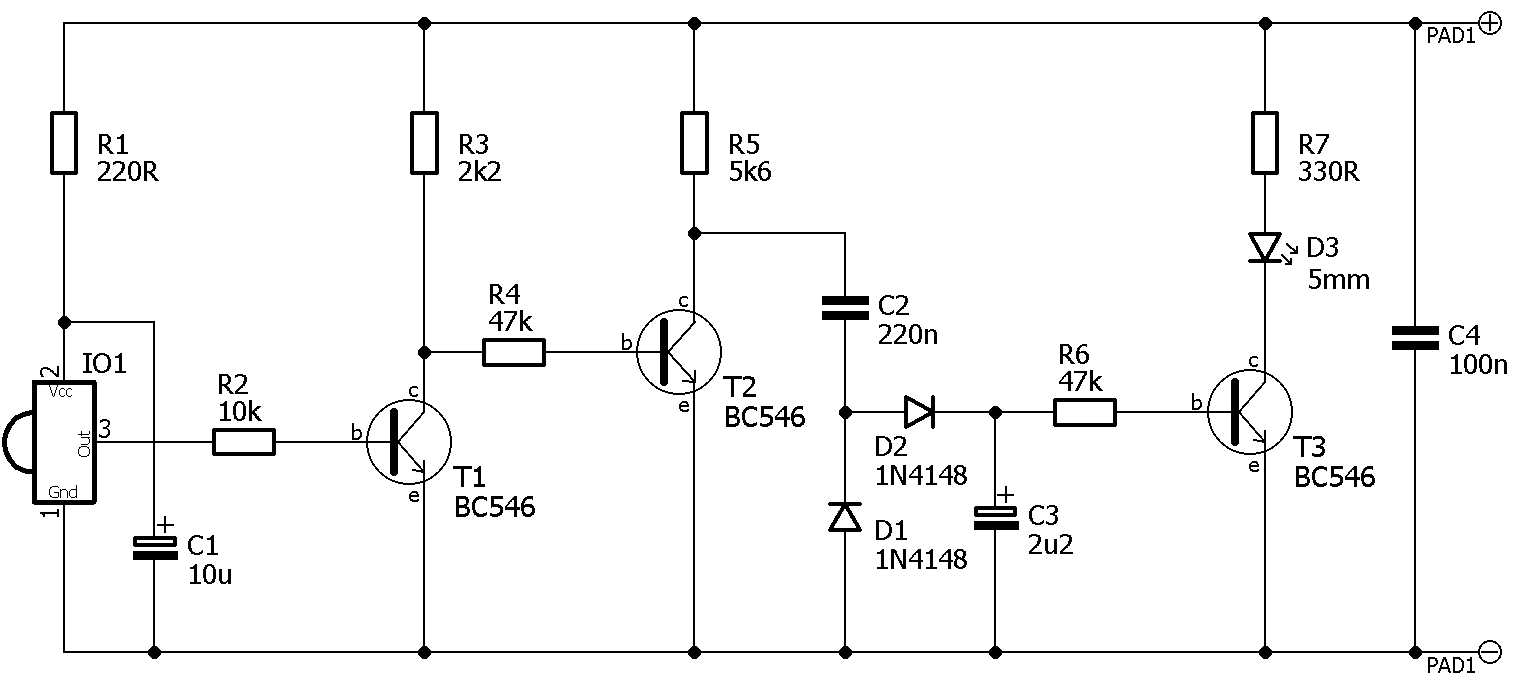

Schéma zapojení:tester ovladace schema

K detekování infračerveného signálu je použit přijímač IO1, z jehož výstupu vycházejí demodulované pulsy, odpovídající negovanému vysílanému kódu. Výstupní signál z IO1 invertujeme tranzistorem T1. Na výstup navazuje tranzistor T2, z jehož kolektoru vedeme signál přes kondenzátor C2 na usměrňovač s diodami D1 a D2. Stejnosměrné napětí, vyhlazené kondenzátorem C3, otevře tranzistor T3 a rozsvítí se indikační dioda. K indikaci slouží LED dioda, případně lze místo rezistoru R7 a LED diody D3 připojit akustickou sirénku.

Tento jednoduchý přípravek snadno ověřuje funkci a dosah IR dálkového ovládání, především ovladačů od televize. Mezi nejčastější závady ovladačů jsou vybité baterie, zkorodované kontakty bateriového pouzdra, opotřebená klávesnice  nebo po pádu na zem se poškodí keramický rezonátor (krystal).

Zařízení je určené pro napájení z 9V baterie nebo napájecí adaptéru v rozmezí 6-12V.

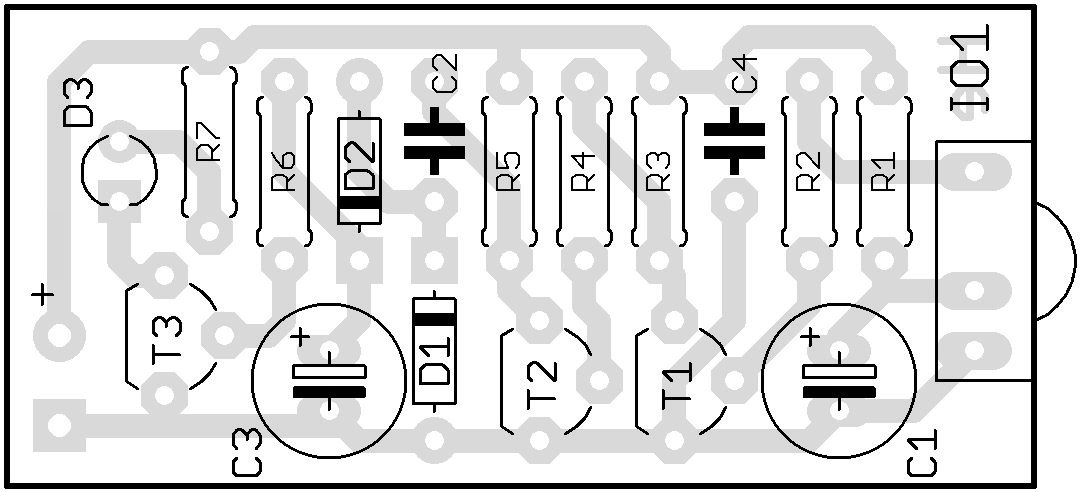

Osazovací plán:

tester dálkových ovladačů

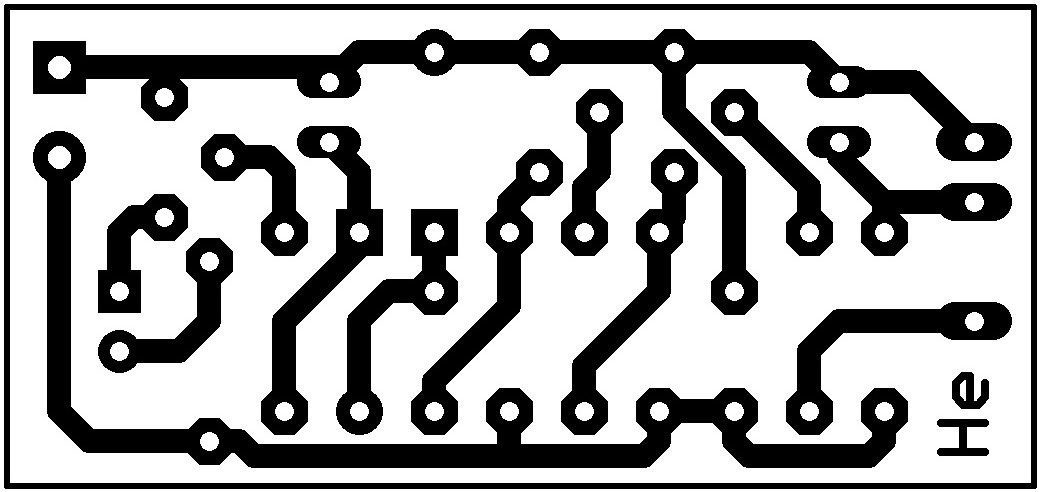

Deska plošného spoje:

tester ovladačů dps

Osazovací plán i DPS jsou v 600dpi (jak vytisknout DPS naleznete ve článku Jak vytisknout DPS). Skutečná velikost DPS je 43,5 x 20,3 mm.

Seznam součástek:
R1 220R
R2 10k
R3 2k2
R4, R6 47k
R5 5k6
R7 330R
C1 10uF/16V elektret.
C2 220nF ker.
C3 2,2uF/16V elektret.
C4 100nF ker.
D1, D2 1N4148
D3 LED dioda 3mm
T1 – T3 BC546
IO1 TSOP1736 (náhrada za SFH506)
