Korekční předzesilovač

Jedná se o klasické katalogové zapojení. Srdcem celého zařízení je integrovaný obvod LM1036 od firmy Texas Instruments. Tento obvod v sobě ukrývá regulaci hloubek (basů), výšek (treble), vyvážení (balance) a hlasitosti (volume). Korekční předzesilovač v sobě neukrývá žádné záludnosti, a proto je konstrukce vhodná i pro začátečníky.

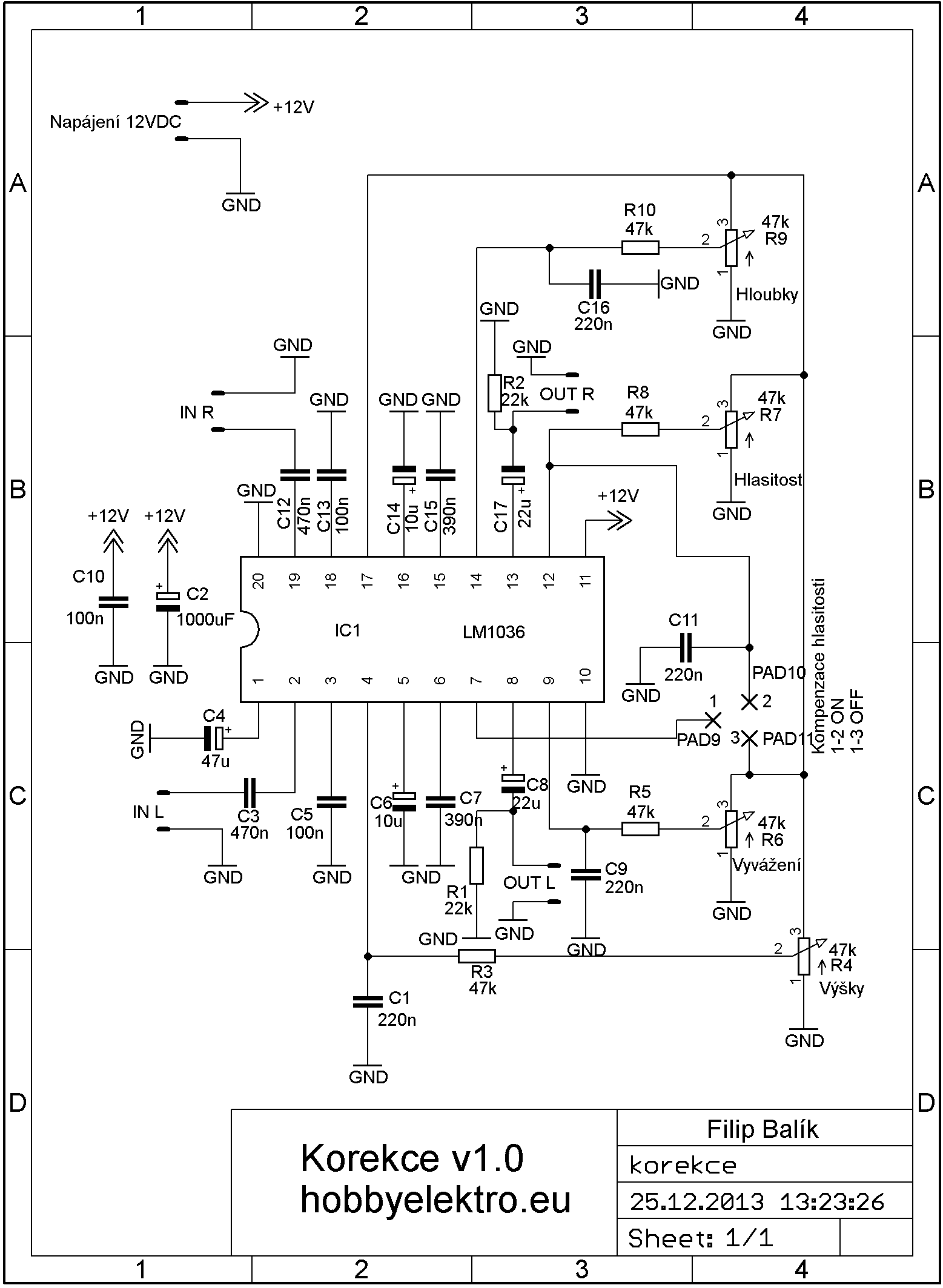

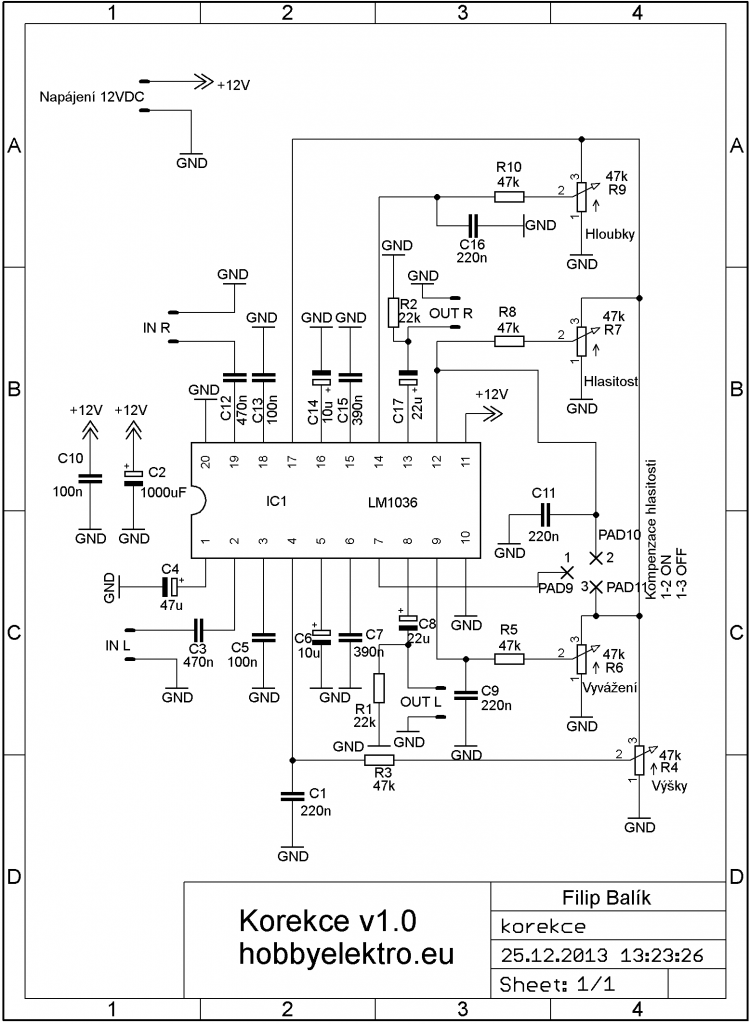

Schéma zapojení:

korekční předzesilovač schéma

Integrovaný obvod je schopen pracovat od 9V do 16V, ovšem důrazně nedoporučuji hnát ho do takovýchto extrémů, pro správnou funkci je napájení 12V ideální. Konstrukce obsahuje „kompenzaci hlasitosti“, ta je dostupná na pinech označených jako „1, 2 a 3“. Funkce kompenzace je následující : když je kompenzace zapnuta ( spojení pinu 1 a 2 ), zvuk integrovaným obvodem pouze prochází bez jakéhokoli zkreslení a korekce, jednoduše řečeno, na výstupu bude ten samý zvuk jako na vstupu. Když je vypnuta, fungují korekce. Více asi nemá cenu popisovat, vše ostatní je patrné ze schématu.

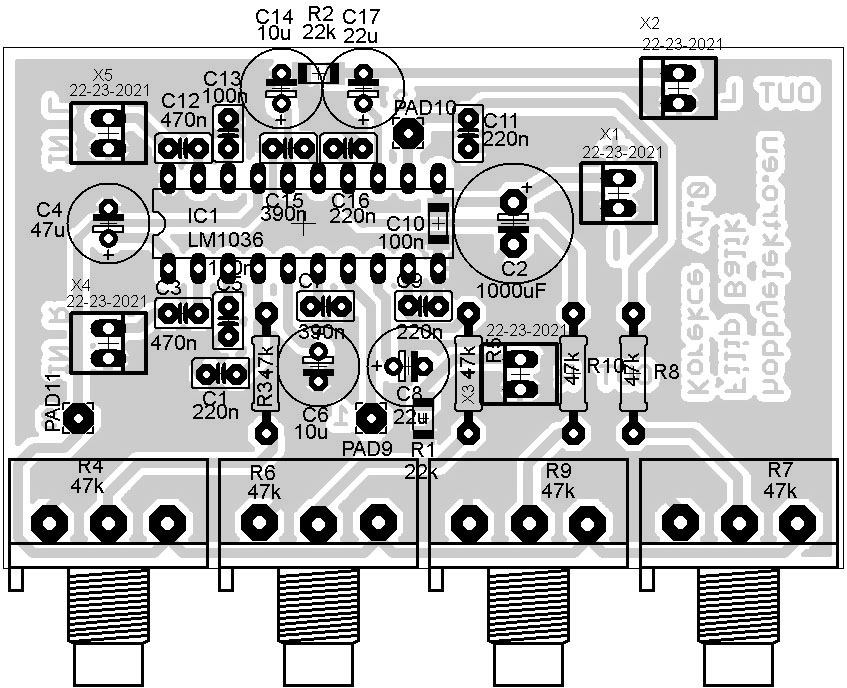

Osazovací plán:

korekční předzesilovač

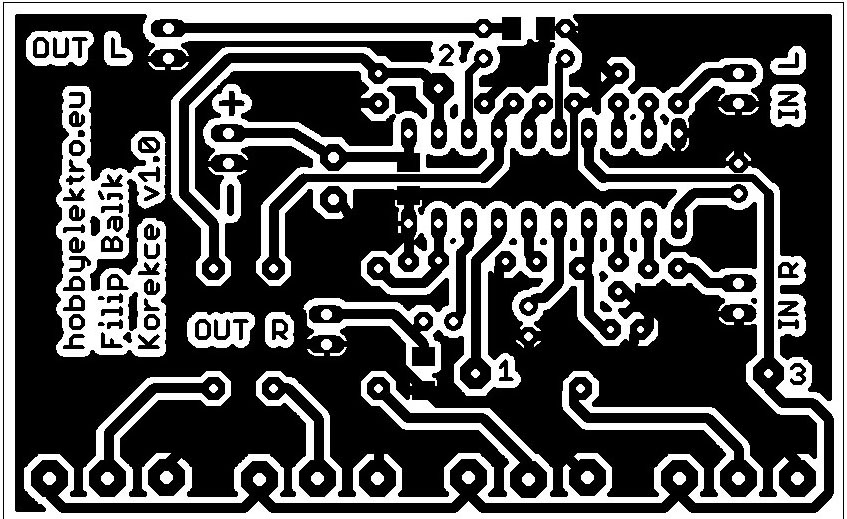

Deska plošných spojů:

korekční předzesilovač dps

Osazovací plán i DPS jsou v 300dpi (jak vytisknout DPS naleznete v záložce Rady,návody). Skutečná velikost DPS je 71 x 44 mm.

Seznam součástek:
R1,R2 22k SMD 1206
R3,R5,R8,R10 47k
R4,R6,R7,R9 potenciometr 47k lineární
C1,C9,C11,C16 220nF ker.
C2 1000uF/16V ele.
C3,C12 470nF ker.
C4 47uF/16V ele.
C5,C13 100nF ker
C10 100nF SMD 1206
C7,C15 390nF ker.
C6,C14 10uF/16V ele.
C8,C17 22uF/16V ele.
IC1 LM1036
X1-X5 konektor 2pin
Reálné fotografie:
