Spínač na tlesknutí s ATtiny

Občas není možnost osvětlení spínané spínačem a nebo jen z lenosti člověk chce ovládat osvětlení pomocí dvou tlesknutí. Tato konstrukce zahrnuje vše dohromady a díky řízení mikroprocesorem lze nazývat zařízení jako inteligentní.

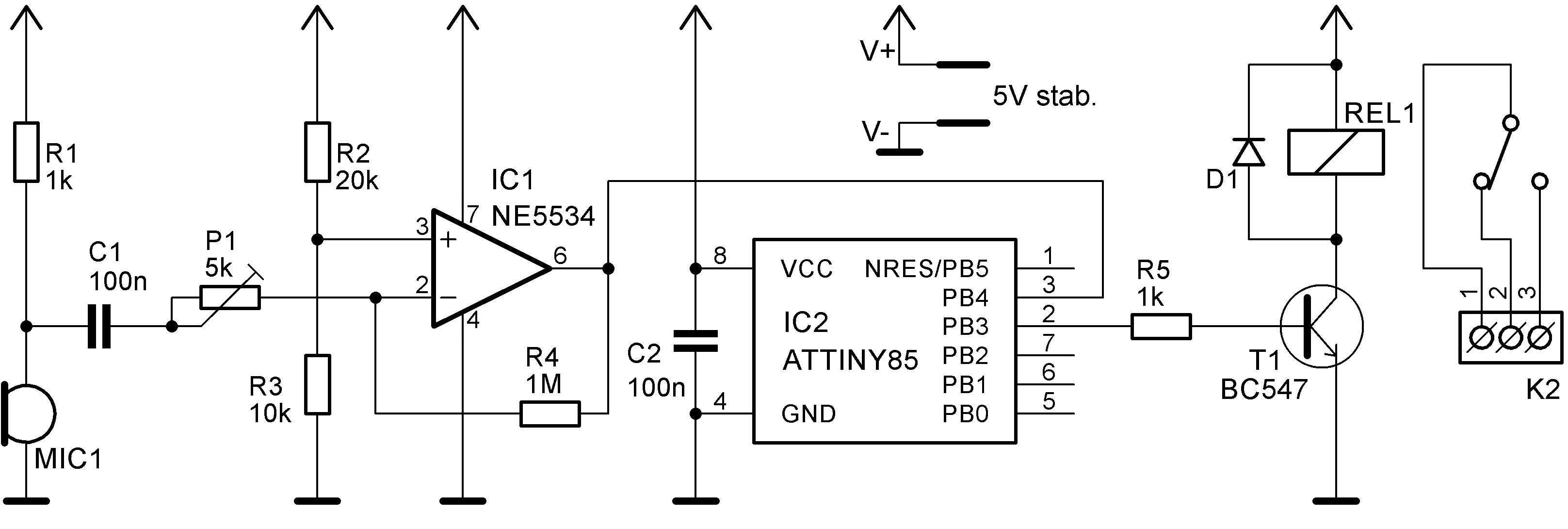

Schéma:

spinac tlesknuti schema

Popis zapojení:

Zapojení je jednoduché, obsahuje mikrofon a jeho napájení, regulace úrovně, invertující zesilovač a mikroprocesor, který spíná relé. Rezistor R1 zajišťuje napájení pro elektretový mikrofon a keramický kondenzátor C1 odděluje stejnosměrnou složku od zesilovače. V zesilovači je použit operační zesilovač NE5534 napájený 5V stejně jako celé zapojení. Na neinvertující vstup zesilovače je pomocí odporového děliče z rezistorů R2 a R3 přivedeno referenční napětí. Na invertujícím vstupu je přes trimr P1 přiveden signál, pomocí P1 lze hrubě nastavit citlivost. R4 je zpětnovazební rezistor. Zesílený signál jde na port PB4 mikroprocesoru ATtiny85, ten signál rozeznává tak, že celou dobu sleduje úrověň signálu a podle něj nastavuje spodní hranici. Jakmile v průběhu zaznamená dvě špičky do doby 1600 ms, tak sepne na port PB3 log1 a tím i relé přes tranzistor. Při vypnutí je proces stejný.

Postup zapojení:

První na desku osadíme SMD kondenzátor C2 u mikroprocesoru ATtiny85. Dále deska obsahuje jednu drátovou propojku, tu musíme osadit nejdříve, jelikož vede pod R1, C1 a P1. Následně osazujeme od nejmenších součástek v pořadí rezistory, dioda, trimr, patice, kondenzátor, mikrofon, tranzistor, svorkovnice a relé. Osazujeme od nejmenšího z důvodu jednoduchosti, nevypadávají součástky když jsou ve vzduchu. Jakmile je deska osazená, zkontrolujeme její správnost a můžeme do patice zasadit operační zesilovač a naprogramovaný mikroprocesor. Na svorky V+ a V- připojíme stejnosměrné napájecí napětí 5V, zapojení by mělo fungovat na první pokus. Pokud je citlivost velká nebo malá, lze ji regulovat pomocí trimru P1. Relé sepneme pomocí dvojice tlesknutí a stejným způsobem také vypneme. Na relé lze připojit lampičku nebo jakýkoliv jiný spotřebič, který se svým odběrem proudu vejde do zatížitelnosti relé.

Program pro mikroprocesor: clap_switch.hex (program zatím nedostupný)
Nastavení pojistek: pojistky_cs.jpg

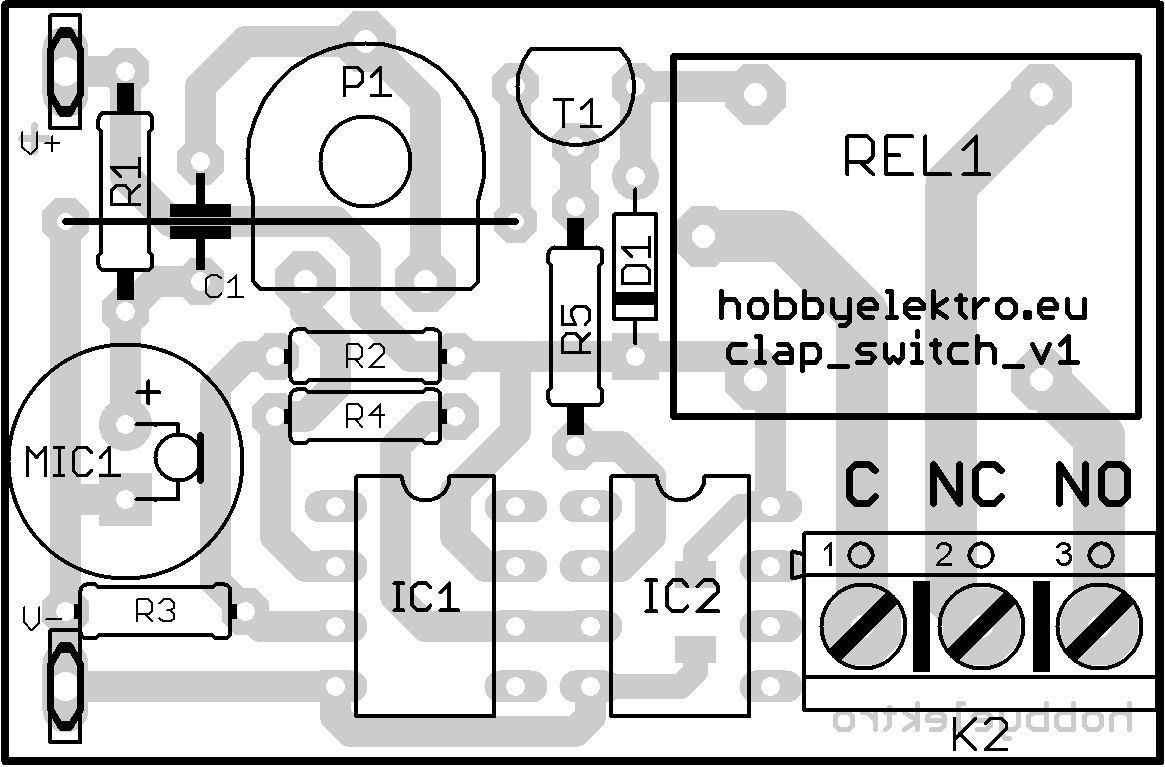

Osazovací plán:

osazovací plan spinac tlesknuti

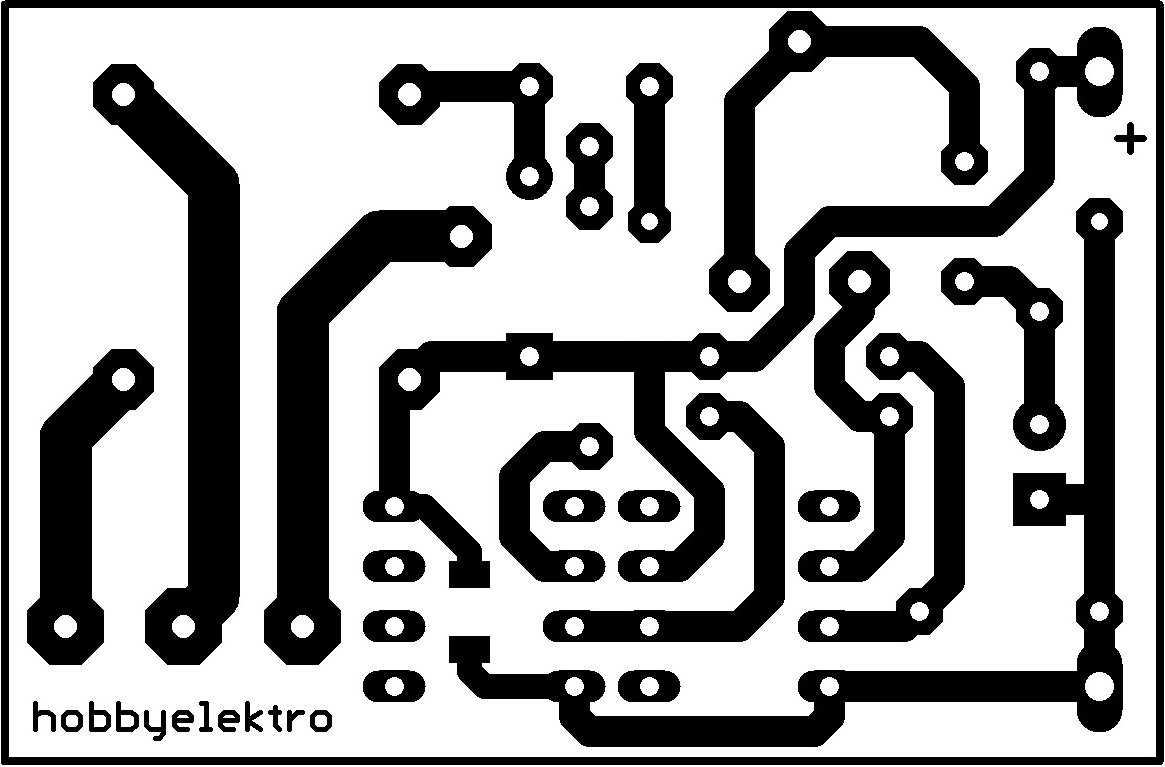

Deska plošných spojů:

dps spinac tlesknuti

Osazovací plán i DPS jsou v 600dpi (jak vytisknout DPS naleznete v záložce Rady,návody). Skutečná velikost DPS je 49 x 32 mm.

Seznam součástek:
R1 1k
R2 20k
R3 10k
R4 1M
R5 1k
C1 100nF ker.
C2 100nF ker. SMD1206
D1 1N4148 (1N4007)
P1 trimr 5k ležatý 10mm (4k7)
T1 BC547
IC1 NE5534
IC2 ATtiny85
MIC1 elektretový miktorov
K1 šroubovací svorkovnice do DPS, RM 5mm, 3 kontakty

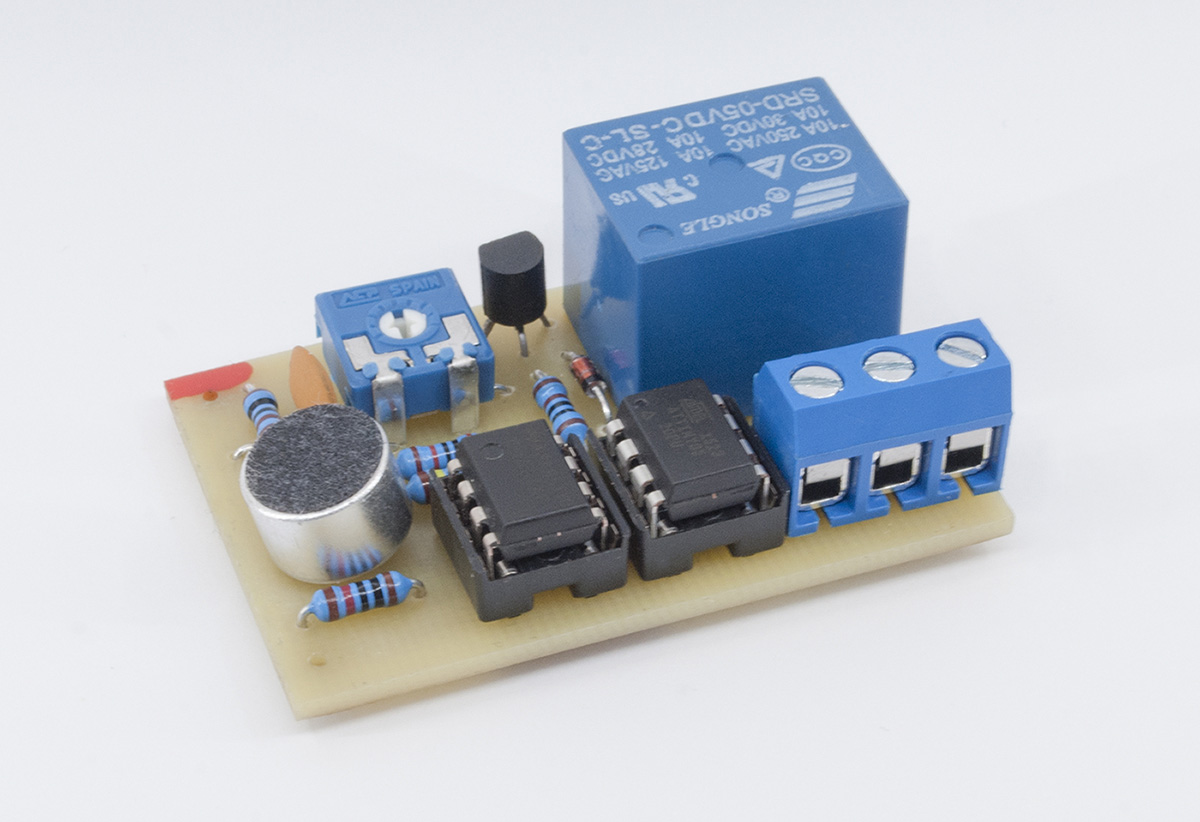

Reálné fotografie:

spinac tlesknuti
