Výpočet cívek

Ne každý začínající elektronik má k dispozici měřič indukčnosti (cívek). Pokud ale potřebuje nějakou cívku, je zde jednoduchá pomoc – spočítat si ji.

V elektrvýpočet indukčnostionice používáme dva druhy cívek: jednovrstvové válcové, obvykle vzduchové, a mnohovrstvé cívky, obvykle doplněné železovým nebo feritovým jádrem. Jednovrstvové válcové cívky vyhovují jen na KV (krátké vlny) a VKV (velmi krátké vlny), pro SV (střední vlny) a DV (dlouhé vlny) vycházejí rozměry cívky příliš velké. Při návrhu jednovrstvé cívky je taky dobré dodržovat pravidlo, že největší indukčnosti dosáhneme, jestliže průměr cívky je k její délce v poměru 2,5 : 1.tabulka indukčnost

Pro výpočet jednovrstvé válcové cívky používáme tento vzorec:

vzorec indukčnost

Pokud známe její indukčnost a chceme vědět, kolik na ní potřebujeme závitů, můžeme použít tento upravený vzorec:

vzorec cívka

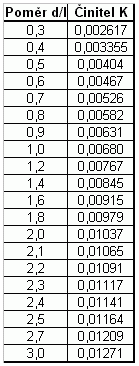

K těmto vzorcům je nutné vysvětlení, které se týká činitele K. Činitel K je vlastně upravený tzv. Nagaokův činitel, používaný pro výpočet cívek, který je závislý na poměru průměru cívky „d“ k délce jeho vinutí „l“. Několik hlavních a nejužívanějších poměrů je uvedeno v tabulce napravo.

Příklad:

Jakou indukčnost má cívka se 40 závity, vinutá na průměru d=2cm, její poměr d/l=0,8 ?

výpočet cívky

Indukčnost cívky je tedy asi 18,6 uH.

Při praktickém zhotovování válcových jednovrstvových cívek se velmi často používá provedení, kdy průměr se rovná délce vinutí, tedy d=1. Potom je možno vzorec upravit v jednodušším tvaru:

vzorec indukce

Vícevrstvé cívky:

Pokud potřebujeme cívku s větší indukčností, vycházela by jednovrstvá cívka neúnosně dlouhá, proto se používají cívky s více vrstvy závitů. Následující vzorce platí pro cívky vinuté křížově nebo „nadivoko“.výroba cívky



Tady je základní vzorec:

vícevrstvá cívka

Pokud z indukčnosti potřebujeme spočítat počet závitů, upravíme vzorec takto:

vzorec cívka

Příklad:

Kolik závitů bude mít cívka o indukčnosti 120 uH jejíž rozměry jsou: r=8mm, a=6mm, b=5mm ?

vzorec cívka

Cívka musí mít asi 95,1 závitů.

Cívky s jádry:

Jak bylo řečeno v úvodu, pro vícevrstvé cívky se dnes prakticky vzduchové vinutí nepoužívá, ale že se takové cívky opatřují jádry ze železového, případně feritového materiálu, který jejich vlastnosti zlepší. Výpočet těchto cívek je ovšem potom podstatně ovlivněn použitým jádrem a obvykle se používá vzorců:

cívka výpočet

Nebo pro počet závitů:

vzorec cívka

Činitel K je specifický pro jednotlivá jádra a nejznámější jádra Tesla mají tyto hodnoty činitele K (v závěru článku je uveden zdroj informací):

M7 × 13 mmK=0,011jádro NTN 045 M7×13
M10 × 19 mmK=0,015jádro NTN 045 M10×19

Dosazením do vzorců vypočteme hledanou hodnotu. Při výpočtech větších indukčností (střední a dlouhé vlny), kde užíváme křížové vinutí, které má vlastní kapacitu, jež se při výpočtu uplatňuje, je vhodné ob vypočtené hodnoty závitů ubrat 3 – 5 % nebo tutéž hodnotu přidat k indukčnosti.

U indukčností kolem 50uH se přidávají (ubírají) 3%. U indukčností řádově 2000uH se počítá s 5%.

Tyto informace pocházejí z knihy Měření a výpočty v amatérské radiotechnice vydané roku 1961 Našim vojskem.
