Odporová dekáda 1Ω – 10MΩ, skok po 1Ω

Toto jednoduché zapojení je nenahraditelné v každé dílně. Jedná se o malonákladovou dekádu pro experimenty a vzdělávání.

Schéma zapojení:

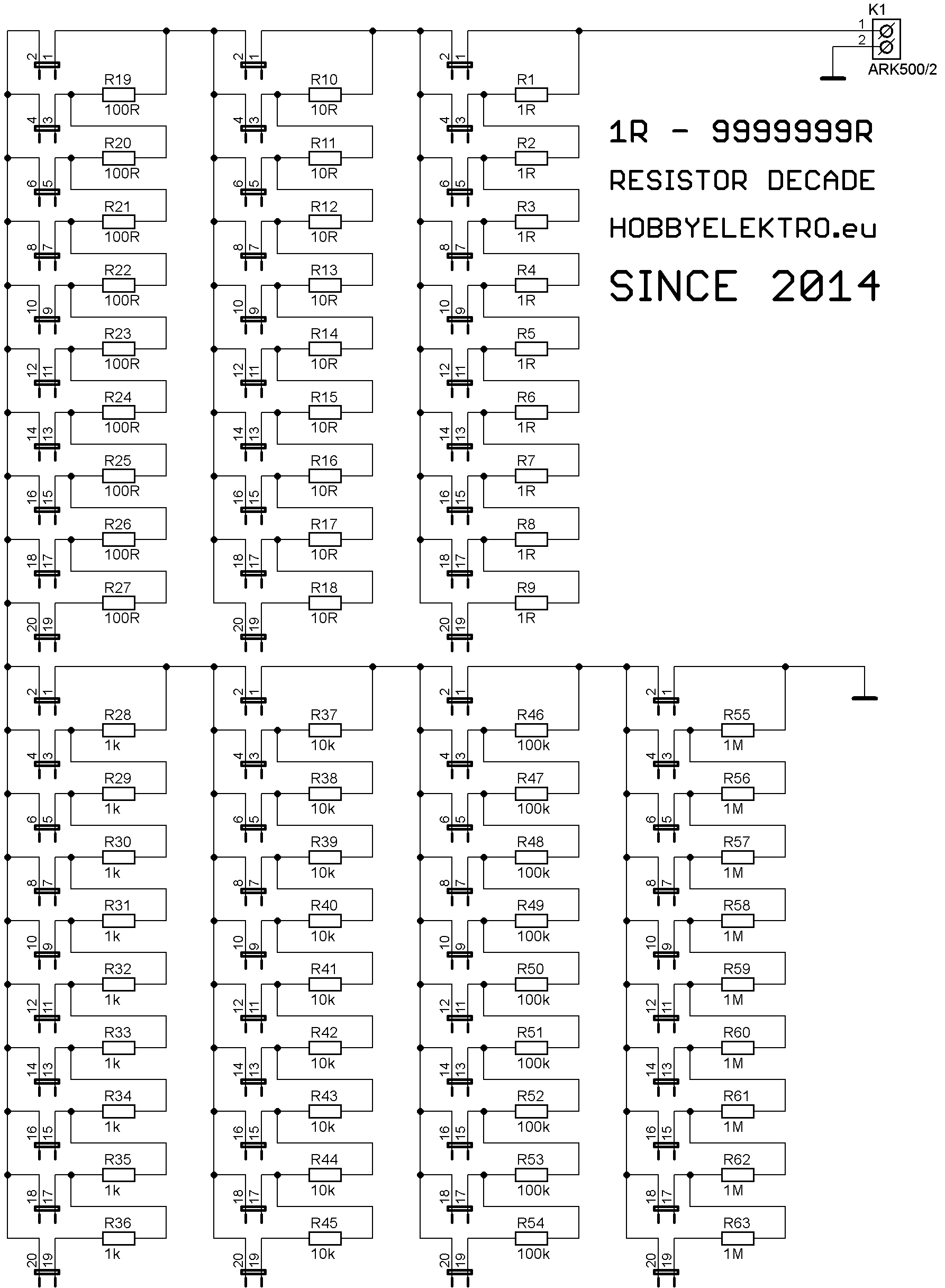

odporová dekáda schéma

Jedná se pouze o rezistory v sérii, jejichž hodnota se nastavuje zkratovací propojkou na jumperech. Deska má 7 dekád, každý pro jednotky, desítky, stovky, … Ohmů. Jijichž kombinací lze nastavit celkový odpor s přesností na 1Ω.

Osazovací plán:

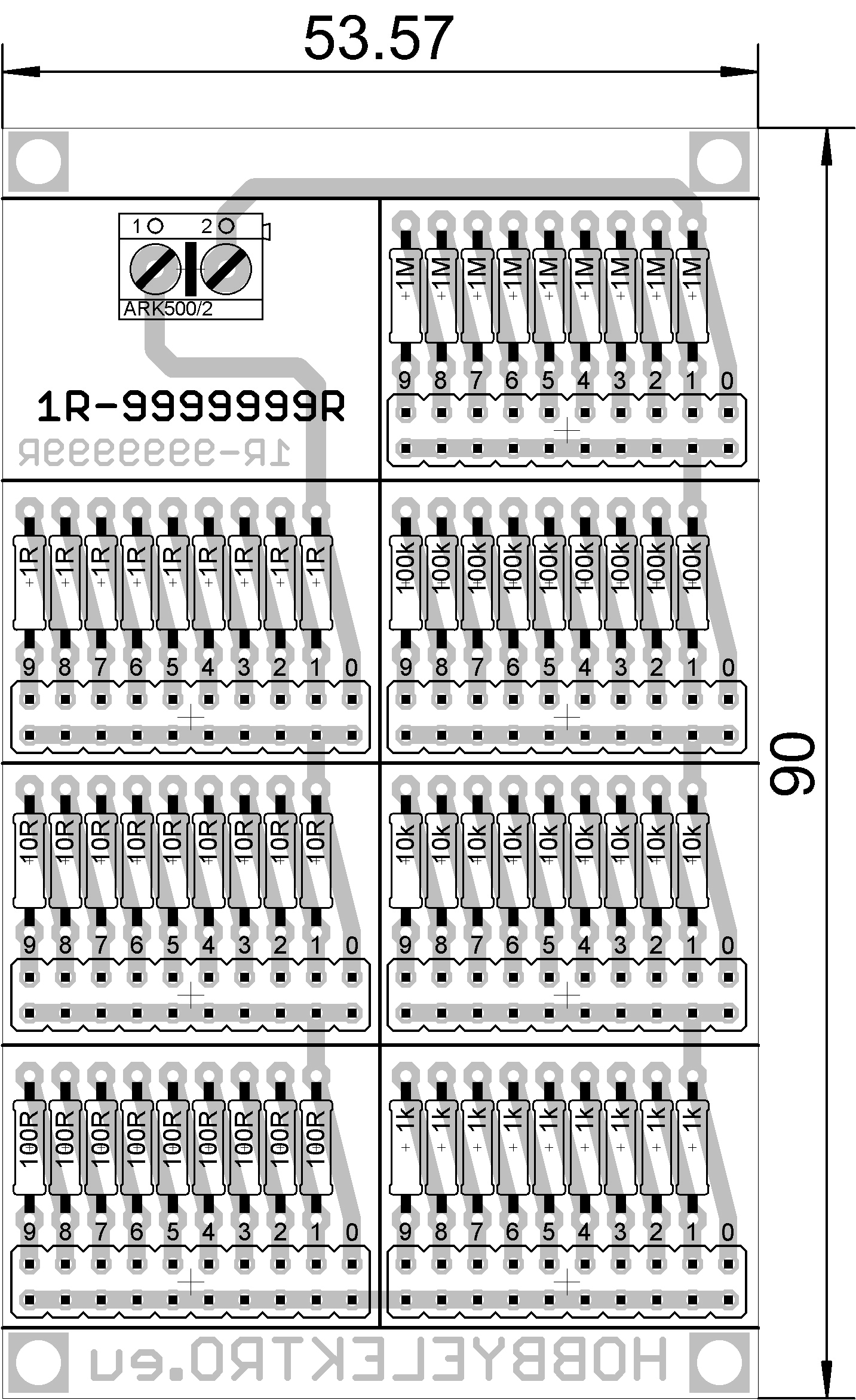

odporová dekáda

Deska plošných spojů:

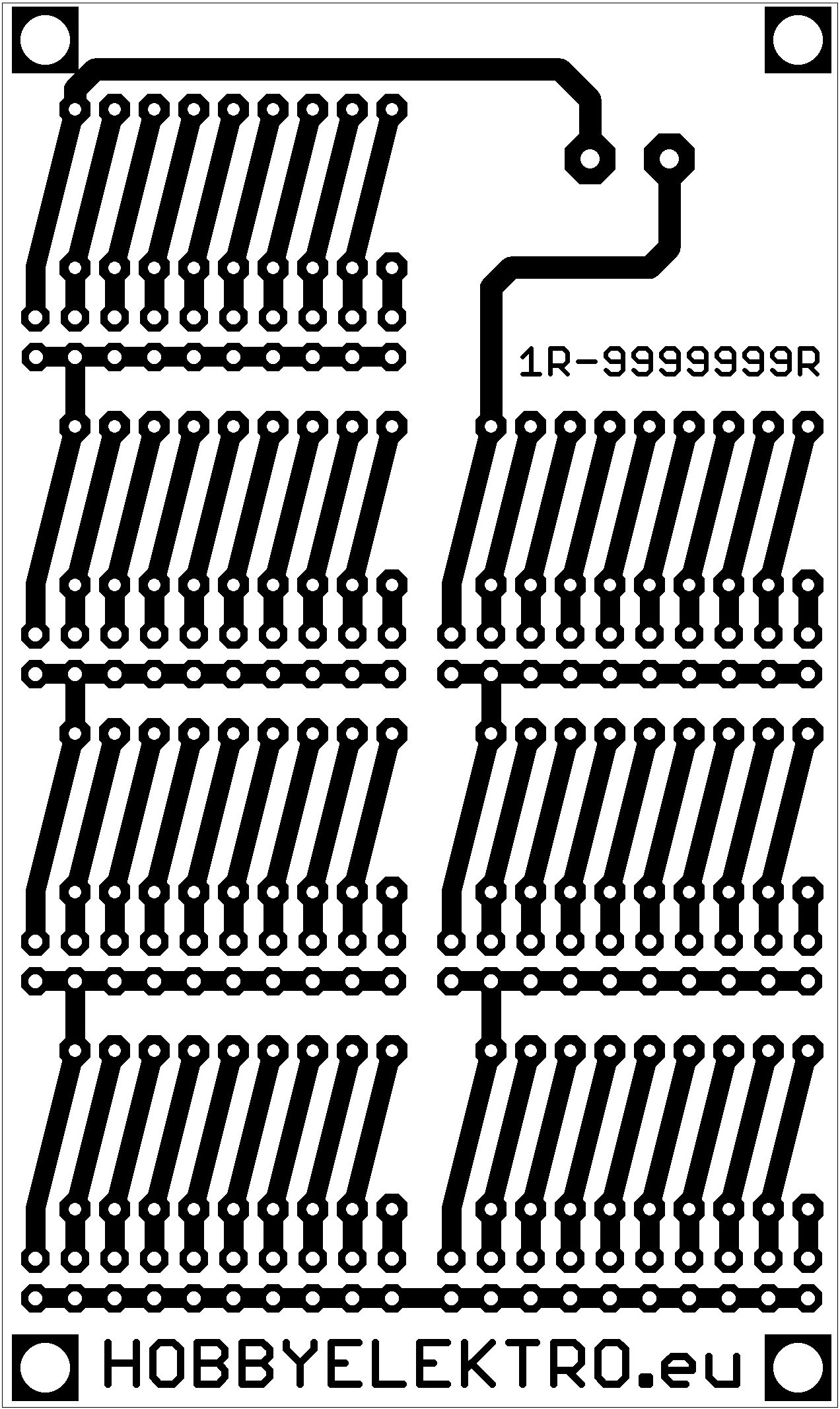

odporová dekáda dps

Osazovací plán i DPS jsou 1:1 600dpi (jak vytisknout DPS naleznete v článku Jak vytisknout DPS). Skutečná velikost DPS je 53,6 x 90 mm.

Seznam součástek:
R1-R91R
R10-R1810R
R19-R27100R
R28-R361k
R37-R4510k
R46-54100k
R55-R631M
JP1-JP7jumper 2×10 + zkratovací propojky
K1svorkovnice RM=5mm 2 kontakty
