Digitální teploměr s A/D 7107

Digitální teploměr má červené LED – diodové ukazatele o velikosti 14,2mm. Tento teploměr může být nasazen všude tam, kde se mají měřit teploty s velkou přesností od -50°C do +150°C.

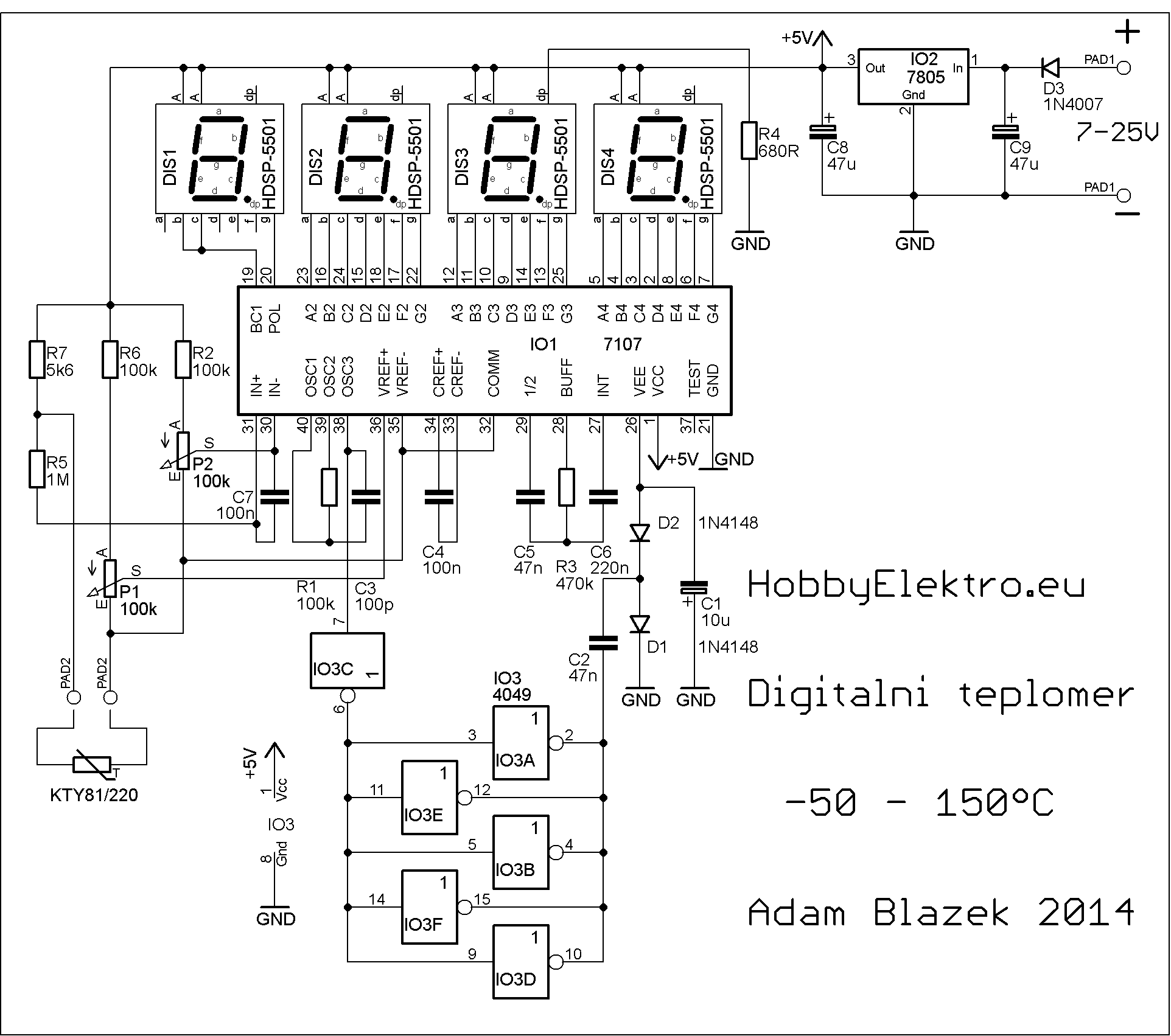

Schéma zapojení:

digitální teploměr schéma

V principu není elektronický teploměr nic jiného, než digitální voltmetr (DVM), který měří proměnlivé napětí na odporovém děliči. Zde použité zapojení typu ICL 7107 je jeden ze stavebních prvků pro automatický digitální voltmetr s vlastním srovnáváním k nulové hodnotě a s prováděním ukazování výsledků srovnání.

Zapojení vychází z jednoduchého nestabilizovaného napájecího zdroje, které může pocházet ze zástrčky síťového dílu přístroje. Regulátor napětí IO3 z tohoto napětí vytvoří stabilizované napětí o hodnotě 5V pro obvod IO1. Další požadované přídavné záporné napětí vytváříme z obvodu IO2 pomocí oscilátorového taktování a obvodu CMOS. Tento obvod se nabíjí přes kondenzátor C2 a diodu D2, dále na elektrolytický kondenzátor C1 a tím je vytvořené záporné pracovní napětí -4V. Toto napětí se právě vytváří uvnitř IO1 a je stabilizováno.

Pro výtváření údajů na LED ukazateli je obvod IO1 vybaven vlastním měničem pro segmenty s konstantním proudovým výstupem. Tím odpadnou segmentové odpory pro omezení proudu a po přivedení externího napětí bude tak docílená stálá a na ničem nezávislá jasnost segmentů ukazatele. Také místa zcela vlevo na ukazateli pro ukazování vysokých hodnot jsou sestavena z normílních sedmi segmentů (buď „1“ od 100°C výše nebo mínusové hodnoty – pod 0°C).

Kompletní popis funkce obvodu je přiložen u stavebnice nebo hotového modulu.

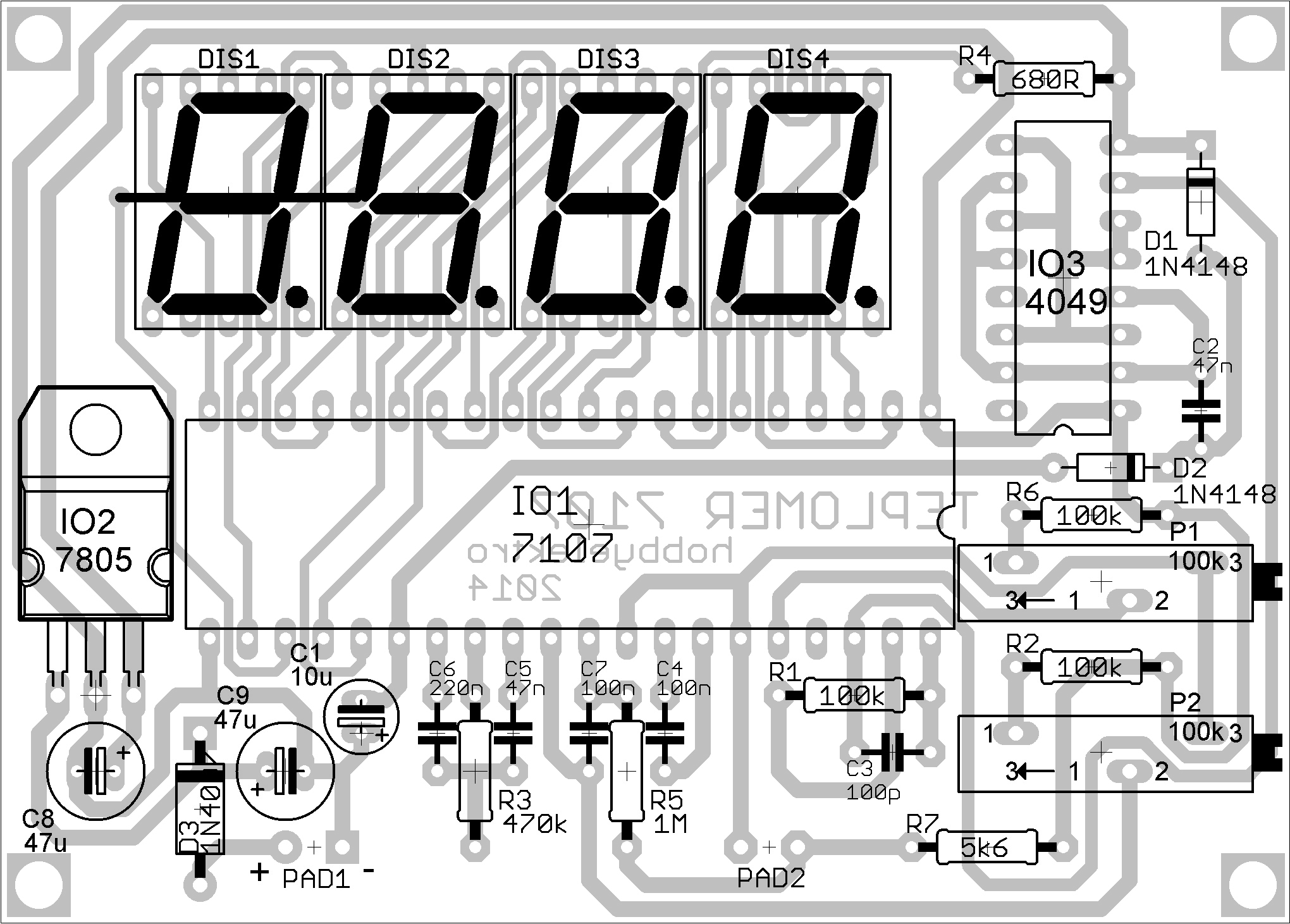

Osazovací plán:

digitální teploměr

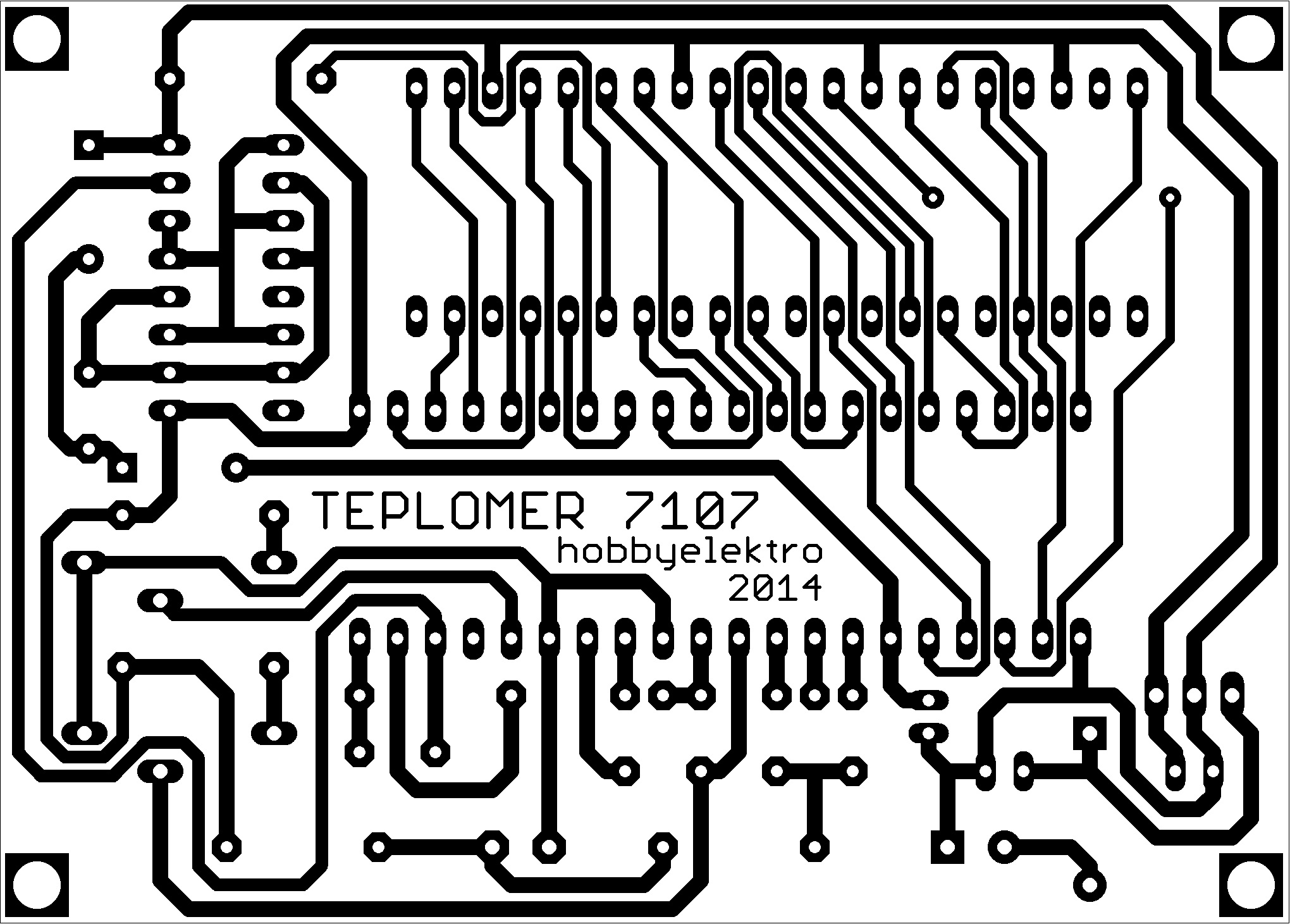

Deska plošných spojů:

digitální teploměr dps

Osazovací plán i DPS jsou 1:1 600dpi (jak vytisknout DPS naleznete v záložce Rady, návody). Skutečná velikost DPS je 86 x 62 mm.

Seznam součástek:
R1, R2, R6 100k
R3 470k
R4 680R
R5 1M
R7 5k6
P1, P2 100k víceotáčkový trimr
C1 10uF/25V elektretový
C2, C5 47n fóliový
C3 100pF fóliový
C4, C7 100nF fóliový
C6 220nF fóliový
C8, C9 47uF/35V elektretový
D1, D2 1N4148
D3 1N4007
DISP1-4 BS-A535RD
IO1 ICL7107
IO2 7805
IO3 4049
čidlo KTY81/220S

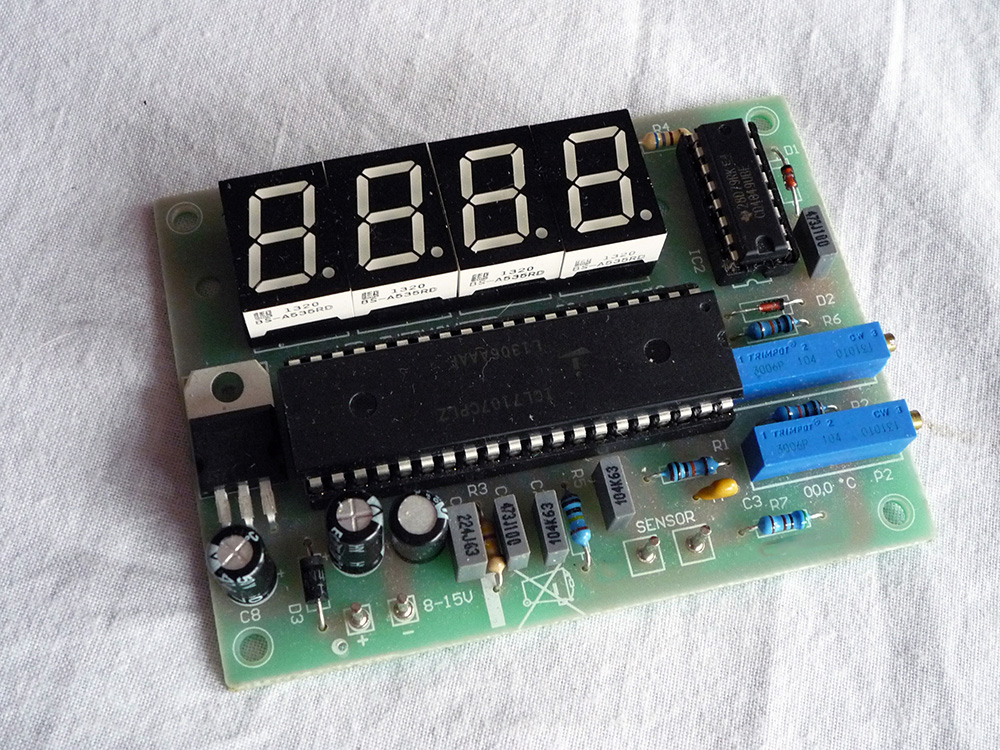

Reálné fotografie:

Stavebnici této konstrukce můžete zakoupit u distributora GES Electronics – Stavebnice G842
