Autozesilovač 70W s TDA1562Q

Zesilovač tohoto typu dostane uplatnění v ozvučení automobilu, chatě nebo letní diskotéce. Všude tam kde není k dispozici síťové napětí, pouze autobaterie. Zesilovač TDA1562Q od firmy Philips je jedinečný obvod svými vlastnostmi. Jedná se o velmi složitý obvod, který do výstupního výkonu 18W pracuje jako můstkový zesilovač ve třídě B. Při větším výstupním výkonu zesilovač připne nábojovou pumpu, která vytvoří napájecí napětí cca +-18V symetrických a pracuje ve třídě H. Při tomto napájení je zesilovač schopen dodat trvalý výkon 55W při zkreslení 0,5% a nebo 70W ve špičkách při zkreslení 10%.

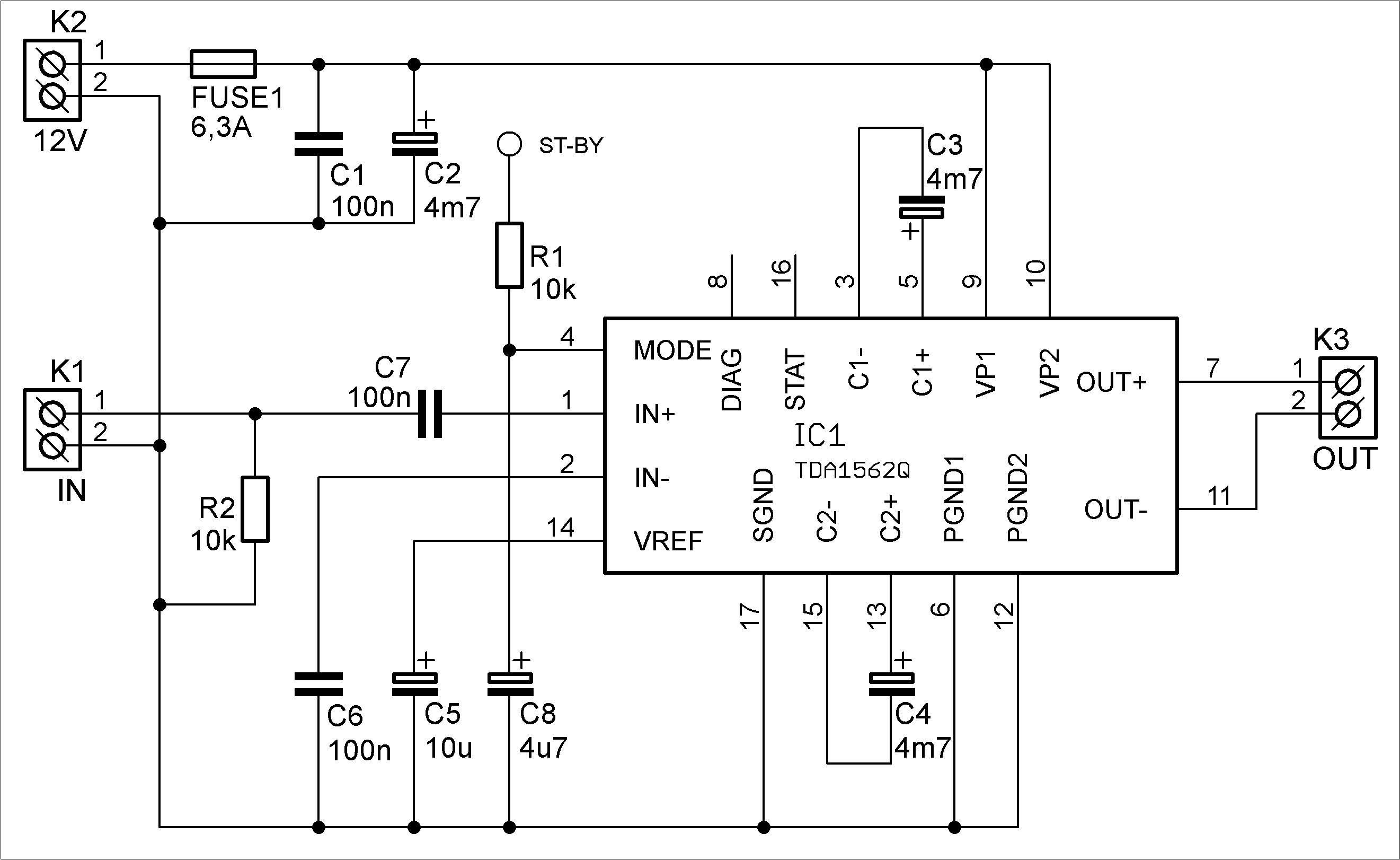

Schéma zapojení:

zesilovač TDA1562Q schéma

Díky přepínání provozních režimů je možné použít menší chladič než u ostatních zesilovačů podobného výkonu. Dále je zesilovač opatřeno kvalitní tepelnou ochranou. Ta při teplotě 120°C přepne do režimu pracovní třídy B a max výkonu 18W. Pokud teplota vystoupá až na 145°C, tak zesilovač vypne úplně. Zesilovač je také opatřen ochranou proti zkratu výstupu nebo dotykem s kladného nebo záporného pólu napájecího napětí.

Napájecí napětí lze použít 8 – 18V, ideálně 14,4V. Výstupní výkon je již předem zmíněných 55W a 70W ve špičkách při zátěži 4ohmy. Klidový proud se pohybuje okolo 130mA. Zesilovač je možné zatěžovat ideálně 4ohmovým reproduktorem, popřípadě i 8ohm.

Jedná se o doporučené zapojení výrobcem. Vývodem MODE je zesilovač ovládán. Připojením pinu ST-BY k napájecímu napětí je zesilovač zapnutí, přizemněním pinu je zesilovač vypnutý, při nezapojení je v módu MUTE. Vývody DIAG a STAT nejsou v zapojení použity. Jinak slouží k indikaci překročení zkreslení (DIAG) a zkratu na výstupu (STAT).

Konstrukce funguje na první zapojení a není potřeba jí oživovat. Pouze je potřeba mít správně zapojený pin ST-BY. Je dobré pocínovat cesty napájení a výstupu reproduktoru, hrozí možné zahřátí cest a jejich poškození.

Ostatní body, které jsem nezmínil ve článku je možné dohledat v DATASHEETU.

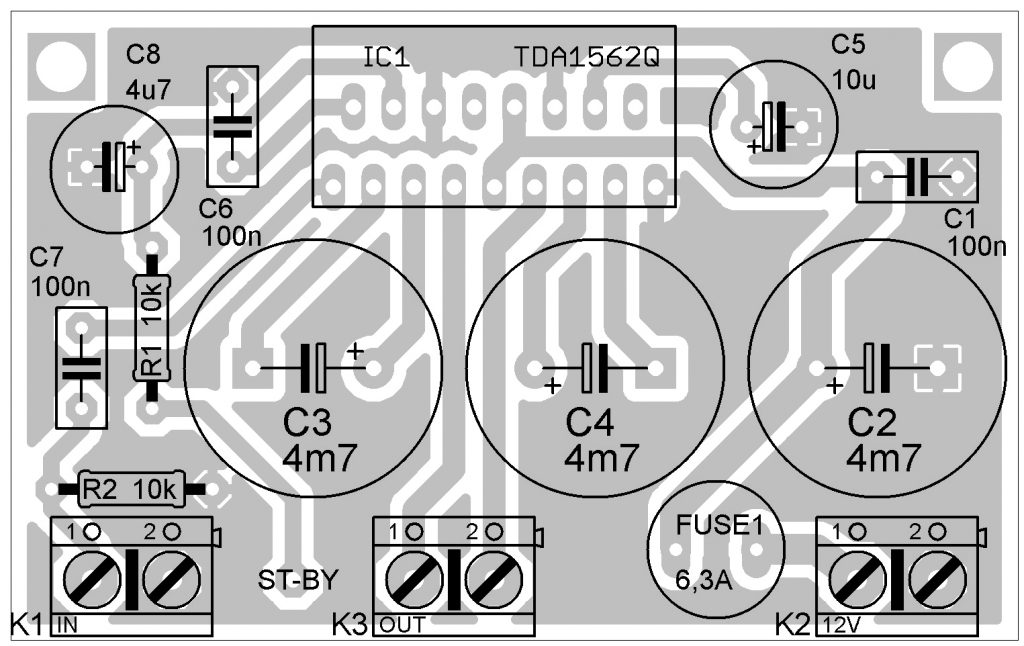

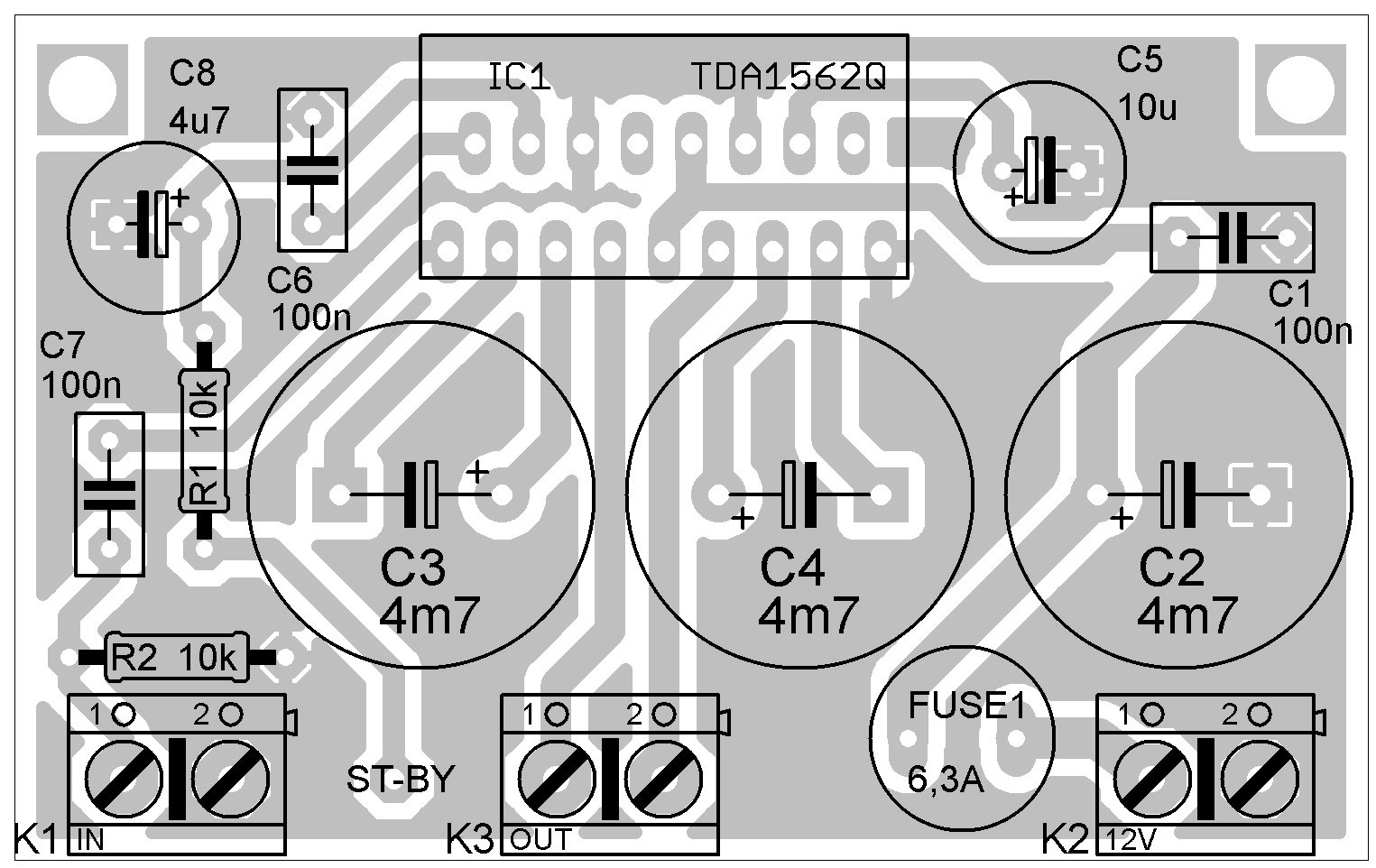

Osazovací plán:

TDA1562Q zesilovač schéma

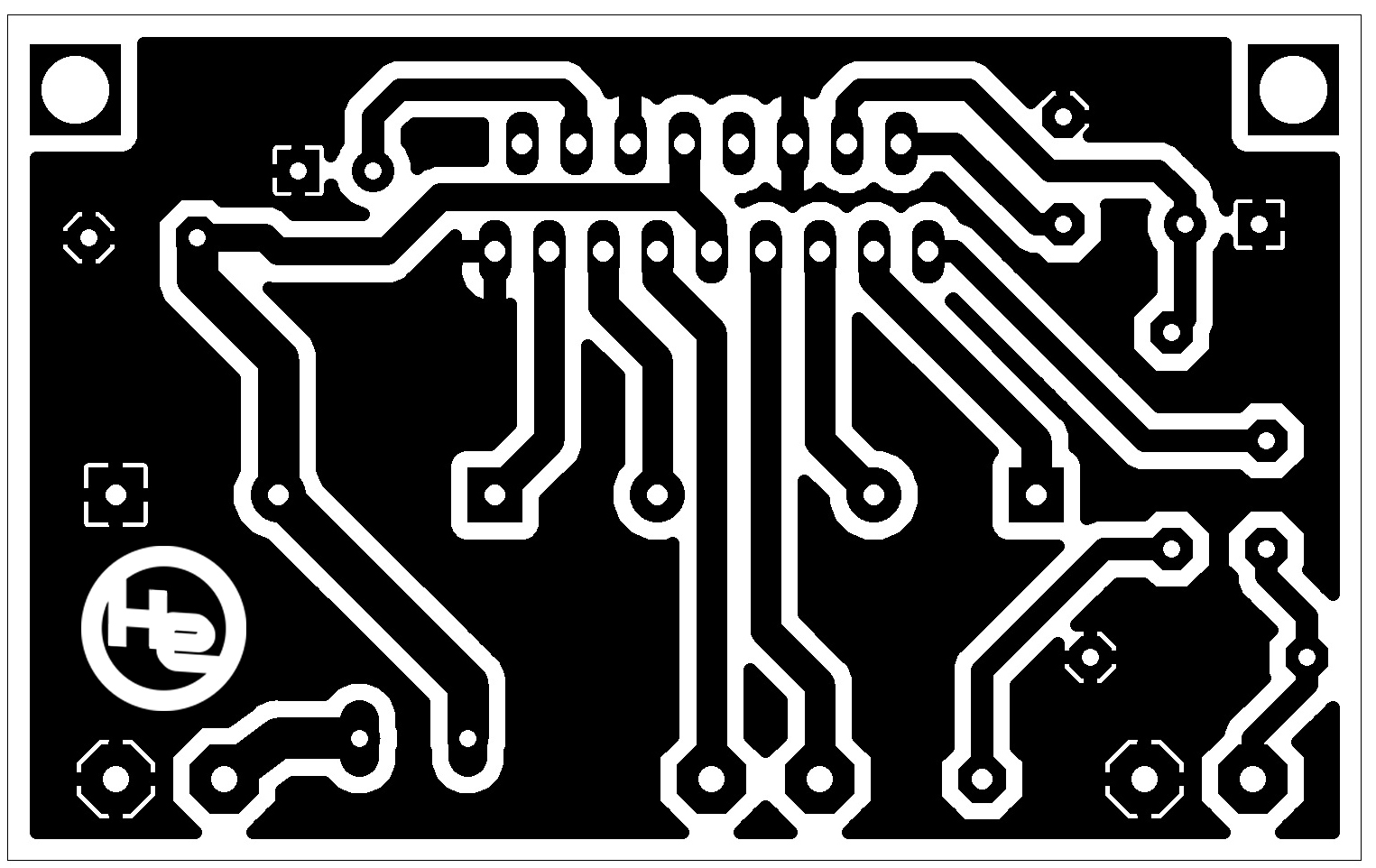

Deska plošných spojů:

TDA1562Q zesilovač schéma

Osazovací plán i DPS jsou v 600dpi (jak vytisknout DPS naleznete v záložce Rady,návody). Skutečná velikost DPS je 65 x 41 mm.

Seznam součástek:
R1, R2 10k
C1, C6, C7 100nF fóliový
C2 – C4 4700uF/25V elektret.
C5 100uF/25V elektret.
C8 4,7uF/25V elektret.
IC1 TDA1562Q
FUSE1 pojistka 6,3A pomalá do DPS
K1 – K3 svorkovnice do DPS, 2 kontakty, RM 5mm
