NE555 – příklady zapojení

První sada osmi příkladů s obvody 555 včetně návrhů desek s plošnými spoji.

Tento příspěvek volně navazuje na předchozí článek NE555 – popis obvodu.

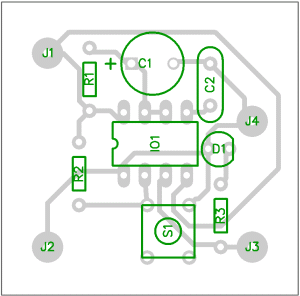

1) Časovač s pevně nastavenou periodou

Základní zapojení obvodu 555 jako časovače s jediným tlačítkem na START. Časovací perioda je pevně nastavena hodnotou součástek R1 a C1 na zhruba 50s.

NE555 časovač schéma

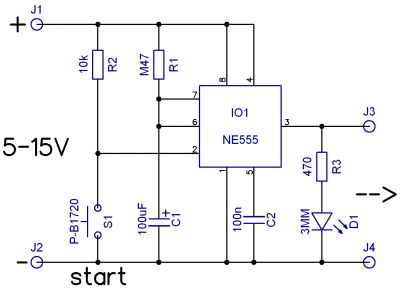

Obr. 1: Schéma zapojení

NE555 časovač schéma
Obr. 2: Rozmístění součástek

NE555 časovač schéma

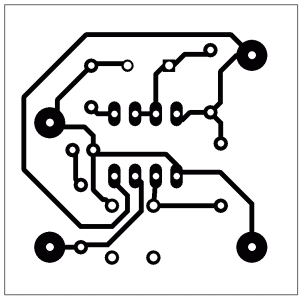

Obr. 3: Plošný spoj

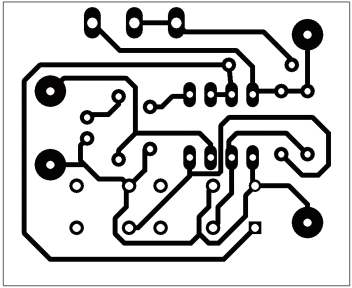

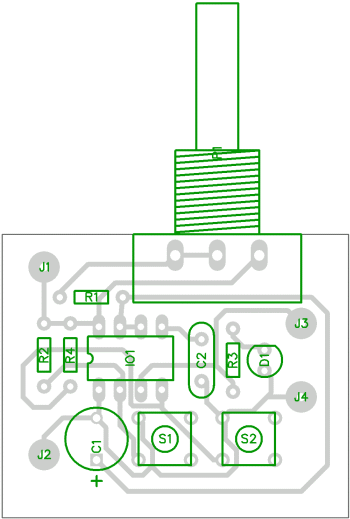

2) Časovač s proměnnou periodou

Kompletní zapojení obvodu 555 jako časovače. Obvod obsahuje jak tlačítko START, tak i tlačítko STOP, kterým je možné časování předčasně ukončit. Časovací perioda je nastavitelná potenciometrem P1 v rozsahu zhruba 1,1 až 120 sekund.

NE555 nastavitelný časovač

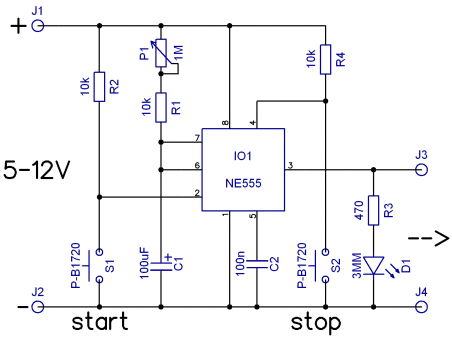

Obr. 4: Schéma zapojení

NE555 nastavitelný časovač
Obr. 5: Rozmístění součástek

NE555 nastavitelný časovač
Obr. 6: Plošný spoj

3) Časovač spuštěný dotekem

Jako první zapojení časovače jen s tím rozdílem, že místo startovacího tlačítka je na konektoru J5 připojena malá kovová ploška. Časovač je spouštěn dotykem prstu na tuto plošku. Obvod samozřejmě vyžaduje napájení ze síťového adaptéru, nebo spojit zemní pól zdroje (pin J2) s uzemněním například na radiátoru.

NE555 dotekové ovládání

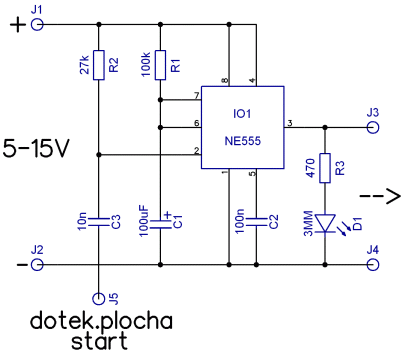

Obr. 7: Schéma zapojení

NE555 dotekové ovládání
Obr. 8: Rozmístění součástek

NE555 dotekové ovládání
Obr. 9: Plošný spoj

4) Senzorové ovládání se zvukovou signalizací

Dotekové ovládání indikující přiložení prstu zvvukovou signalizací. Obvod samozřejmě vyžaduje napájení ze síťového adaptéru, nebo spojit zemní pól zdroje (pin J2) s uzeměním například na radiátoru.

NE555 siréna

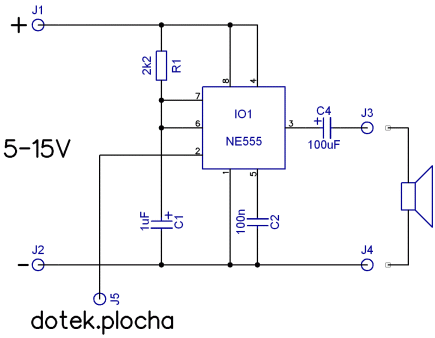

Obr. 10: Schéma zapojení

NE555 siréna
Obr. 11: Rozmístění součástek

NE555 siréna
Obr. 12: Plošný spoj

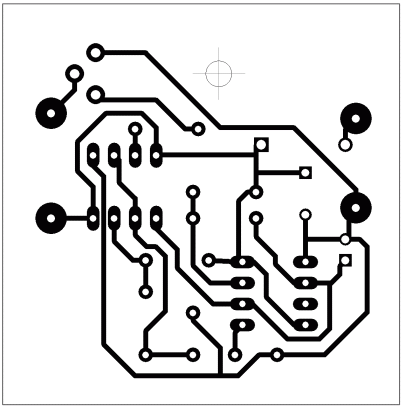

5) Policejní siréna

Zapojení věrně imituje zvuk policejní sirény. Případně je možné místo rezistoru R4 zapojit odporový trimr a výsledný tón přesně doladit.

policejní siréna NE555

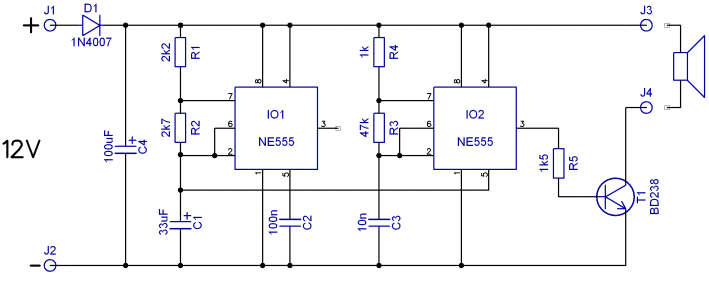

Obr. 13: Schéma zapojení

policejní siréna NE555

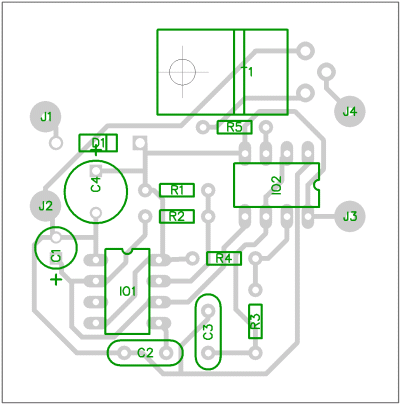

Obr. 14: Rozmístění součástek

policejní siréna NE555
Obr. 15: Plošný spoj

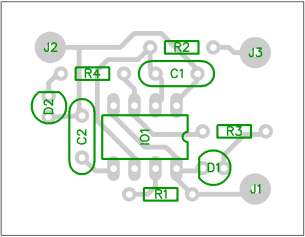

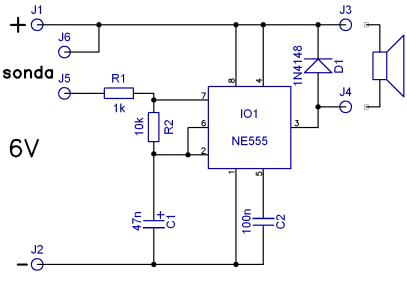

6) Sonda pro měření vlhkosti půdy

Sonda se zapíchne například do květináče a podle výšky vydávaného tóny je snadné určit vlhkost půdy.

NE555 frekvence
Obr. 16: Schéma zapojení

NE555 frekvence
Obr. 17: Rozmístění součástek

NE555 frekvence
Obr. 18: Plošný spoj

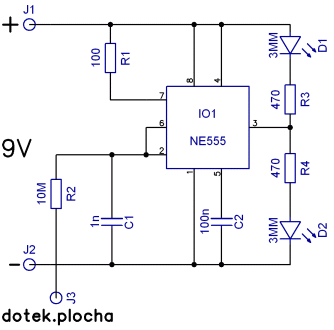

7) Indikátor doteku

Další indikátor doteku, tentokráte s LED. Obvod samozřejmě vyžaduje napájení ze síťového adaptéru, nebo spojit zemní pól zdroje (pin J2) s uzemněním například na radiátoru.

dotykový spínač NE555
Obr. 19: Schéma zapojení

dotykový spínač NE555
Obr. 20: Rozmístění součástek

dotykový spínač NE555
Obr. 21: Plošný spoj

8) Detektor výšky hladiny vody

Jsou-li elektrody na pinech J3 a J4 ponořeny ve vodě, je na výstupu obvodu (pin č.3) napájecí napětí a LED je zhasnuta. Jakmile se však elektrody z vody vynoří, výstup se překlopí na cca 0V a LED D1 se rozsvítí.

detektor NE555

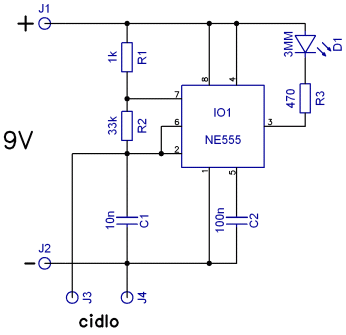

Obr. 22: Schéma zapojení

detektor NE555
Obr. 23: Rozmístění součástek

detektor NE555
Obr. 24: Plošný spoj



Původní článek: http://pandatron.cz/?199&ne555_-_priklady_pouziti_-_1
