Generátor 8 kHz až 45 MHz – PGEN45

Představení modulů PGEN45 – lineárně řízeného generátoru obdélníkového CMOS signálu v rozmezí 8 kHz až 45 MHz s obvodem LTC1799.

Generátory patří bezesporu k jedněm z nejpoužívanějších prvků naší praxe. Ne vždy je však nutné mít k dispozici digitálně řízený generátor se spoustou doplňkových funkcí. Moduly PGEN45 představují jednoduchý kompromis mezi parametry a cenou.

Moduly PGEN45, jejichž základem je integrovaný obvod LTC1799, jsou lineárně řízené generátory obdélníkového signálu. S pomocí dvou potenciometrů umožňují hrubé a jemné nastavení výstupní frekvence v rozmezí zhruba od 8 kHz do 45 MHz. Výstupní napětí je přitom téměř v celém rozsahu konstantních 5 Všš.

generátor funkcí
Obr. 1: Modul PGEN45 – generátor 8 kHz až 45 MHz

Základní vlastnosti:

  • Precizní generátor obdélníkového signálu
  • Nastavitelný rozsah výstupního signálu: 8,3 kHz až 45,5 MHz
  • Frekvenční odchylka menší než 1,5 % (5 kHz až 20 MHz)
  • Teplotní stabilita: ±40ppm/°C
  • Výstupní signál: 5 Všš CMOS
  • Výstupní impedance: 100 ohmů
  • Střída výstupního signálu: 50% (±1% pro 1 kHz – 2 MHz, ±5% pro 2 MHz – 20 MHz)
  • Napájecí napětí: 6 – 15 V DC

Aplikace:

  • Levný precizní oscilátor
  • Generátor pro SDR přijímač
  • Referenční zdroj pro spínané zdroje
  • Náhrada krystalového oscilátoru
  • Generátor synchronizačního signálu
generátor funkcí schéma

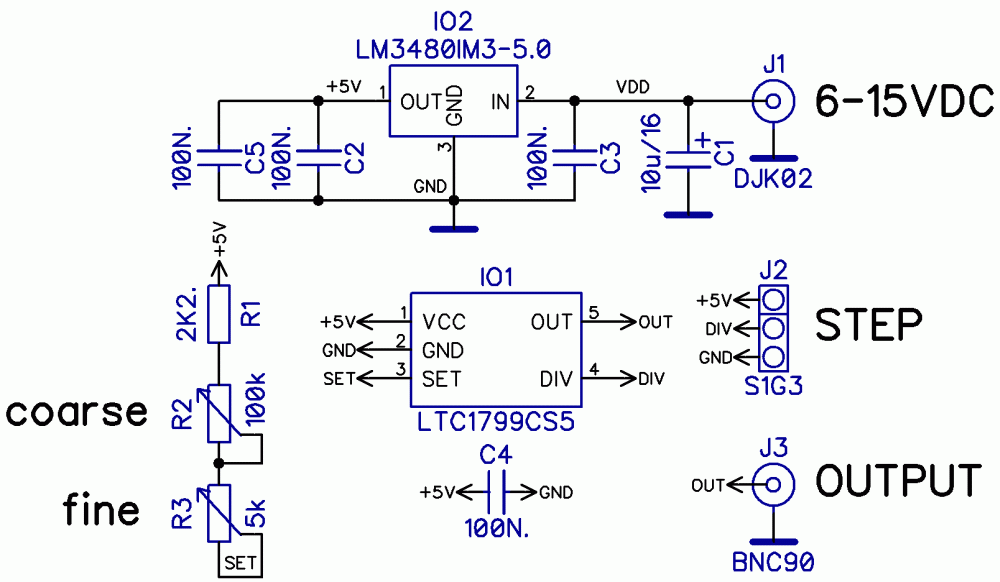

Obr. 2: Schéma zapojení generátoru PGEN45

Moduly PGEN45 představují jednoduchý a snadno použitelný zdroj CMOS signálu s úrovní 5 Všš. Základem modulů jsou rezistorem programovatelné oscilátory LTC1799 společnosti Linear Technology.

PGEN45

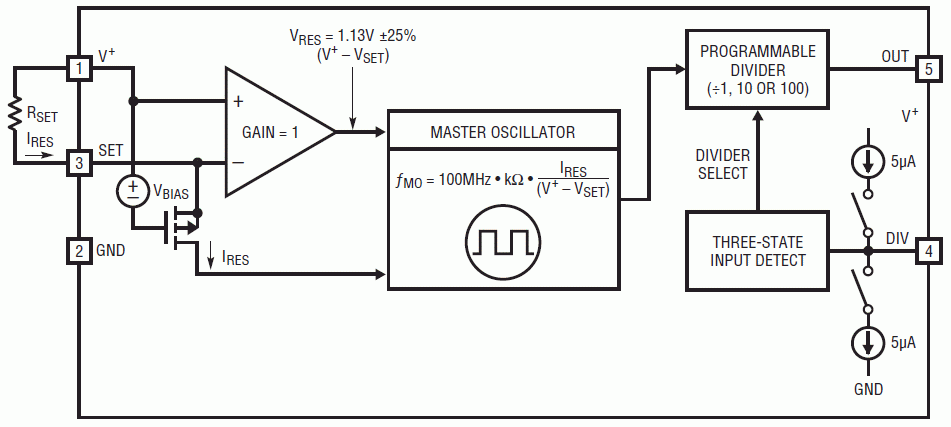

Obr. 3: Vnitřní blokové schéma obvodů LTC1799

Mezi hlavní výhody obvodů LTC1799 patří především jejich vysoká frekvenční stabilita (±40ppm/°C), 50% střída výstupního signálu a výstup v úrovni CMOS s impedancí 100 Ohmů. Obvody jsou určeny pro generování signálu v rozmezí 1 kHz až 33 MHz, přičemž v rozmezí 5 kHz až 20 MHz je frekvenční chyba menší než 1,5 %.

generátor funkcí

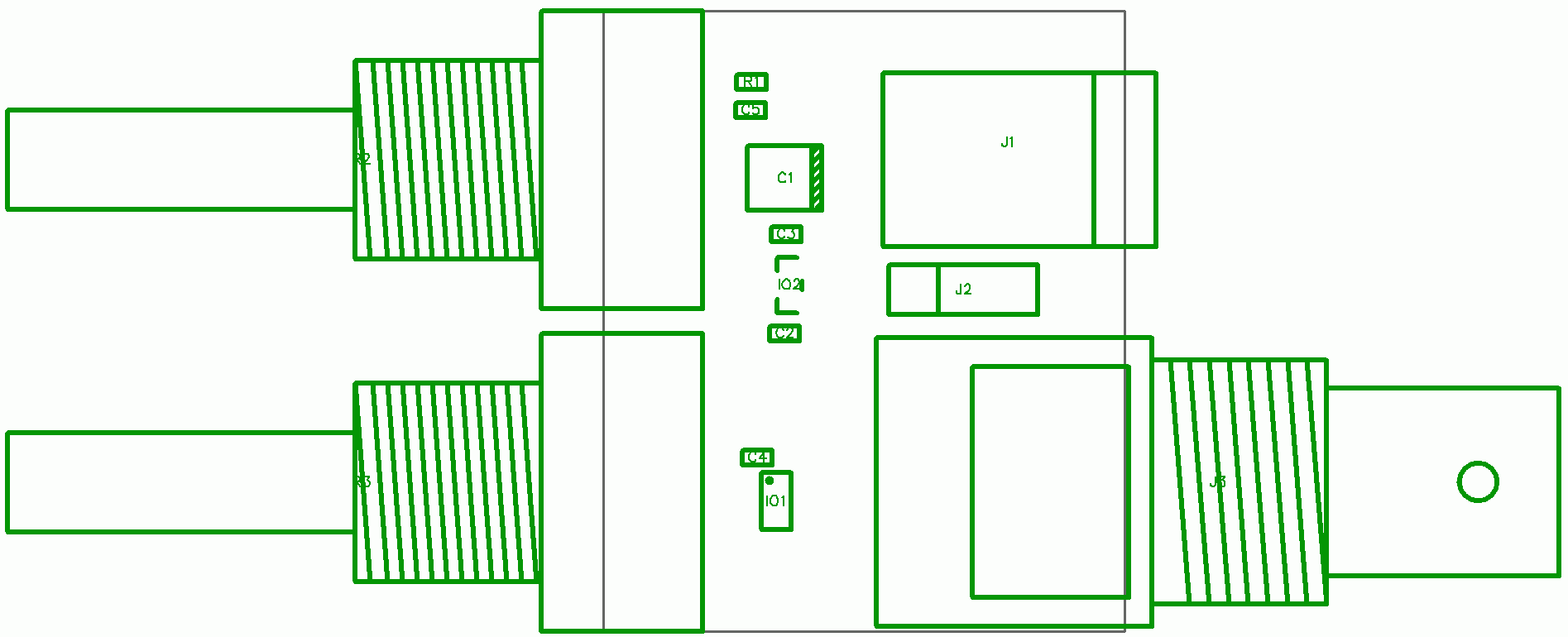

Obr. 4: Rozmístění součástek a potisk TOP
generátor funkcí

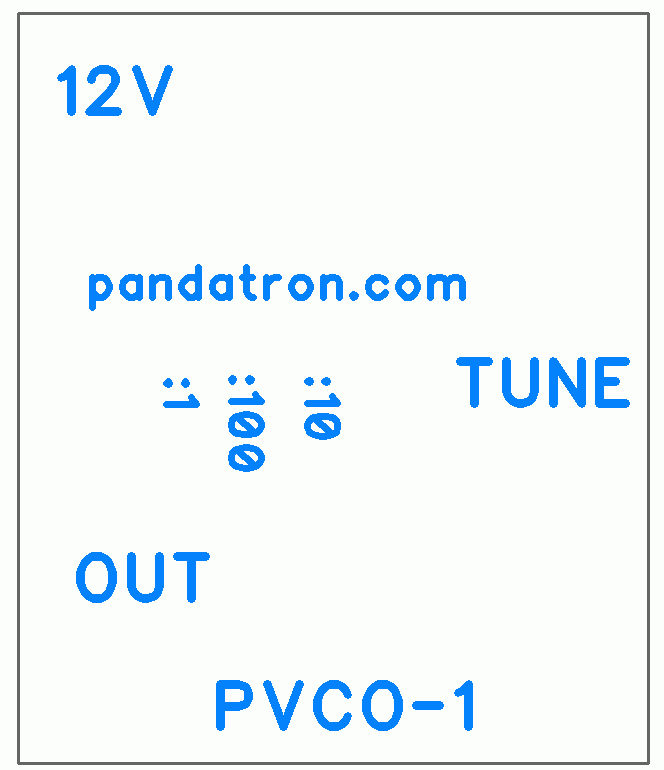

Obr. 5: Rozmístění součástek a potisk BOTTOM

Dále jsou moduly PGEN45 vybaveny LDO regulátorem řady LM3480IM3, zajišťujícím široký rozsah napájecího napětí, které se může pohybovat v rozmezí od 6 do 15 V. Výstupním napětím regulátorů je 5 V, které rovněž definuje výstupní napětí generátoru na 5 Všš.

Výsledky měření:

oscilátor

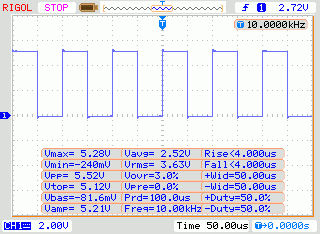

Obr. 6: Výstupní signál 10 kHz

oscilátor
Obr. 7: Výstupní signál 100 kHz

oscilátor
Obr. 8: Výstupní signál 1 MHz

oscilátor
Obr. 9: Výstupní signál 5 MHz

oscilátor

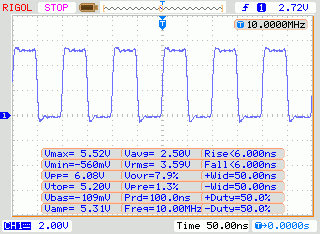

Obr. 10: Výstupní signál 10 MHz

oscilátor
Obr. 11: Výstupní signál 20 MHz

oscilátor

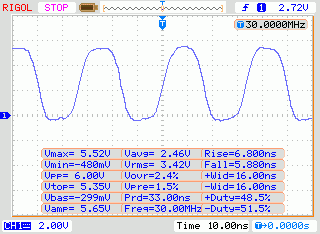

Obr. 12: Výstupní signál 30 MHz

oscilátor

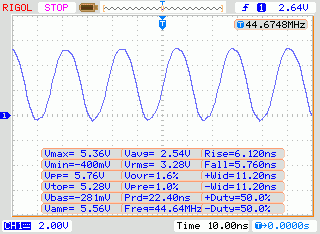

Obr. 13: Výstupní signál 45 MHz

Použití generátoru:

Moduly PGEN45 jsou určeny pro generování obdélníkového signálu v rozmezí zhruba od 8 kHz do 45 MHz. Napájecí napětí modulů může být v rozmezí od 6 do 15 V a úroveň výstupního signálu je 5 Všš. Výstupní frekvenci lze pomocí dvou potenciometrů nastavit hrubě a jemně.

generátor rozmístění

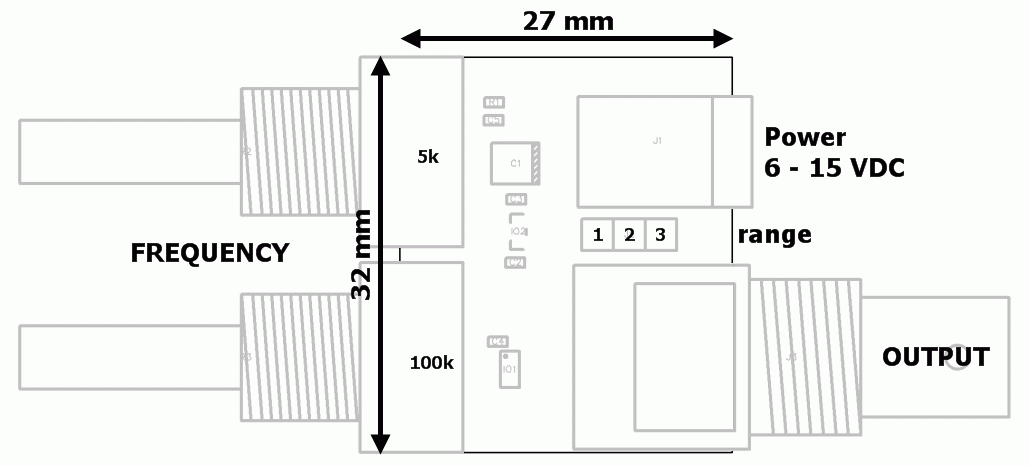

Obr. 14: Základní rozměry a rozmístění prvků na modulech PGEN45
Rozsah frekvencePropojka
OdDo
8 kHz450 kHz1-2
80 kHz4.5 MHz
800 kHz45 MHz2-3

Pro použití modulů PGEN45 stačí pouze připojit napájecí napětí v rozmezí 6 až 15 V a pomocí dvou potenciometrů nastavit požadovanou výstupní frekvenci.

oscilátor

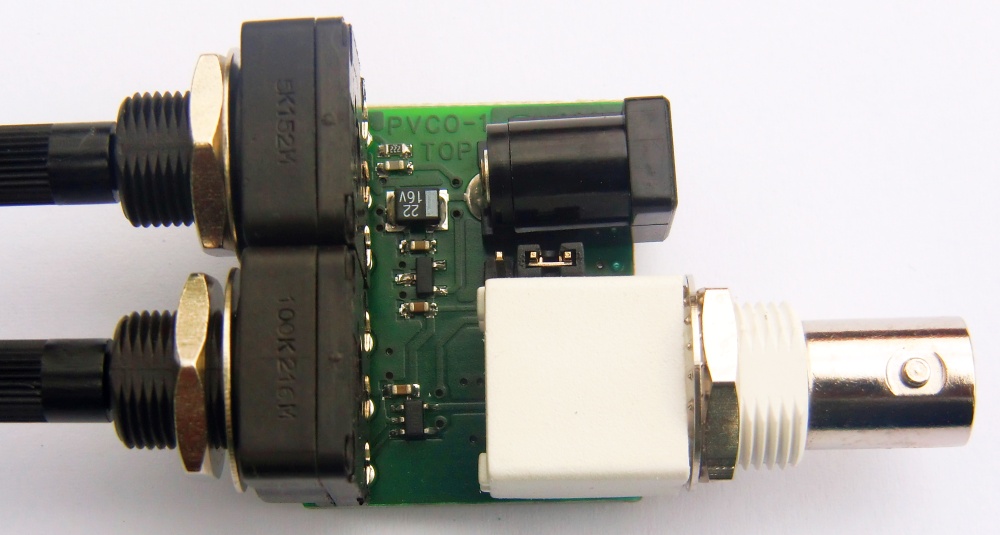

Obr. 15: Modul PGEN45 – TOP
oscilátor

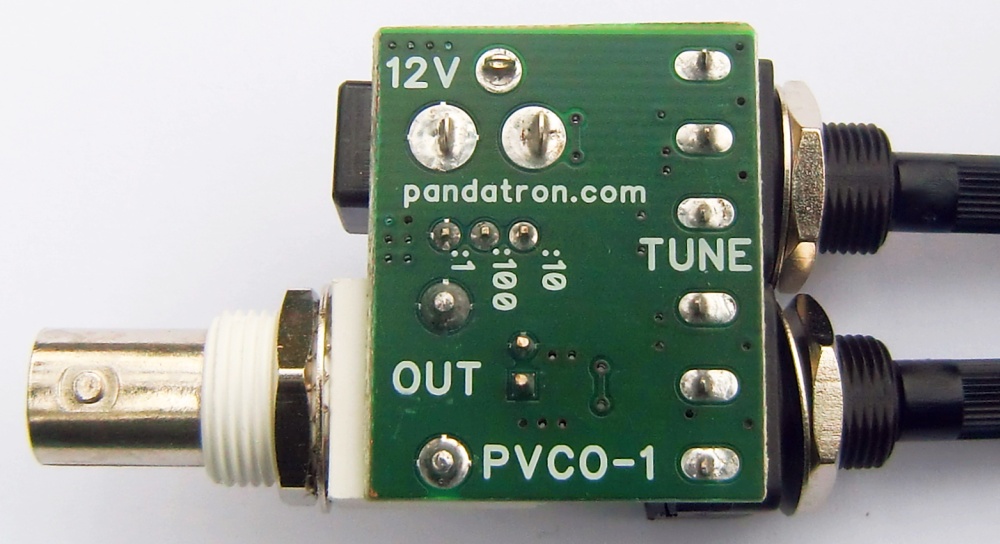

Obr. 16: Modul PGEN45 – BOTTOM

Odkazy & download:

LTC1799 – 1kHz to 33MHz Resistor Set SOT-23 Oscillator
