Indikátor vybuzení s LM3914/15

Jedná se o klasické katalogové zapojení indikátoru vybuzení reprobeden. Zařízení se zakládá na integrovaném obvodu LM3915 od firmy Texas Instruments. Konstrukce je vhodné pro začatečníky, v sobě neukrývá žádný zapeklitosti a funguje na první zapojení.

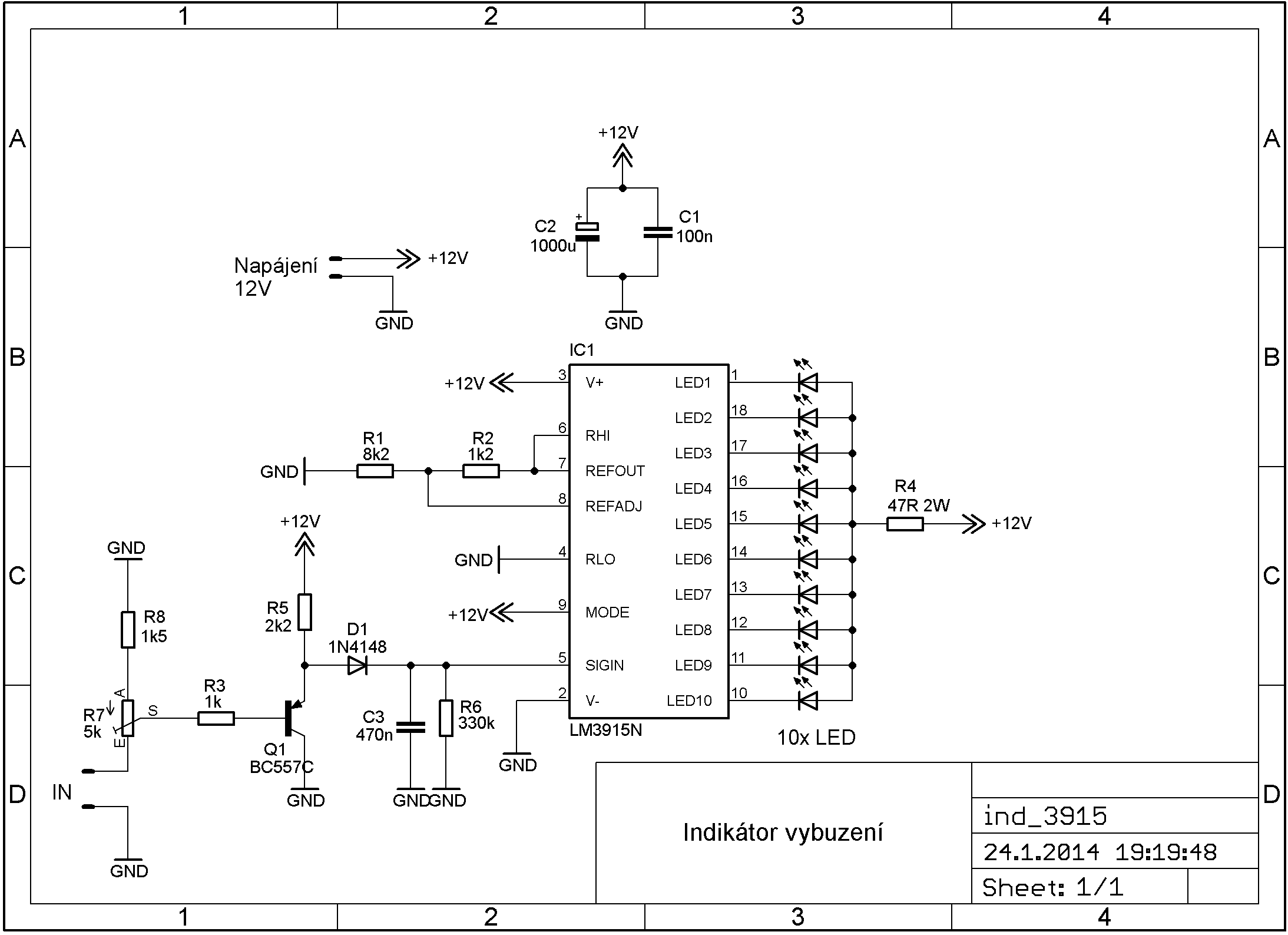

Schéma zapojení:

indikátor vybuzení schéma

Obvod LM3915 má logaritmický průběh, který je vhodnější pro indikaci vybuzení. Na vstupu obvodu je trimr, kterým se nastavuje vstupní citlivost a je nastavitelná v rozsahu 10-40V. Zařízení se připojuje na výstup zesilovače ( na reprobedny ) ! Pokud ho připojíte na vstup zesilovače, indikátor nebude správně fungovat. Konstrukce se napájí 12V DC.

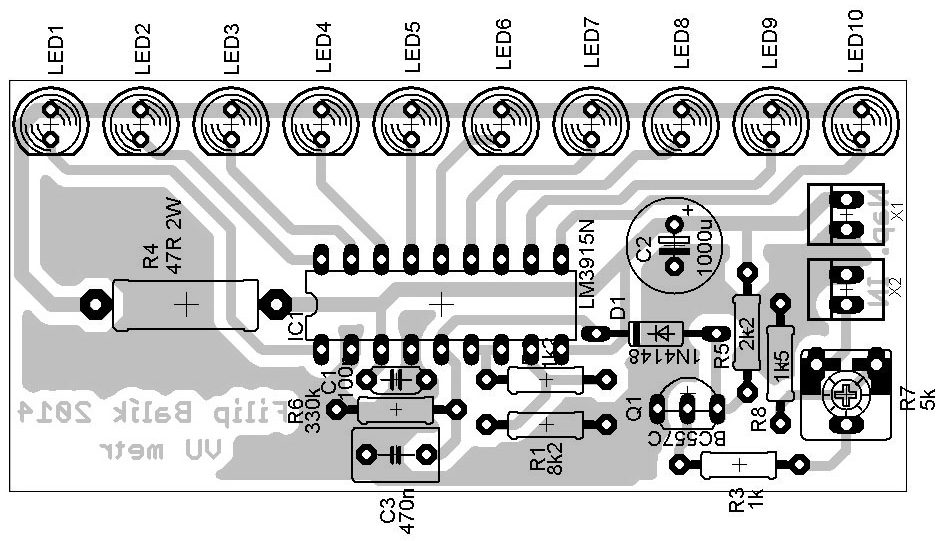

Osazovací plán:

indikátor vybuzení dps

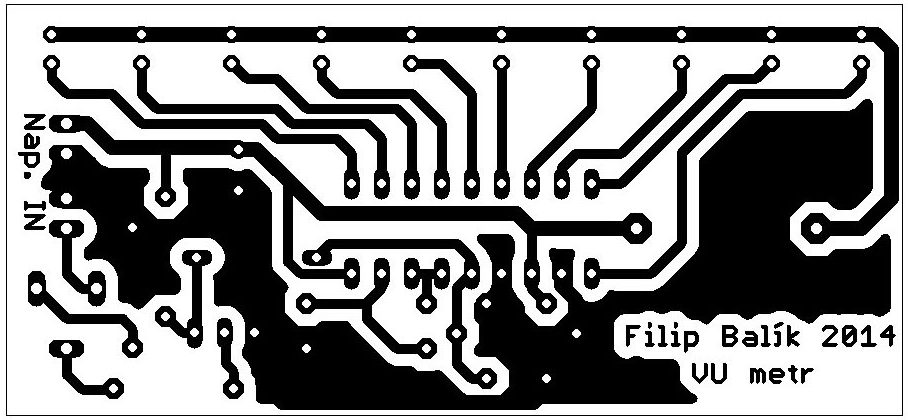

Deska plošných spojů:

indikátor vybuzení dps

Osazovací plán i DPS jsou v 300dpi (jak vytisknout DPS naleznete v záložce Rady,návody). Skutečná velikost DPS je 35,6 x 76,9 mm.

Seznam součástek:
R1 8k2
R2 1k2
R3 1k
R4 47R 2W
R5 2k2
R6 330k
R7 trimr 5k
R8 1k5
C1 100nF ker.
C2 1000uF/16V ele.
C3 470nF/50V MKP
D1 1N4148
IC1 LM3915
LED1-LED10 10x LED 20mA 5mm
Q1 BC557C !!! musí být nakonci C !!!
X1-X2 konektor 2pin

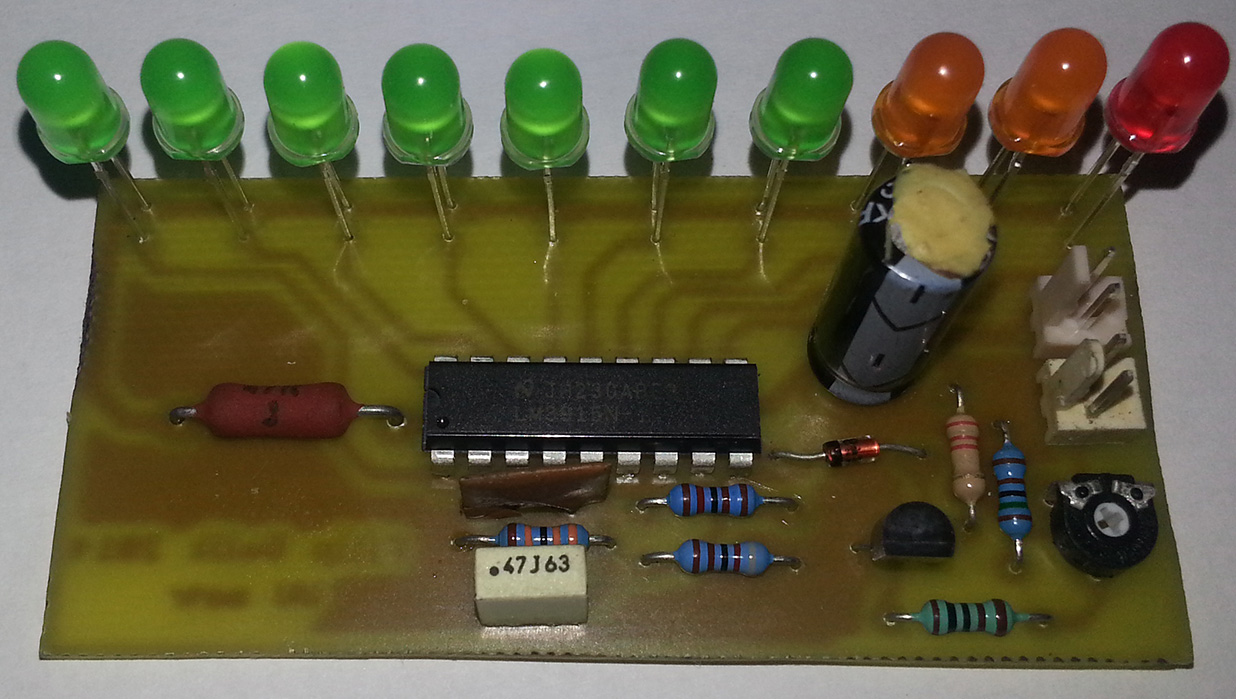

Reálné fotografie:

indikátor vybuzení
