Tester součástek LCR-T4

V tomto článku bych Vám rád představil „multimetr“, který měří většinu pasivních a aktivních součástek a dokáže ji identifiovat. Přístroj obsahuje 3 měřící vstupy, na které se připojují měřené součástky. Takzvaný komponent tester je napájený z 9V baterie, obsahuje však stabilizátor 7805, takže jej lze napájet z jakéhokoliv zdroje napětí vyšší než 7,5V. Měřené informace jsou zobrazovány na grafický displej s rozlišením 128x64px, řízení displeje obstarává řadič ST7565. Srdcem zapojení je mikroprocesor ATmega328 v SMD verzi. Tento univerzální měřič obsahuje navíc český jazyk. Tester je možné zakoupit, více informací na konci článku.

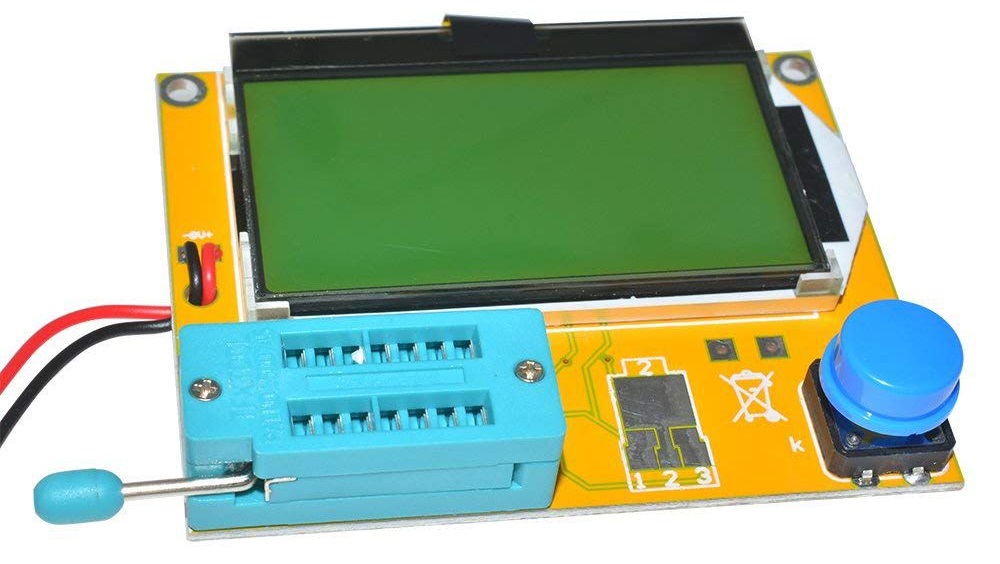

LCR T4 tester

Lze měřit součástky:

  • NPN a PNP tranzistory
  • N-kanál a P-kanál MOSFET
  • JFET
  • triaky
  • tyristory
  • diody a LED diody (včetně dvojitých)
  • zenerovy diody (pouze do 4V)
  • rezistory (0,01Ω až 50MΩ)
  • kondenzátory (25pF až 100mF, měření ESR od 90nF)
  • indukčnost (0,01mH až 20H)

Popis používání:

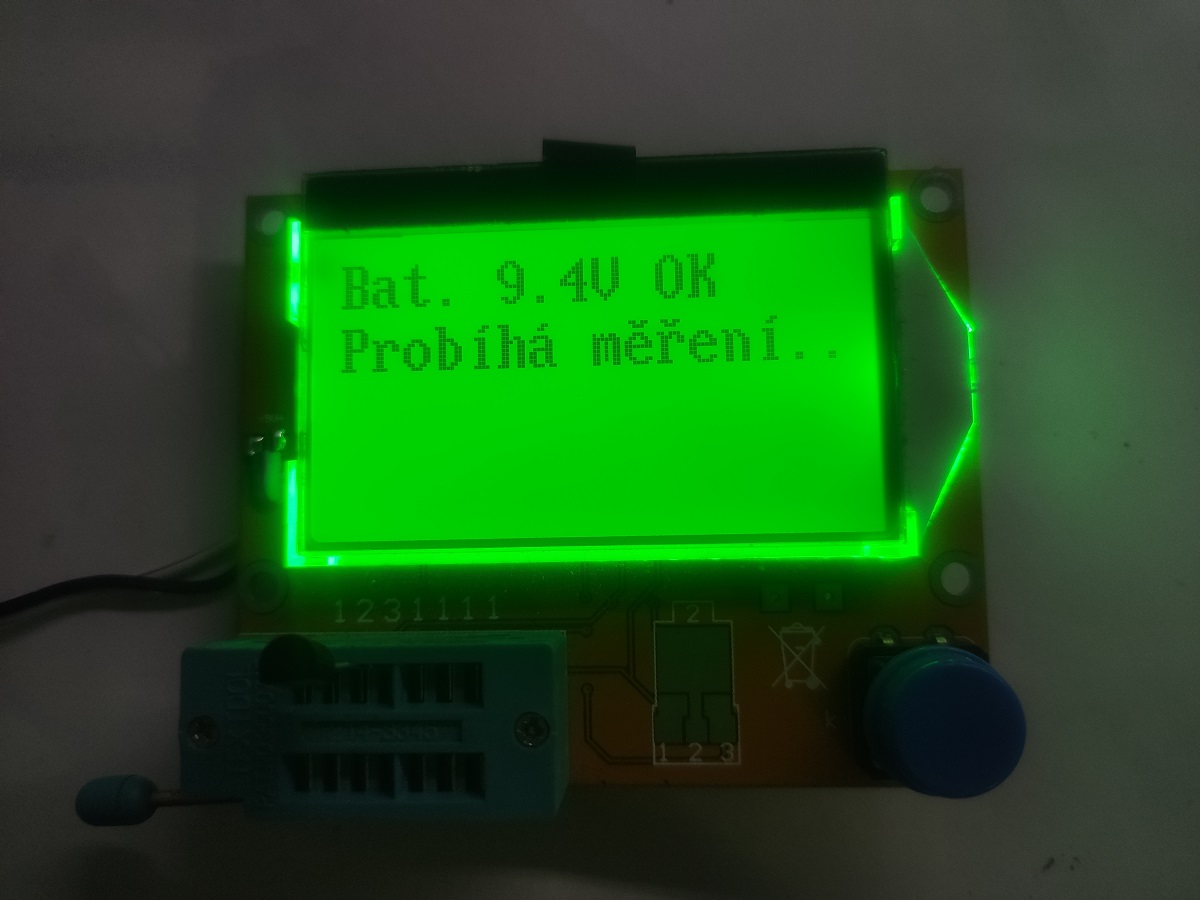

Součástí testeru je patice s páčkou, do které se zapojují měřené součástky. Kontakty v patici jsou zapojené tak, že je možné snadno měřit tranzistory a součástky s větší roztečí. Součástky se do patice zapojují pouze ve vypnutém stavu. V případě měření kondenzátorů, je nutné je nejdříve spolehlivě vybít, v opačném případě by mohlo dojít ke zničení testeru! Po vložení součástky do patice stiskneme tlačítko, během několika sekund se zobrazí příslušná součástka, její hodnoty a rozložení pinů. Při zapnutí je na displeji zobrazováno napětí baterie. Před odesláním je každý tester kalibrován. Rozmístění pinů v testovací patici:

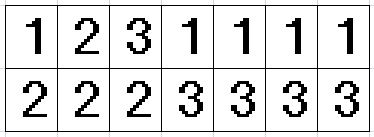

lcr t4 pinout

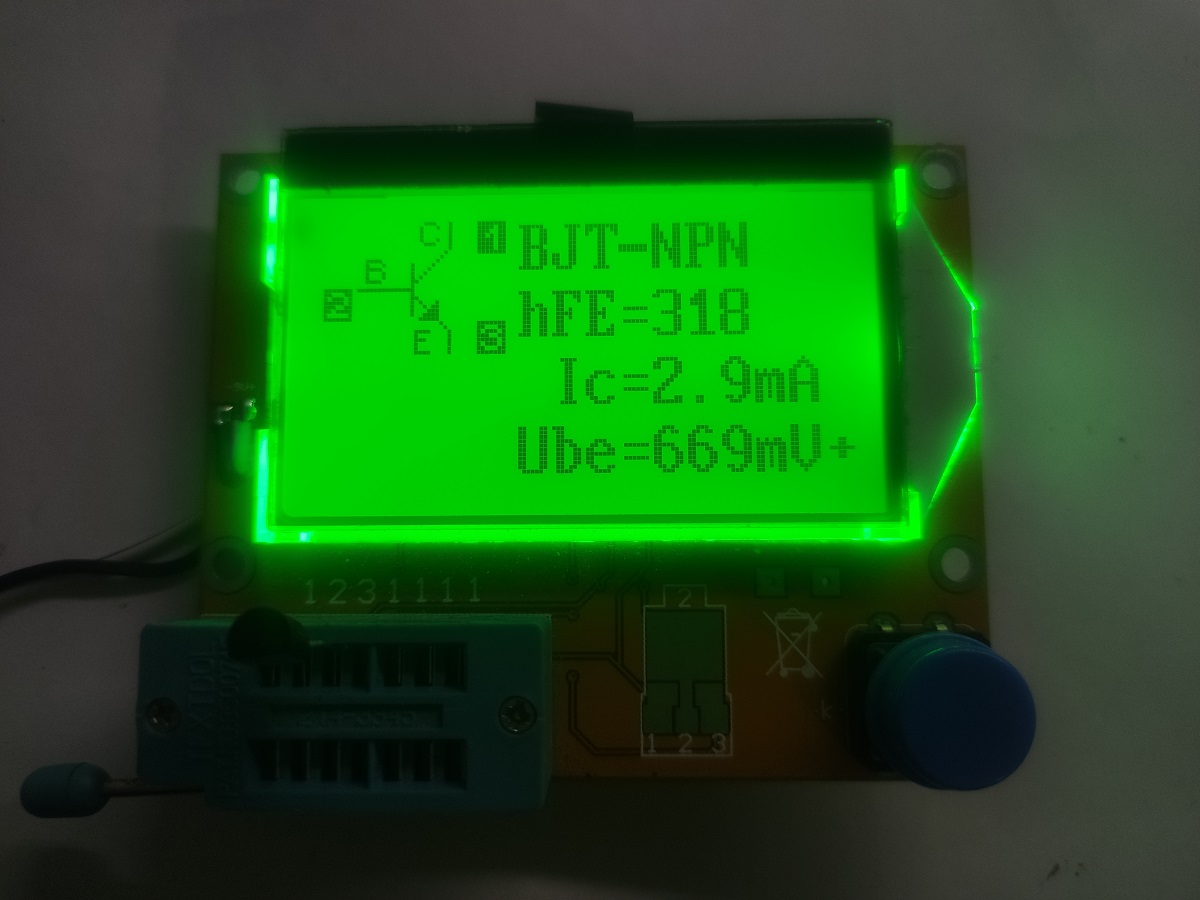

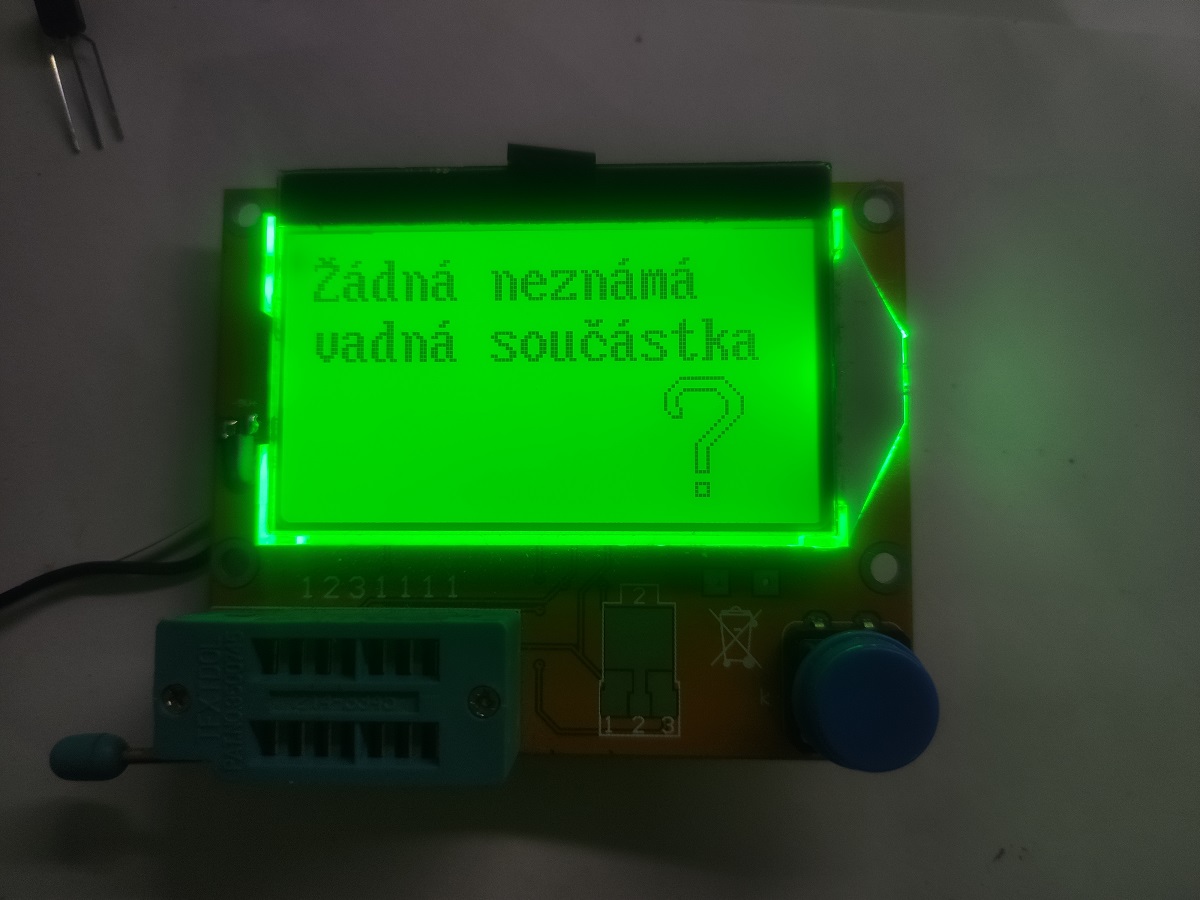

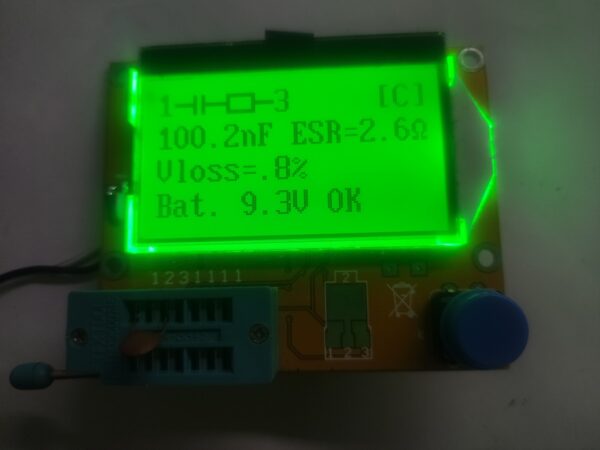

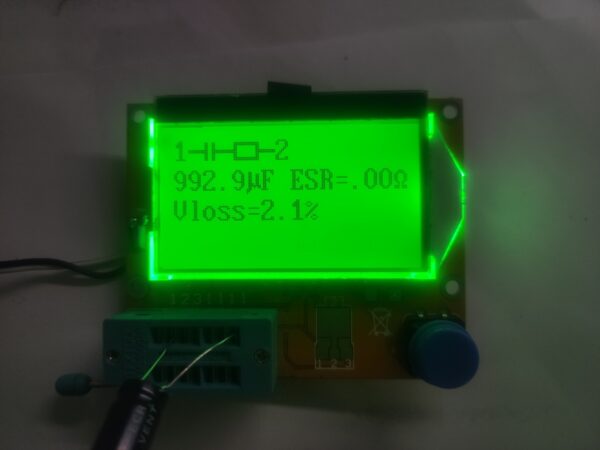

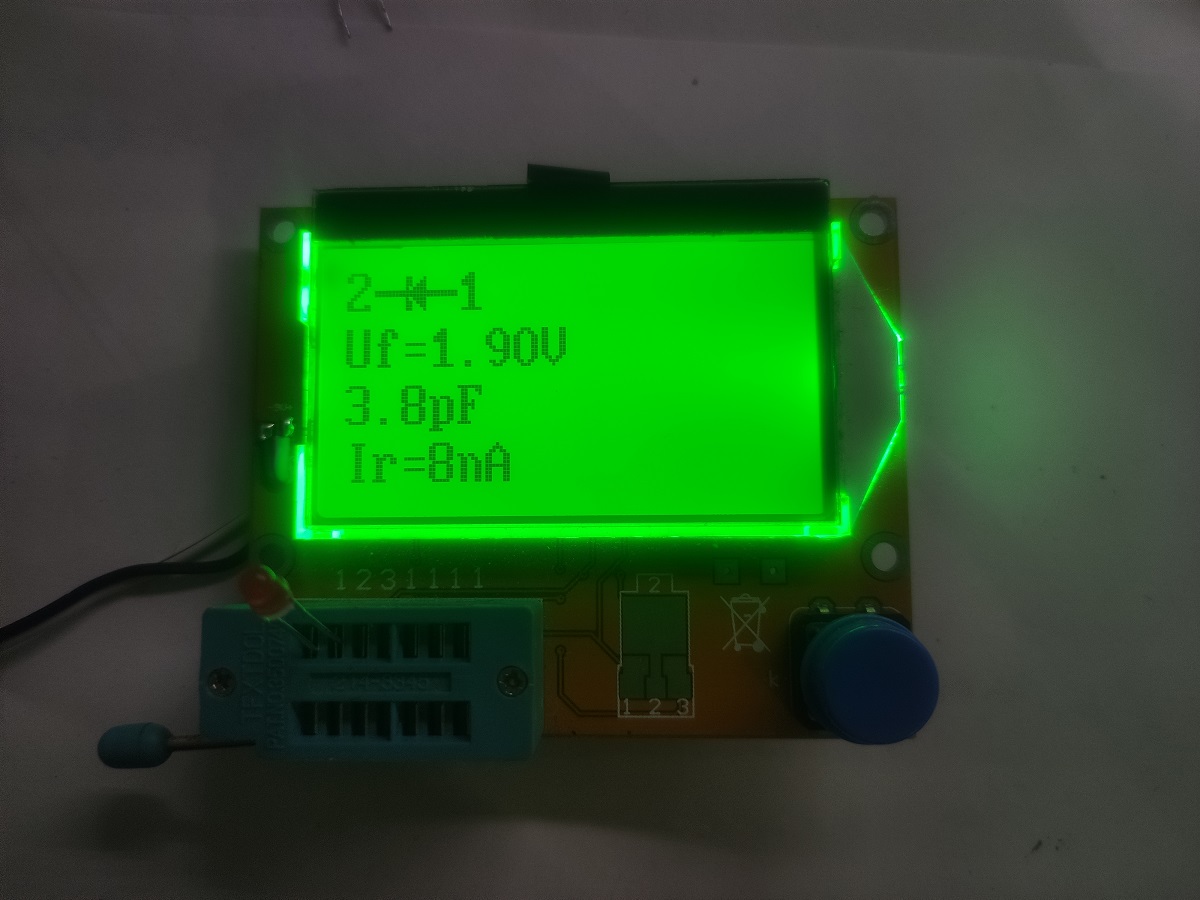

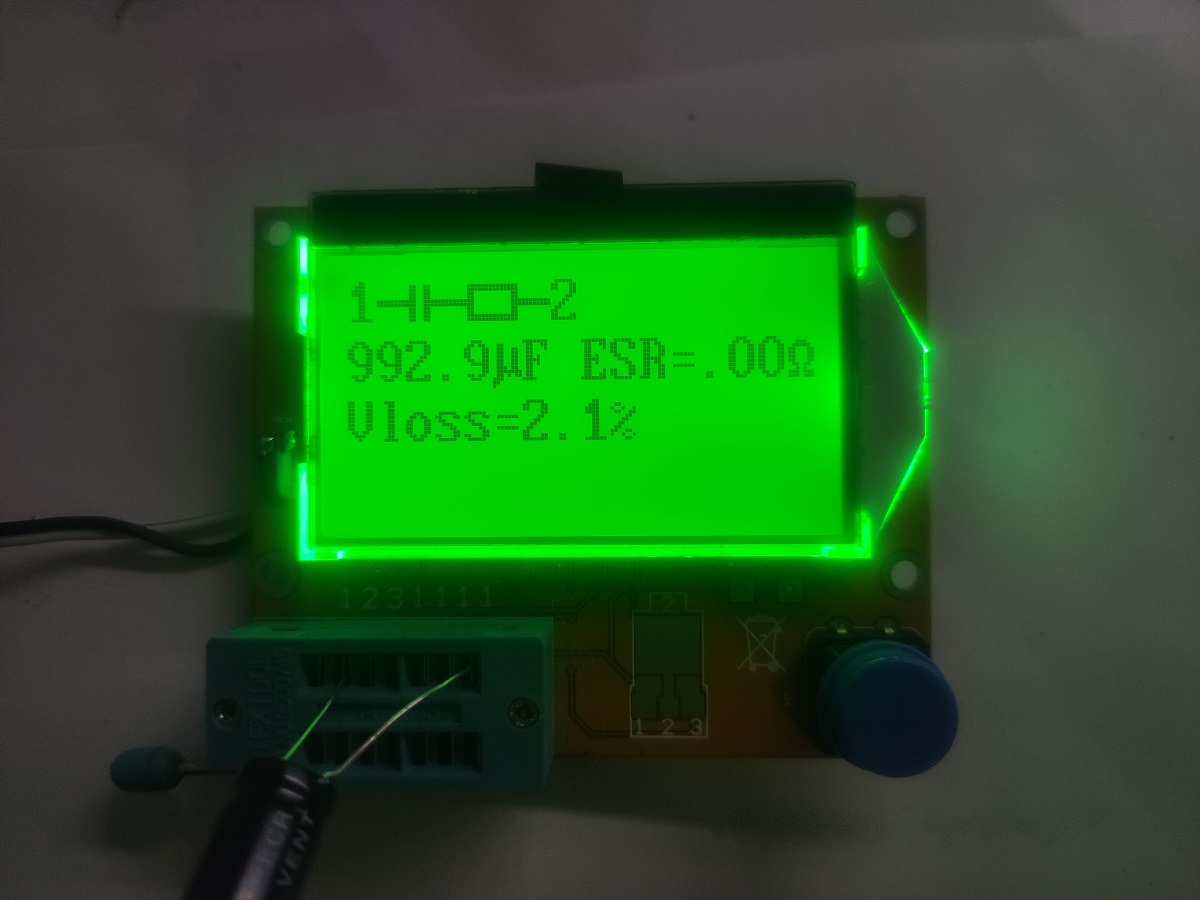

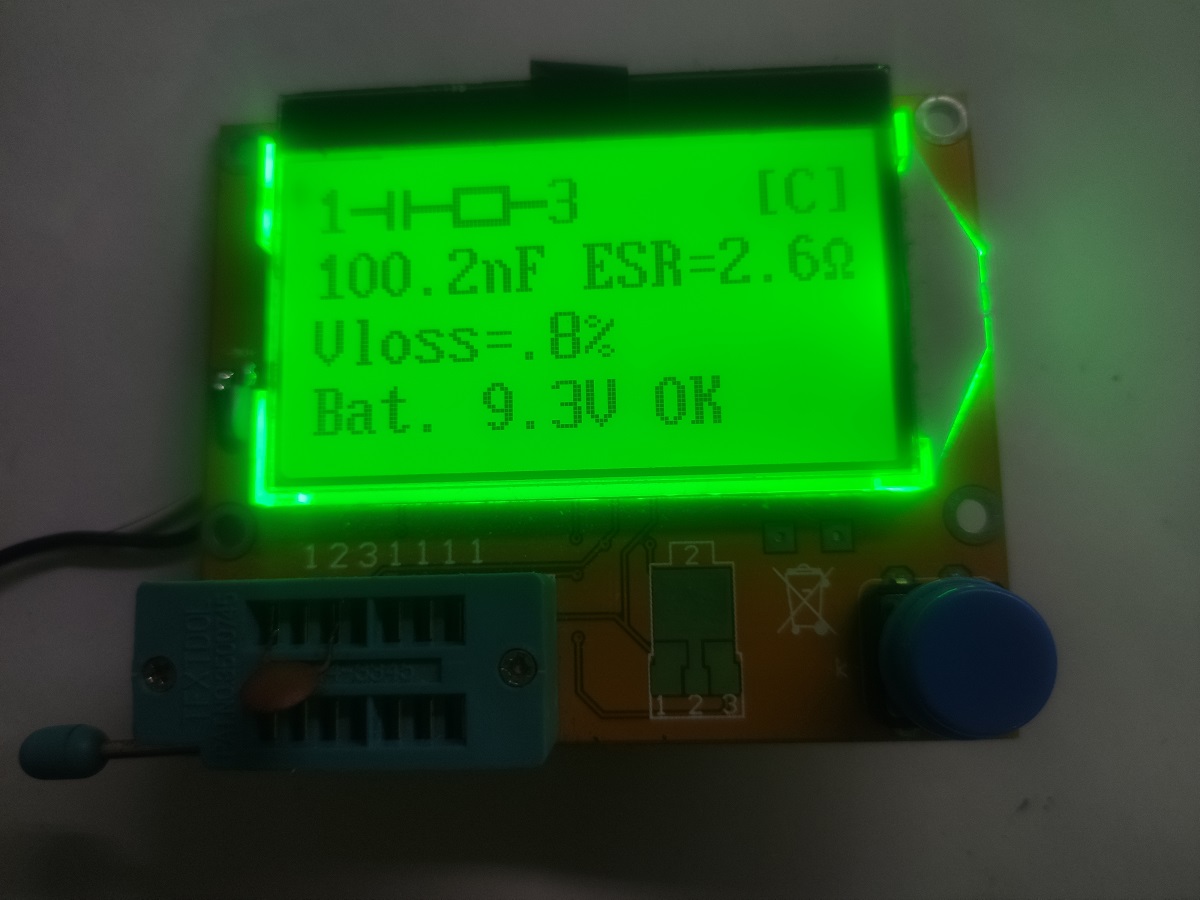

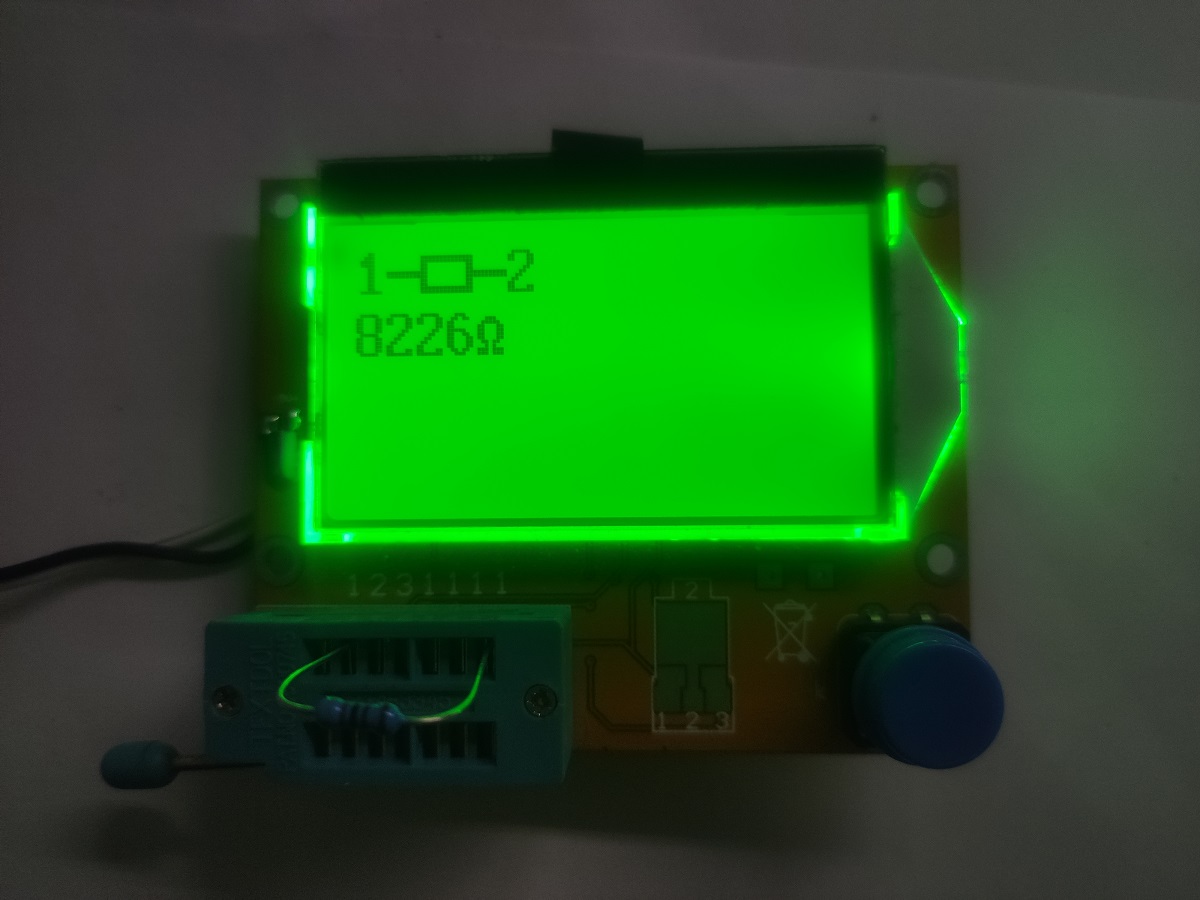

Příklady měřených součástek:

Objednávka:

Objednávku lze provézt pomocí emailu, více naleznete v záložce Kontakt. Veškeré ceny jsou uvedené včetně DPH.

 Tester LCR-T4 lokalizovaný do ČJ290 Kč
 9V baterie50 Kč
 Krabička na tester a baterii (vyrobená na 3D tiskárně)150 Kč
