Aktivní I2C pro dlouhé vedení s P82B715

Tento modul je navržen tak, aby umožňoval připojit I2C komunikaci až na 50m. Pokud zapojíte komunikaci bez tohoto modulu, lze využít maximálně 1m dlouhý kabel při rychlosti 100 kbaud. Primární vlastnost tohoto modulu je univerzálnost (master i slave zařízení) a použití k jakémukoliv zařízení. Jako hlavní obvod tohoto modulu se používá „bus extender“ NXP P82B715. Modul má na plošném spoji 4 pull-up rezistory, dva na straně zařízení a dva na straně kabelu. Na kabelové straně jsou osazeny TVS diody, které chrání zařízení master/slave před přepětím, které se může indukovat do kabelového vedení.

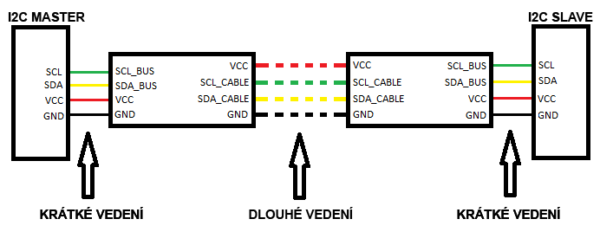

i2c extender

S tímto modulem lze použít 50m dlouhé vedení při rychlosti 100 kbaud nebo 100m při rychlosti 10 kbaud.

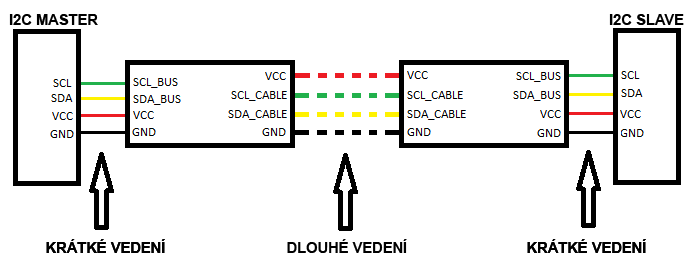

i2c extender

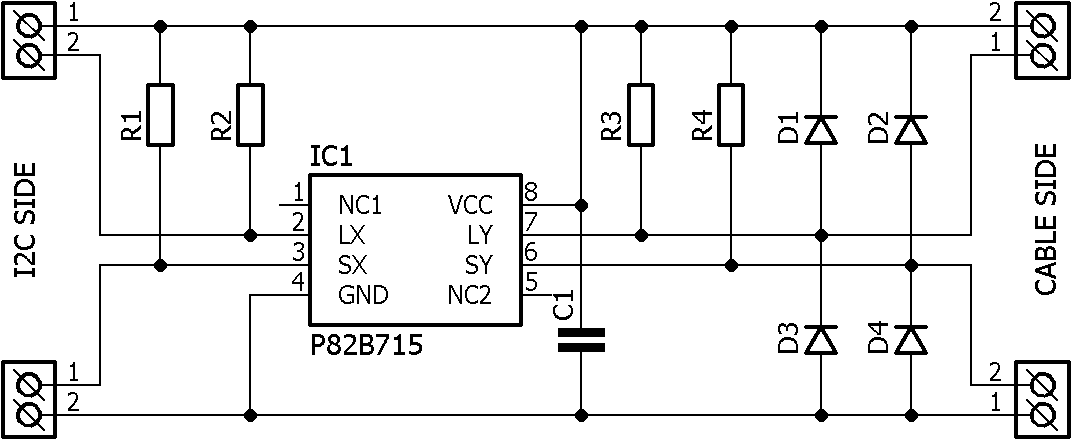

Obr.1 Schéma zapojení

Funkce:

  • distribuce I2C komunikace pomocí levných a dostupných UTP kabelů
  • duální/obousměrný – 1 verze modulu pro obě možnosti zapojení
  • rozsah napájecího napětí 3V až 12V
  • připojení pomocí šroubovacích svorkovnic

Osazovací plán a DPS:

i2c extender

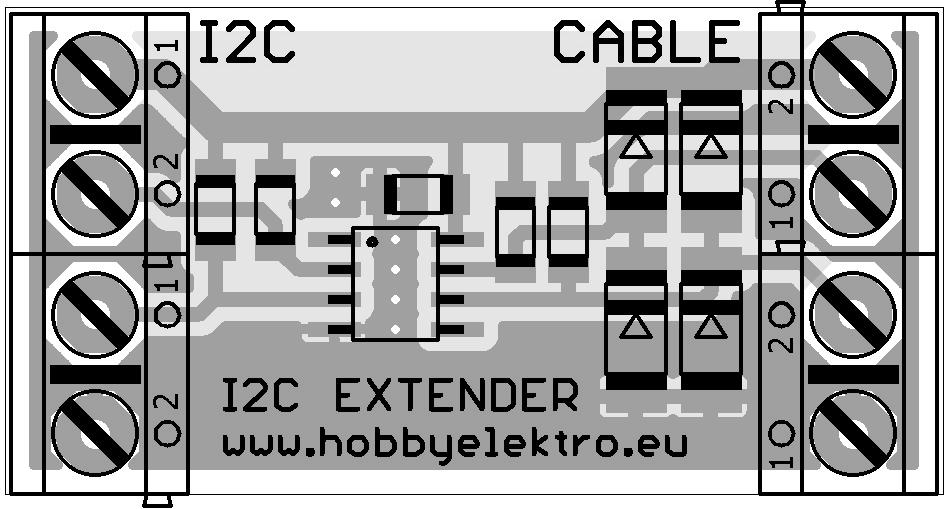

Obr.2 Osazovací plán DPS

i2c extender

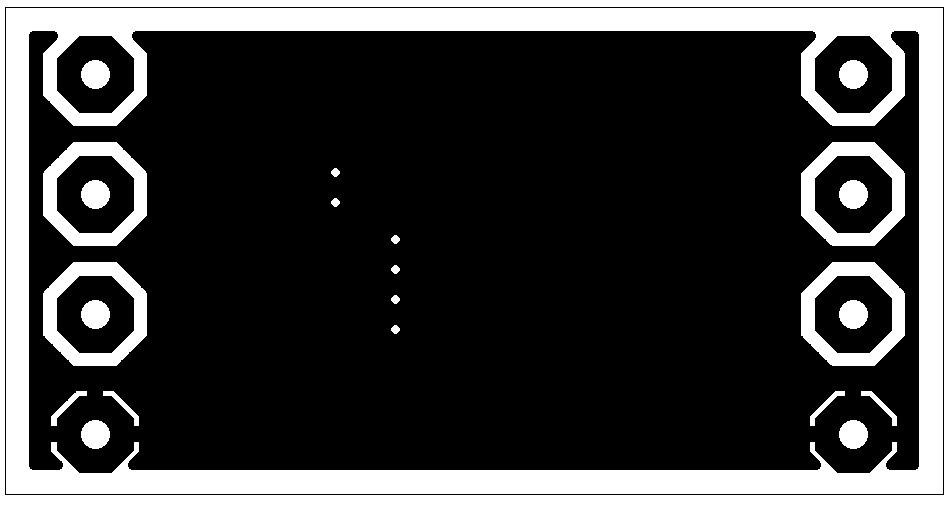

BOTTOM (originál 600 dpi)

i2c extender

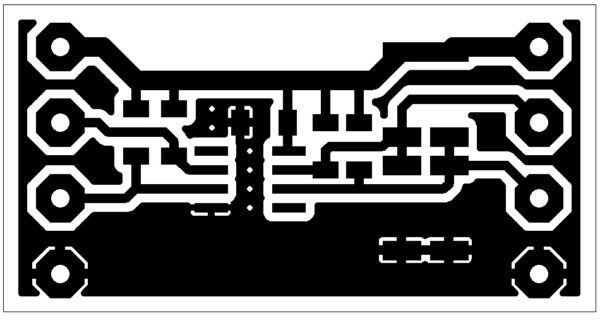

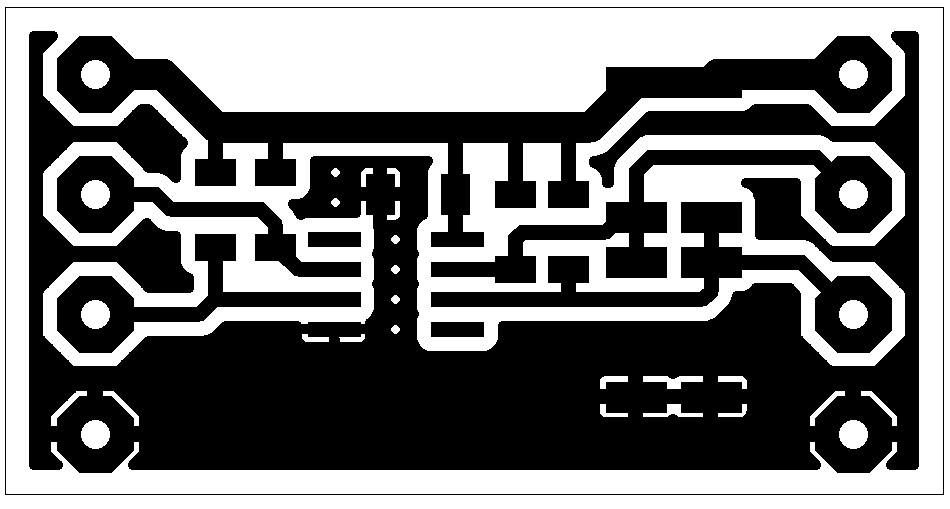

TOP (originál 600 dpi)

Seznam součástek:

R1-R4          4k7 1206
C1             100n 1206
D1-D4          SS16
IC1            P82B715
K1-K4          šroubovací svorkovnice

Modul je možné zakoupit v našem eshopu pomocí následujícího odkazu: Obchod

Reálné fotografie:

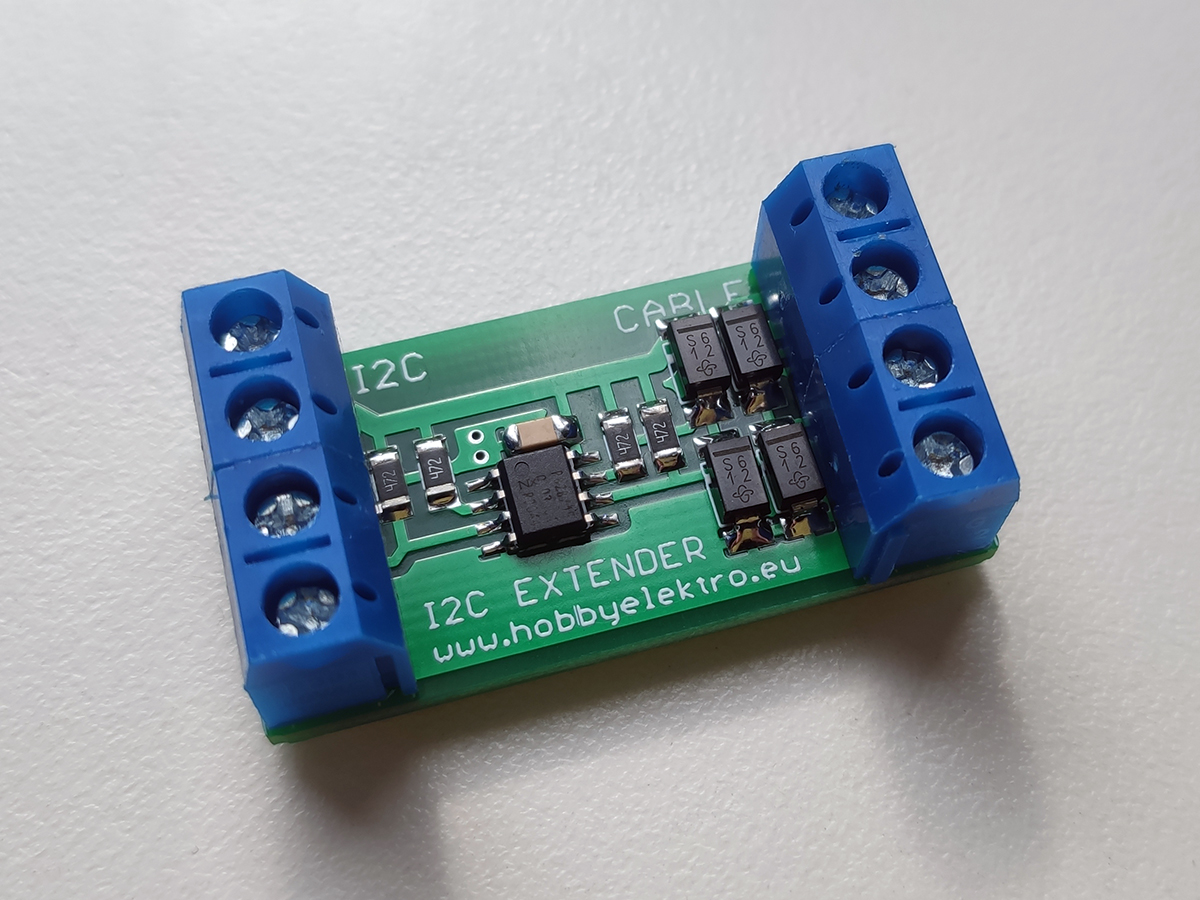

i2c extender
