Tester krystalů

Miniaturní tester krystalů s možností měření frekvence.

Následující tester krystalů umožňuje rychlé otestování krystalů od frekvence zhruba 0,5MHz. Kromě konektoru je celý navržen pro SMD montáž a umožňuje připojení čítače pro změření frekvence.

Schéma zapojení:

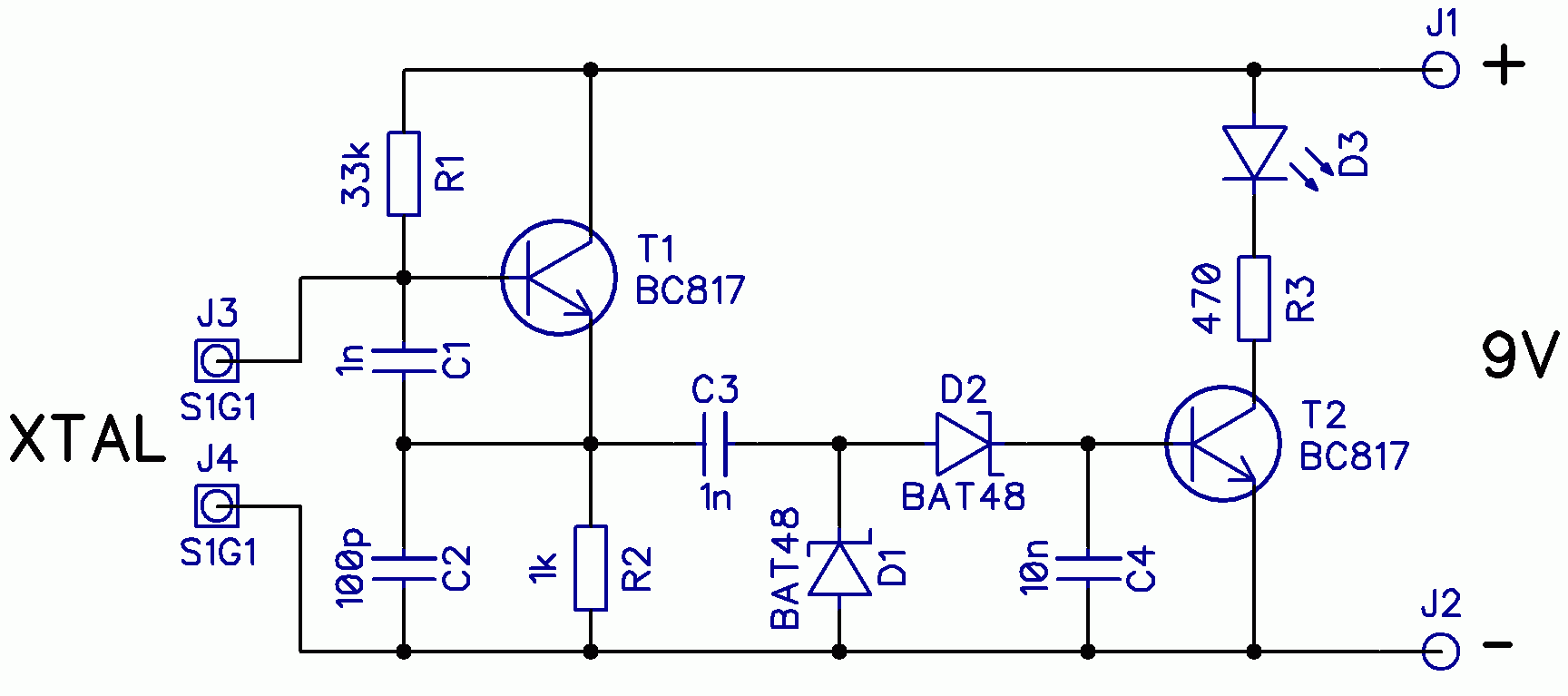

Na následujícím obrázku je schéma zapojení.

Obvod testeru je složen ze dvou samostatných částí. První, tvořená tranzistorem T1 je krystalový oscilátor. Krystal se samozřejmě připojuje externí a to na piny J3 a J4. Při připojení funkčního krystalu se tranzistorový oscilátor rozkmitá. Tento kmitočet je po průchodu kondenzátorem C3 usměrněn na diodách D1 a D2 a filtrován kondenzátorem C4. Takto usměrněné napětí je následně zesíleno tranzistorem T2, který rozsvítí diodu LED D3.

V případě potřeby je možné, nejlépe opět přes malý kondenzátor připojit k emitoru tranzistoru T1 i čítač a na něm číst frekvenci.

Konstrukce:

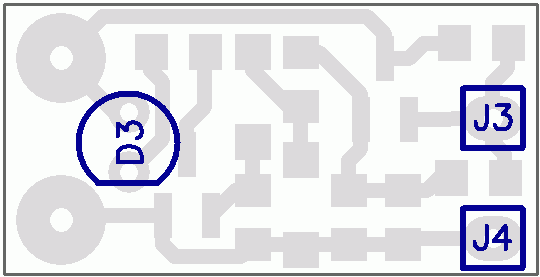

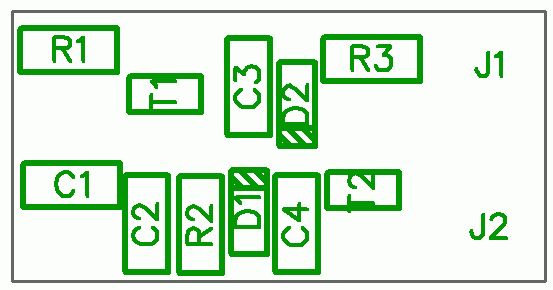

Tester krystalů byl navržen pro SMD provedení.

Zapojení bylo samozřejmě sestaveno a byla ověřena jeho správná funkce.

Seznam součástek
R1             33k 0805
R2             1k 0805
R3             470R 0805
C1             1n 0805
C2             100p 0805
C3             1n 0805
C4             10n 0805
D1             BAT48 SMD
D2             BAT48 SMD
D3             LED 3mm červená
T1             BC817
T2             BC817
