Obousměrný regulátor pro modelovou železnici

Rád bych Vám představil konstrukci regulátoru modelové železnice, která bude užitečná všem začínajícím nadšencům do modelové železnice. Jedná se vlastně o náhradu starého trafa pro ovládání, kde místo odbočky na vinutí otáčíme potenciometrem, který řídí výstupní PWM signál na kolejnicích.

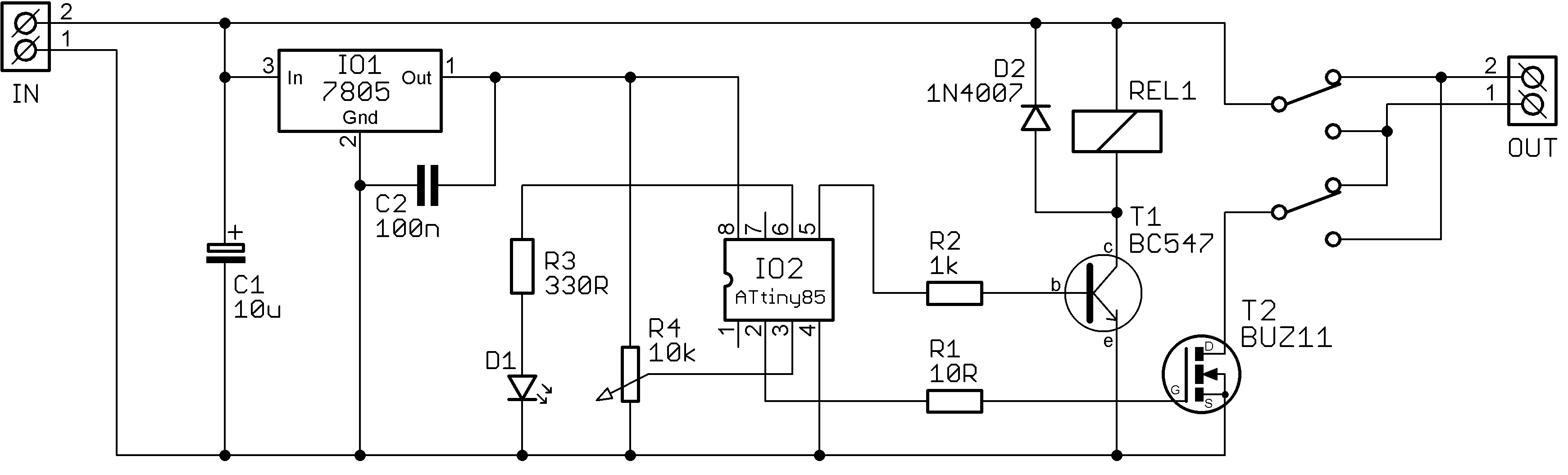

Schéma zapojení:

regulátor železnice schéma

Teď už k samotné konstrukci. Srdcem celé konstrukce je mikroprocesor ATtiny85 taktovaný na xx MHz.
Zapojení je napájeno napětím 12V nebo 24V (podle napájení kolejiště nutno dát i relé na toto napětí) na vstupních svorkách IN (kladný půl na IN2, záporný na IN1). Za vstupem je zapojen stabilizátor napětí 5V pro napájení mikroprocesoru. Jako vstupní prvek je zde použit lineární potenciometr, který je zapojen jako dělič napětí 0-5V. ATtiny85 má integrovaný 10 bitový AD převodník a umí tedy rozeznat hodnoty od 0 do 1023, jedna hodnota na potenciometru připadá cca 4,8mV.
Na portu PB0 je přes bázový rezistor 1k připojen NPN tranzistor, který spíná relé pro přepínání polarity výstupu na couvádní soupravy. LED dioda připojená na port PB1 slouží k indikaci středové polohy kdy na výstup nejde žádný signál, v tu chvíli svítí. Pro spínání výstupu je použit N-FET tranzistor BUZ11, který bez problému zvládnej bez chlazení spínat do zátěže 8A.

Na návrhu DPS jsou osazené dvě součástky SMD, keramický kondenzátor 100nF, který je přímo pod mikroprocesorem a antiparalelní dioda mezi vývody relé. Potenciometr v návrhu překrývá v návrhu mikroprocesor, ale fyzicky bude potenciometr vyveden vodorovně s plošným spojem. Vedle relé je vyvedena jedna drátová propojka.

Tento regulátor lze využít k jakémukoliv stejnosměrnému motoru pro řízení otáček včetně reverzace.

Program pro mikroprocesor v tuto chvíli není veřejně dostupný.

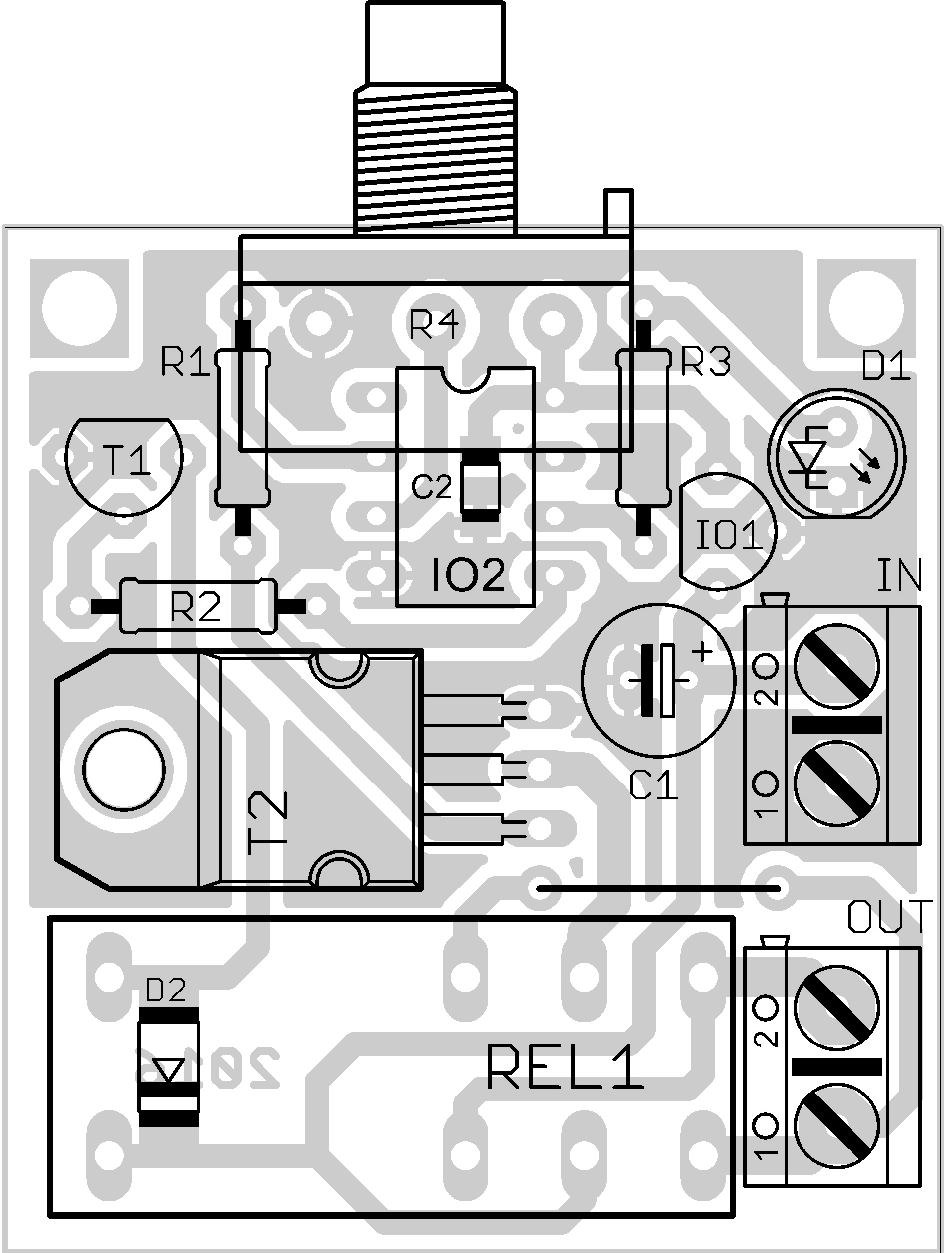

Osazovací plán:

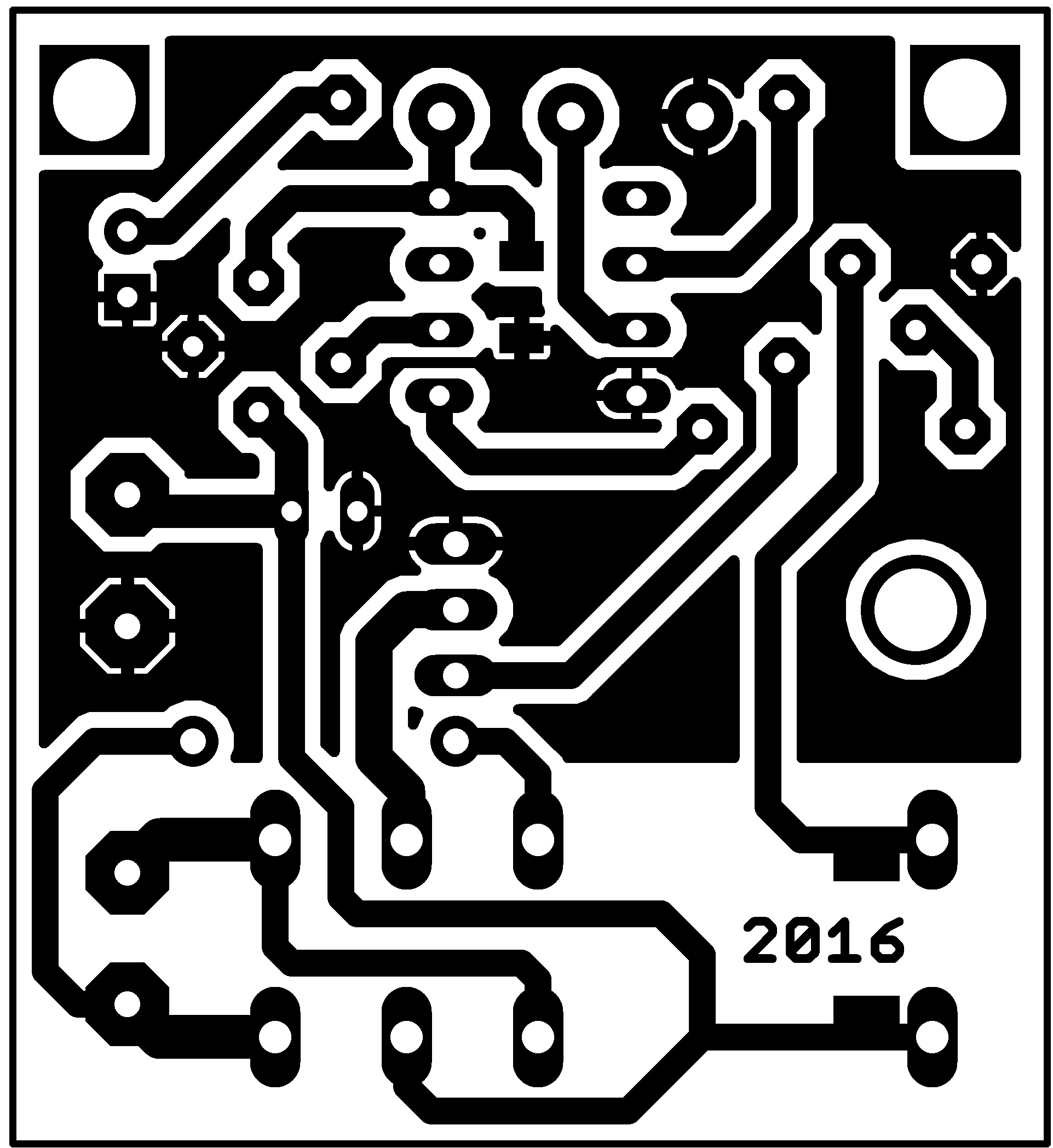

Deska plošných spojů:

regulátor železnice dps

Osazovací plán i DPS jsou v 1200dpi (jak vytisknout DPS naleznete v záložce Rady,návody). Skutečná velikost DPS je 40 x 43,8 mm.

Seznam součástek:
R1 10R
R2 1k
R3 330R
R4 10k potenciometr lin.
C1 10uF/35V elektret.
C2 100nF ker. SMD1206
D1 LED 5mm
D2 1N4007 SMD (M7)
T1 BC547
T2 BUZ11
IO1 7805
IO2 ATtiny85 + program
REL1 Finder řada 40 – 12V/24V
IN, OUT svorkovnice do DPS, 2 kontakty, RM 5mm

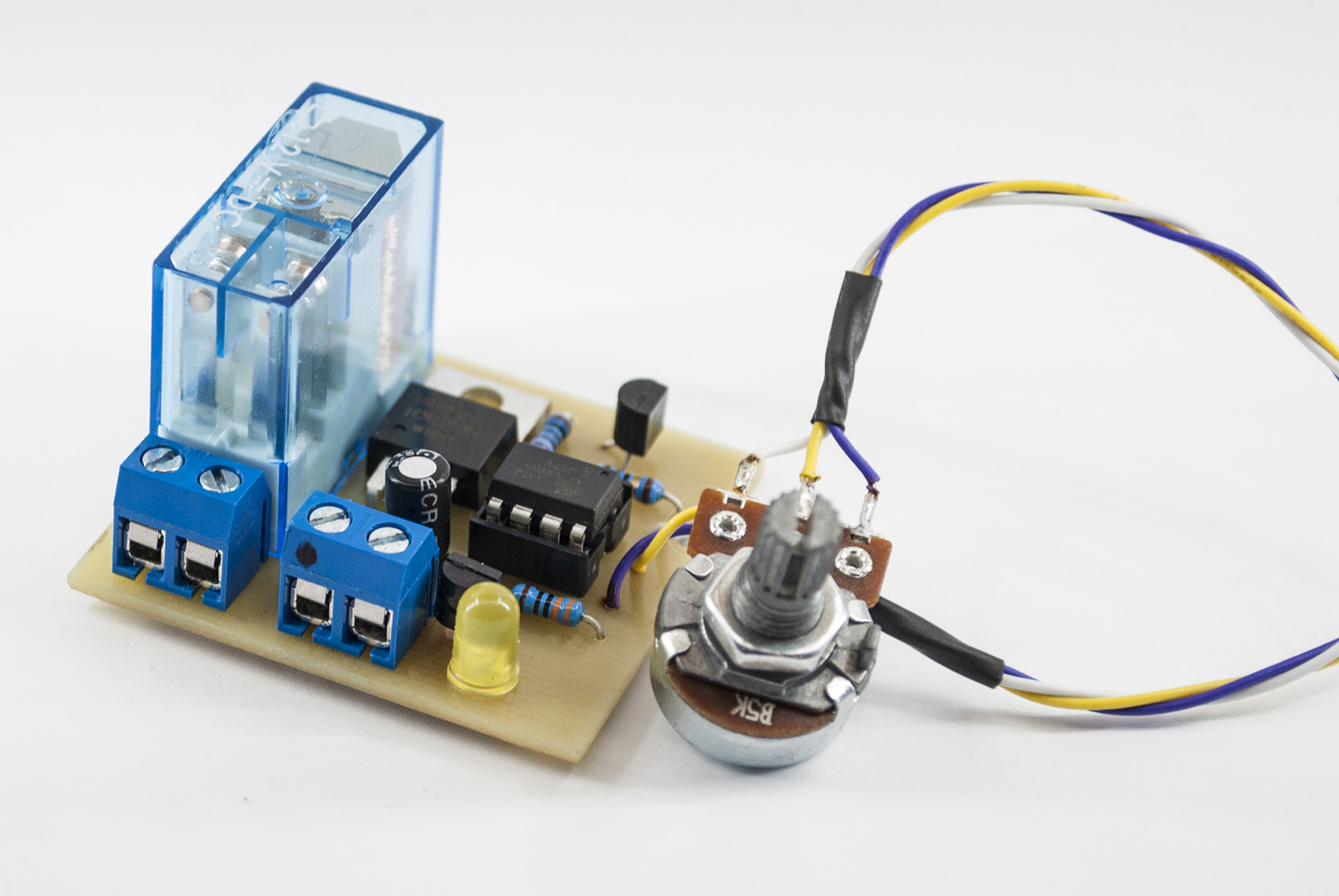

Reálné fotografie:

regulátor modelové železnice

Pro zájemce je možné zakoupit vrtanou a povrchově upravenou DPS na toto zapojení za 52 Kč nebo hotový a odzkoušený modul za 402 Kč. Je možné zakoupit pouze naprograomvaný mikroprocesor za 115 Kč. V případě zájmu nás kontaktujte.

V současné době se chystá nová verze regulátoru. Bude obsahovat možnost připojení ke střídavému zdroji a ochranu před zkratem na výstupu.
