Tento modul využije jistě každý, kdo pravidelně tiskne na 3D tiskárně. Výtisk je již hotov, ale tiskárna je stále zapnutá. Je již noc, případně se Vám nechce k tiskárně vstávat. Modul po dokončení tisku odpojí tiskárnu od napájení. Zapojení stačí vřadit do primární strany napájecího zdroje, připojit 12V nebo 24V přímo ze zdroje a následně připojit vodič z hotendu nebo heatbedu, který dává modulu signál o chodu zařízení.

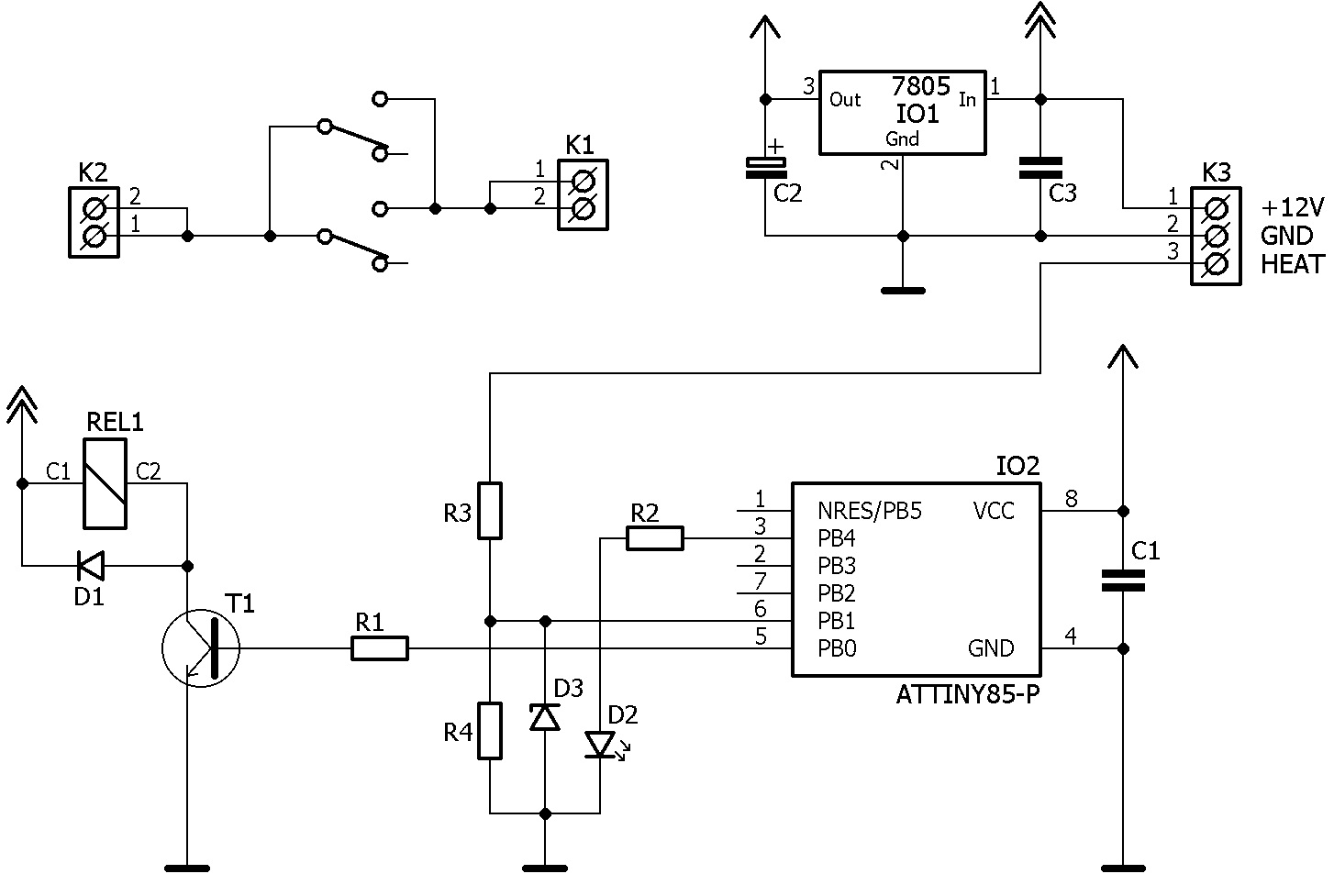

Schéma zapojení:
Popis zapojení:
Modul je napájený stejnosměrným napětím z napájecího zdroje pro 3D tiskárnu. Zapojení obsahuje stabilizátor napětí na 5V pro napájení mikroprocesoru. Napájecí napětí musí být dle osazeného relé (standardně 12V a 24V). Ihned po přivedení napájení sepne relé REL1, které přidrží napájení pro hlavní zdroj, k zapojení je tedy nutné připojit tlačítko nebo vypínač na 230V. Od té doby mikroprocesor časuje 5 minut, po uplynutí rozepne relé a odpojí napájení pro zdroj. Pokud na vstup „HEAT“ připojíte ovládací pin pro hotend nebo heatbed, časovač se resetuje. V praxi to znamená to, že v průběhu tisku ti časovač neustále resetován, ale po skončení tisku časovač dočasuje a vypne napájení pro tiskárnu. Další zapnutí se provede stiskem tlačítka, které překlene kontakty relé, zdroj zapne, modul sepne relé a znovu dokola. LED dioda signalizuje časování modulu. Dioda svítí, pokud poslední impulz přišel před méně než 10s, pokud dioda bliká, již modul časuje k vypnutí.

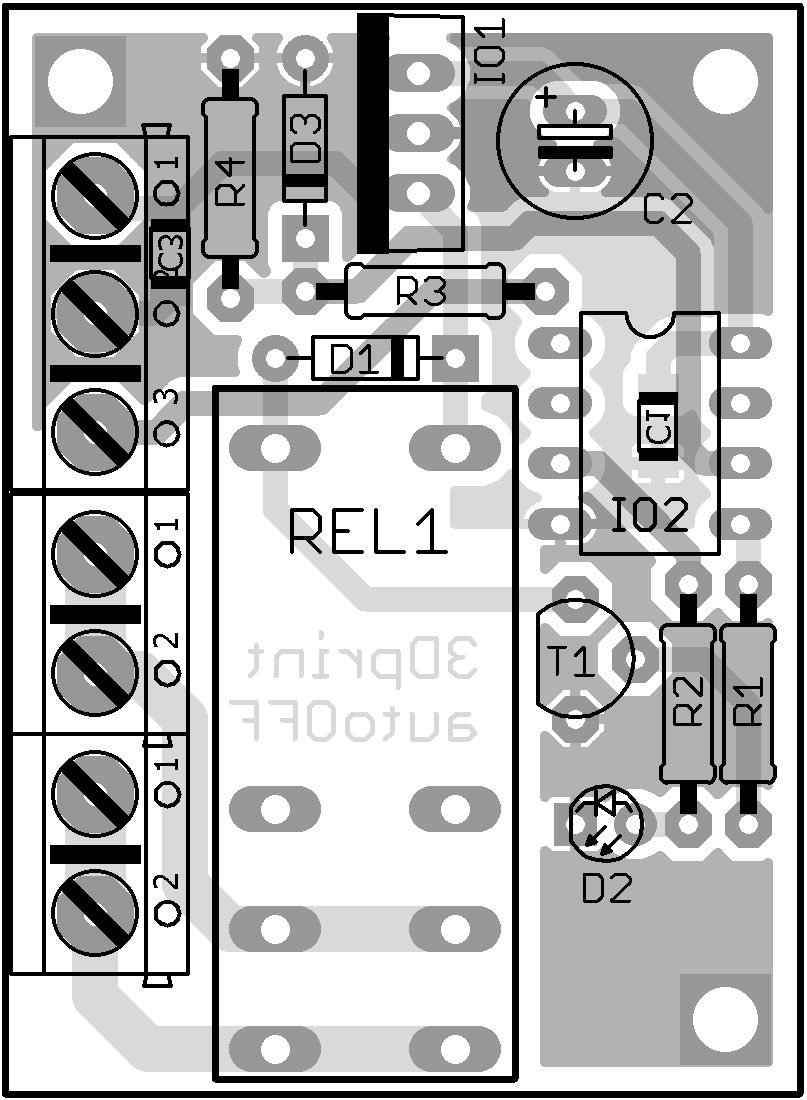

Osazovací plán a DPS:

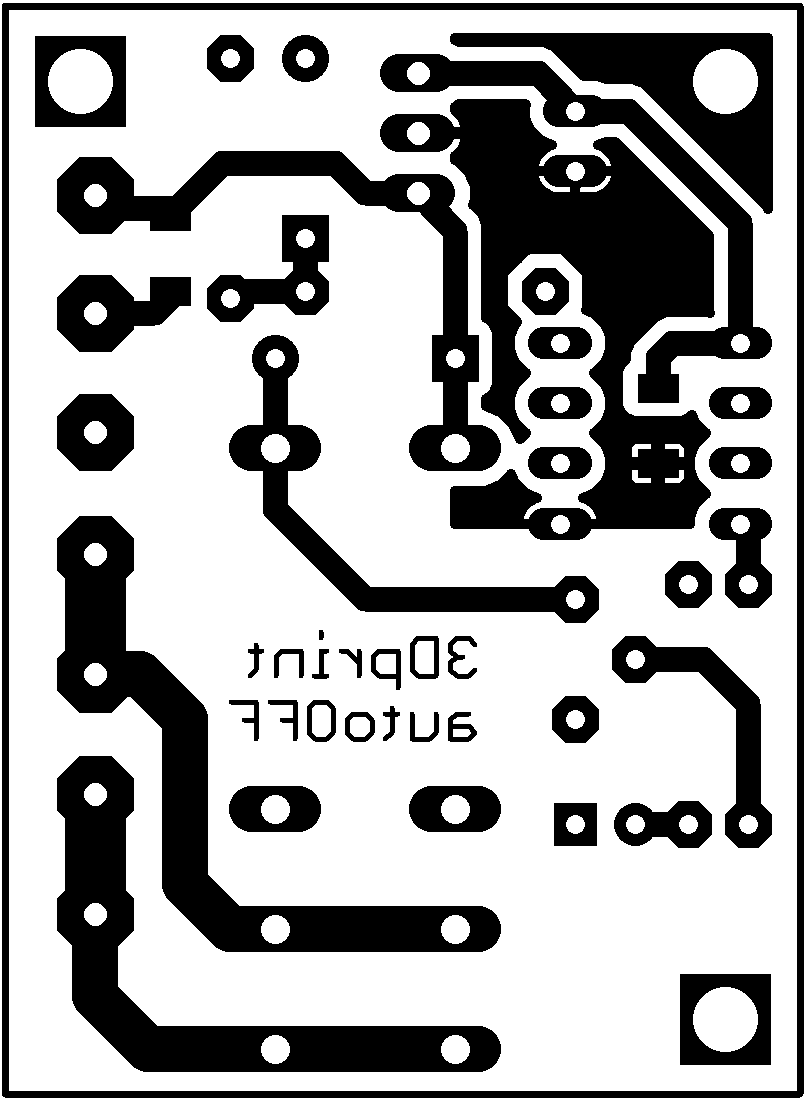

 Spodní vrstva |

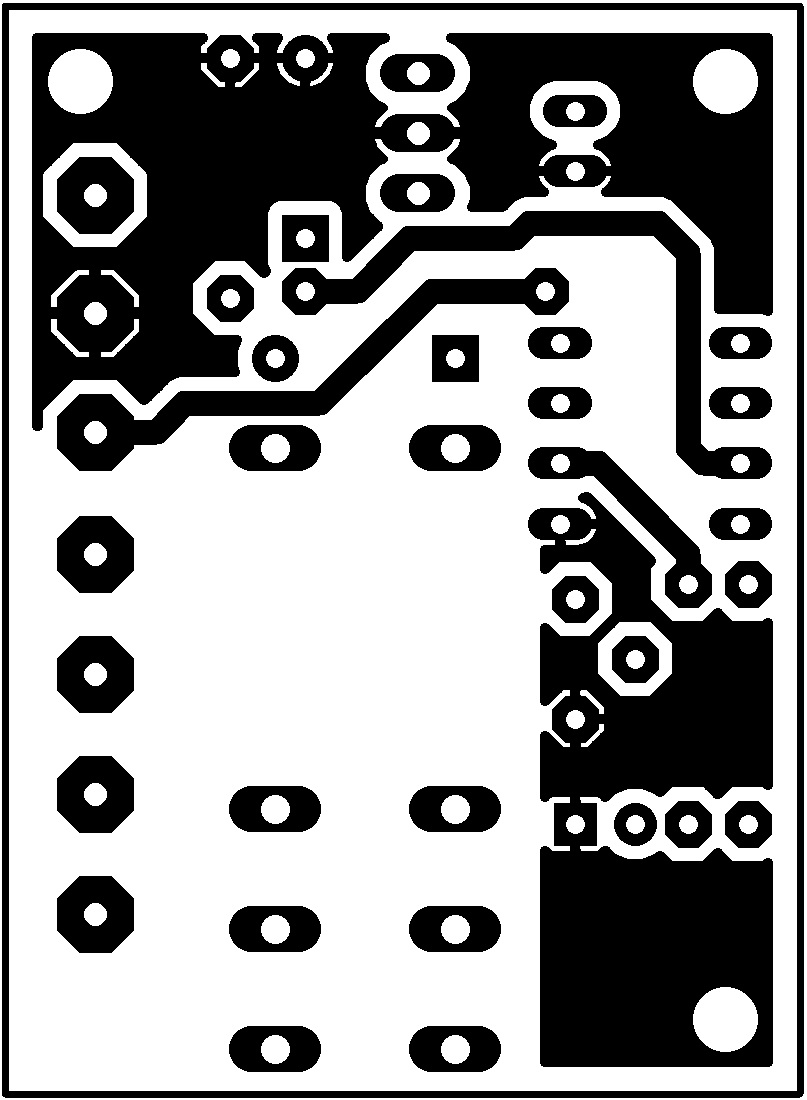

 Vrchní vrstva |
Osazovací plán i DPS jsou 1:1 600dpi (jak vytisknout DPS naleznete v článku Jak vytisknout DPS). Skutečná velikost DPS je 46,0 x 33,6 mm. Předlohy DPS jsou vždy z pohledové strany, vlevo spodní vrstva (bottom), vpravo horní vrstva (top).

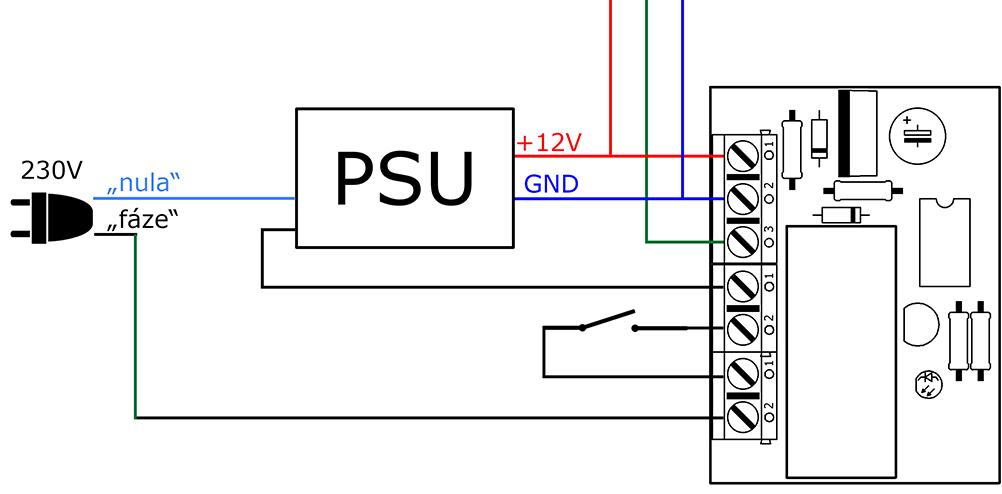

Připojení k 3D tiskárně provedeme dle výše uvedeného obrázku. Zelený vodič je ovládací pól napájení topného tělíska hotendu nebo napájení heatbedu. Napájení se připojí paralelně k napájení desky 3D tiskárny. Repozitář s kompletním projektem je k dispozici zde: https://github.com/hobbyelektro/3d_printer_automatic_shutdown. Pokud potřebujete poradit s připojením k Vaší 3D tiskárně, neváhejte nás kontaktovat a my připravíme návod pro připojení dle Vašich požadavků.

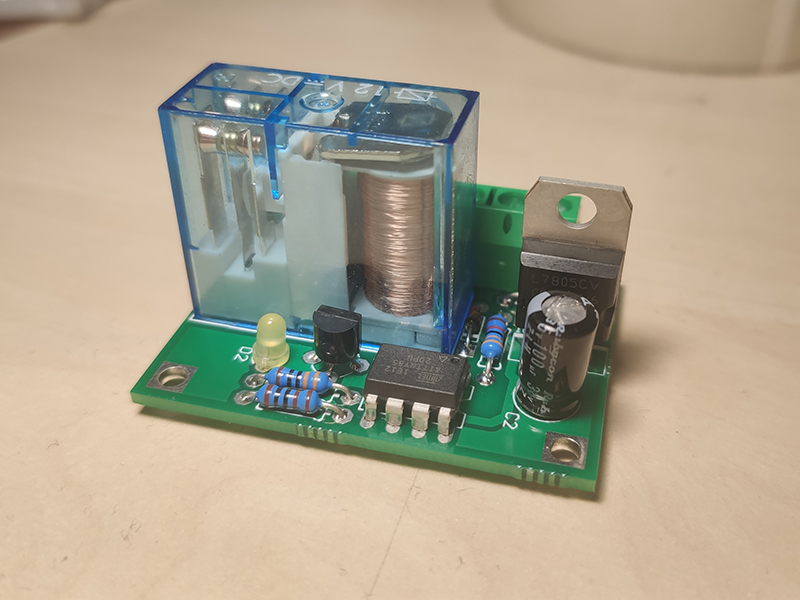

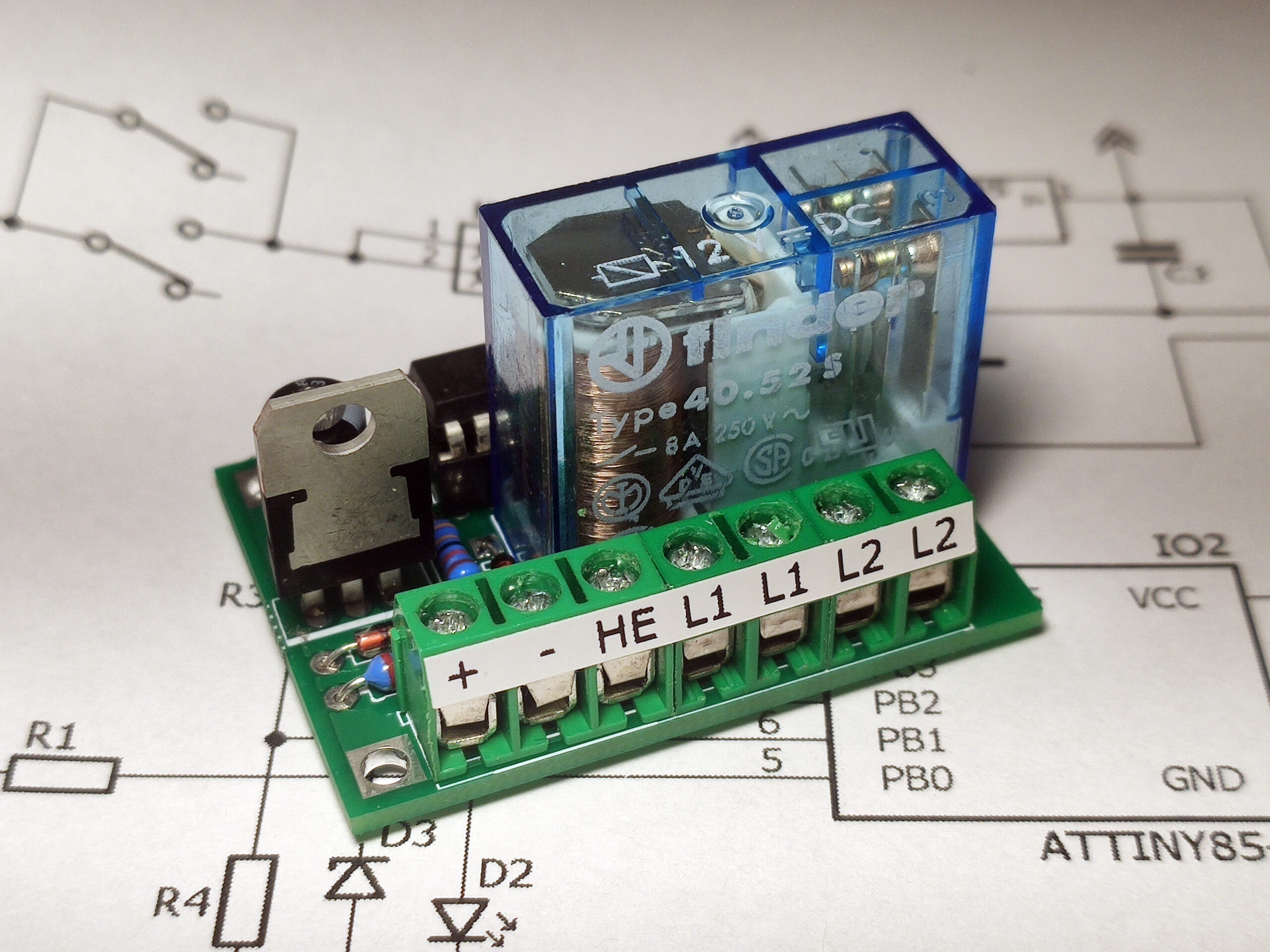

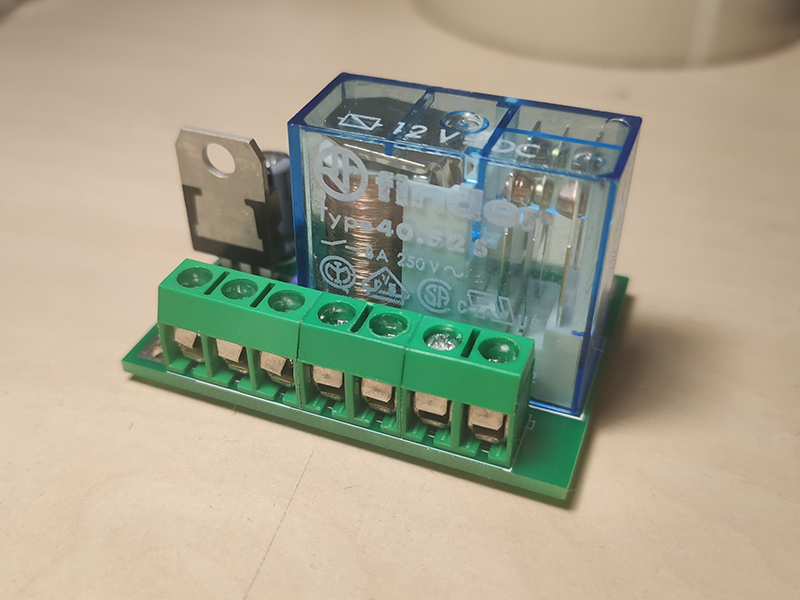

Reálné fotografie:
 |
 |
Seznam součástek:
| C1, C3 | 100nF keramický SMD 1206 |
| C2 | 100uF/35V elektrolytický |
| D1 | 1N4148 |
| D2 | LED dioda 3mm |
| D3 | 5V1 zenerova dioda |
| R1 | 1k |
| R2 | 330R |
| R3 | 33k (12V), 47k (24V) |
| R4 | 22k (12V), 12k (24V) |
| T1 | BC547 |
| IO1 | 7805 (5V stabilizátor) |
| IO2 | ATtiny85 + program |
| REL1 | Finder 40.52S (12/24V) |
| K1, K2 | šroubovací svorkovnice 2pin RM5 |
| K3 | šroubovací svorkovnice 3pin RM5 |
Objednávka:
Objednávku lze nově provádět pomocí eshopu, odkazy na produkty jsou v následující tabulce. Veškeré ceny jsou uvedené včetně DPH.
| Hotový a odzkoušený modul | Modul automatické vypnutí 3D tiskárny |
| Stavebnice | 361 Kč |
| Naprogramovaný mikroprocesor | 115 Kč |
| Deska plošných spojů | DPS Automatické vypnutí 3D tiskárny |
jde ten modul připojit k Průša i3 Mk3S?
Dobrý den, ano k této tiskárně lze modul připojit. Na email jsem odeslal návod pro připojení ke zmíněné tiskárně. Adam – Hobbyelektro.
Hello, How about anycubic chiron connection guide?
Hello, look at the picture in the article. Connect the red wire to the V + power supply. Connect the dark blue wire to the V- (COM) power supply. Connect the yellow (green in the picture) wire to the output for the hotend or heatbed. Connect the black wires as the image.
Dobrý deň. Stiahol som si od vás dokumentáciu k výrobe plošného spoja. Len že v Kicad mi ju otvorí ako prážny súbor
Dobrý den,
publikované soubory pro plošný spoj jsou ze softwaru EAGLE. V KiCadu je tedy nelze otevřít.
S pozdravem, Adam – HobbyElektro.eu
Dobrý den,
může být místo tlačítka –
“ Další zapnutí se provede stiskem tlačítka, které překlene kontakty relé, zdroj zapne, modul sepne relé“
-použita wifi zásuvka ?
Dobrý den,
Wi-Fi zásuvku pro aktivaci časovače lze použít. Spínaná fáze ze zásuvky se přivede do třetí svorky z pravé strany (druhá zůstane nezapojená). Jen pozor, spousty Wi-Fi zásuvek na našem trhu jsou dle francouzské normy, která počítá s fází v pravo, tedy u nás vypínají nulový vodič.
S pozdravem, Adam – HobbyElektro.eu
