Již v minulosti jsme jeden indikátor vybuzení uveřejnili. Myslím, že to bylo v roce 2014 a byl s obvodem LM3914. Proti předešlé konstrukci je tento indikátor vybuzení s AN6884 menší, jednodušší a naprosto dostačující v zapojení, kde je k indikaci stačí pouze 5 LED diod.

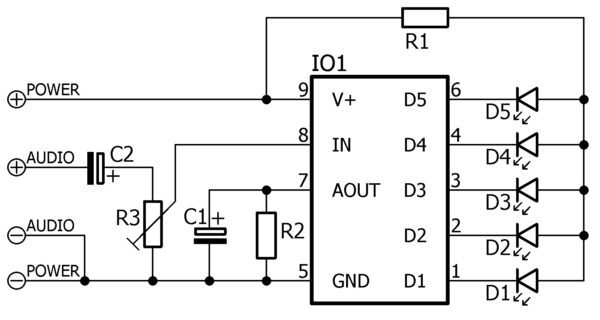

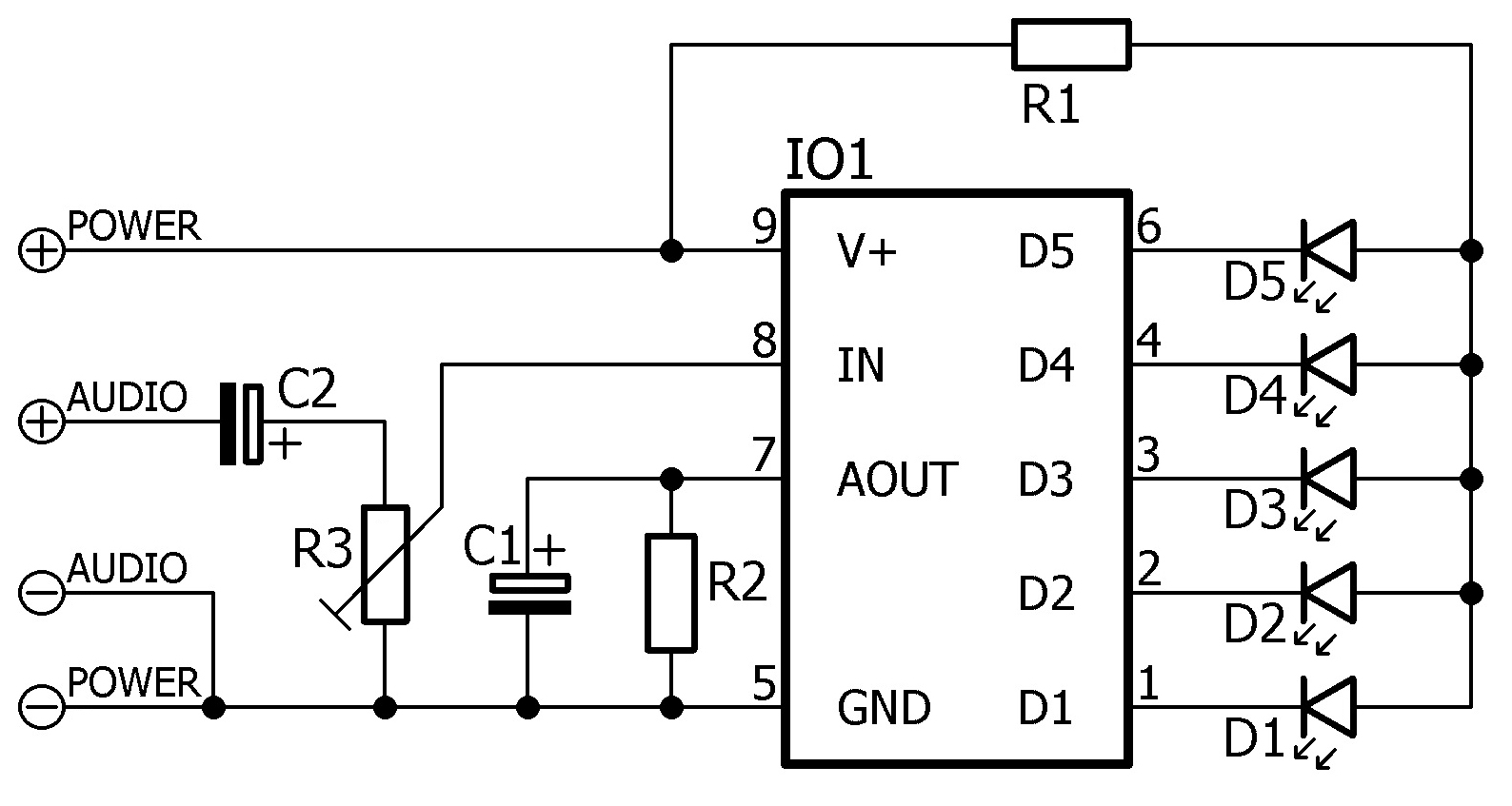

Schéma zapojení:
Srdcem celého indikátoru je jednoúčelový integrovaný obvod AN6884. Lze jej také najít pod označením KA2284, DBL1016, BA6124 a BA6125. Hojně je využíván hlavně v ozvučovací technice, jelikož ke své správné funkci nepotřebuje mnoho součástek a zabere tedy i málo místa. Uvnitř integrovaného obvodu je 6 operačních zesilovačů, 1 slouží k zesílení vstupního signálu a zbylých 5 už k řízení úrovní spínání LED diod na výstupu. Datasheet k tomuto obvodu je k nalezení zde: https://www.alldatasheet.com/datasheet-pdf/pdf/13421/PANASONIC/AN6884.html
Audio signál je přiveden přes oddělovací kondenzátor C2 na trimr R3 na vstupní pin 8. Trimrem lze plynule nastavovat citlivost indikátoru. Rezistor R2 a kondenzátor C1 jsou připojené na pin 7 (výstup vnitřního zesilovače). Rezistor R1, který je v sérii v napájení LED diod omezuje protékající proud přes LED diody. Zapojení je možné provozovat v rozsahu napájení 4-16V. Hodnota rezistoru R1 odpovídá napájecímu napětí 12V, při změně napájení je nutné hodnotu rezistoru změnit dle následující tabulky:
| Napájení: | Rezistor R1: |
| 5V | 22R |
| 9V | 47R |
| 12V | 68R |
| 15V | 100R |

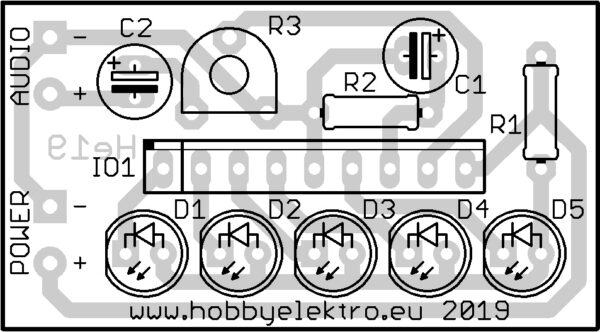

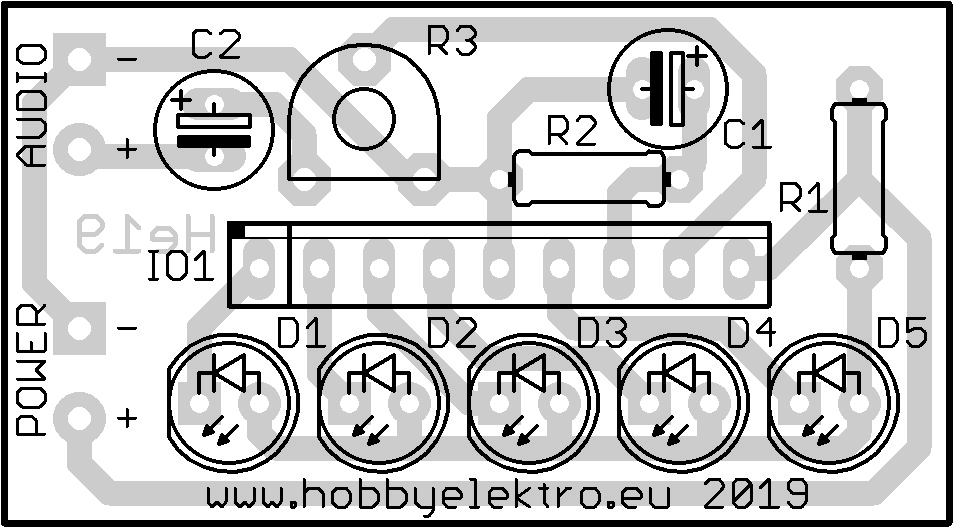

Osazovací plán:

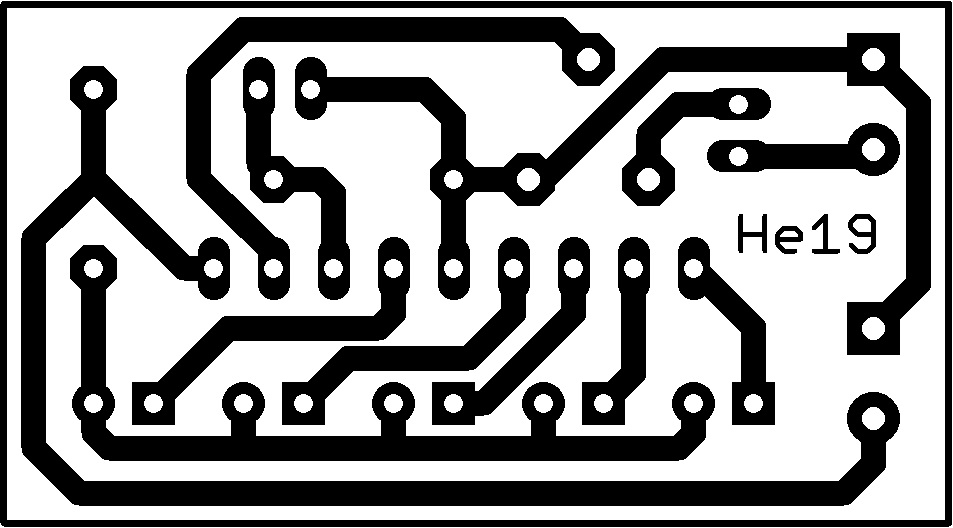

Deska plošných spojů:
Osazovací plán i DPS jsou v 600dpi (jak vytisknout DPS naleznete v článku Jak vytisknout DPS). Skutečná velikost DPS je 40 x 22 mm.
Seznam součástek:
| R1 | 68R (dle tabulky) |
| R2 | 10k |
| R3 | 10k trimr 6mm |
| C1 | 10uF/16V elektret. |
| C2 | 2,2uF/16V elektret. |
| D1-D3 | LED dioda 5mm zelená |
| D4 | LED dioda 5mm oranžová (žlutá) |
| D5 | LED dioda 5mm červená |
| IO1 | AN6884 (KA2284, DBL1016, BA6124, BA6125) |
