Korekční stereo předzesilovač HiFi

Tento článek pochází ze zrušené stránky Pandatron.cz. Postupem času v této kategorii budu uveřejňovat články, které se podařilo zachránit před zrušení stránek.

Překreslený korekční HiFi zesilovač s obvodem LM1036N doplněný o motiv desky s plošnými spoji.

Před časem zde byl uveřejněn článek popisující stavebnici z obchodu umístěnou do plastové krabičky. Článek měl velký ohlas, bohužel u něho chyběl motiv desky s plošnými spoji, který zde však ani nebylo možné publikovat. Tento článek je tedy jakýsi dodatek popisující ten samý zesilovač, ovšem již s překresleným schématem zapojení a motivem desky s plošnými spoji.

hifi předzesilovač
Sestavený korekční předzesilovač

Jedná se tedy o ověřené zapojení korekčního zesilovače pyšnícího se označením HiFi. Celkové harmonické zkreslení zesilovače nepřesahuje hodnotu 0,06% (při vstupním napětí 1V, napájecím napětí 12V a frekvenci 1kHz).

Technické parametry LM1036N:

Napájecí napětí: 9 – 16V
Odběr proudu: 35mA při 12V
Vstupní napětí: max. 1,6V
Vstupní impedance: 30 kOhm
Výstupní napětí: 1,0 Vef (při Ucc=12V, f=1 kHz)
Výstupní odpor: 20 Ohm
Celkové harmonické zkreslení: 0,06% (při Ucc=12V, f=1 kHz, Uvst=1,0 Vef)
Odstup signál/šum: 80 dB
Oddělení kanálů: -80 dB
Rozsah regulace hlasitosti: -75 až 0 dB
Rozsah regulace výšek: +-15 dB (fs=16 kHz)
Rozsah regulace hloubek: +-15 dB (fs=40 Hz)
Vstupní proud (piny 4,7,9,12,14): typ. 1uA

Schéma zapojení:

Na následujícím obrázku je schéma zapojení korekčního zesilovače.



korekční zesilovač schéma
Schéma zapojení korekčního zesilovače

Ke zvýšení vstupního odporu korekčního obvodu slouží emitorový sledovač tvořený integrovaným obvodem TL072 (IO2), který se vyznačuje malým šumem. Pro oddělení úrovní stejnosměrného napětí slouží kondenzátory C1 a C2 v levém kanálu a C3, C4 v kanálu pravém. Následně je NF signál veden do korekčního obvodu LM1036N. Tento integrovaný obvod používá pro řízení svých funkcí obyčejné stejnosměrné napětí. K tomu účelu má ve svém pouzdru již integrovanou referenční Zenerovu diodu s napětím 5,2 – 5,4V, které je vyvedeno na vývod č.17. Na toto referenční napětí jsou připojeny všechny regulační potenciometry. Potenciometrem P1 (pin č.12) se řídí hasitost, P2 (pin č.9) řídí stereováhu, P3 (pin č.14) hloubky a P4 (pin č.4) výšky. Střední kmitočet pro regulaci výšek určují kondenzátory C7 a C8, pro hloubky C10 a C11.
Fyziologickou regulaci, tj. zvýraznění basů a výšek při malé hlasitosti, je možné zapojit spojením vývodů 7 a 12 pomocí Jumperu J9.

Konstrukce:

Na následujících dvou obrázcích je motiv jednostranné desky s plošnými spoji a rozmístění součástek.

korekční předzesilovač schéma
Rozmístění součástek
korekční zesilovač dps
Plošný spoj (originál v rozlišení 600 dpi)

Aby bylo možné vyhnout se vedení spojů mezi piny integrovaných obvodů, obsahuje zesilovač tři drátové propojky.

Závěr:

Jako každé správné zařízení, musí být i toto umístěné v pěkné plastové krabičce s potiskem, protože první pohled na výrobek nejvíce vypovídá o samotném autorovi. Já jsem zvolil typ KP6 s rozměry 150x130x50mm.
V zadní stěně krabičky jsou vyvrtané dva otvory pro vstupní a výstupní konektor Jack 3,5mm a jeden menší pro přívodní síťový kabel. Přední panel obsahuje čtyři díry pro hřídele potenciometrů, vypínač a indikační LED diodu.

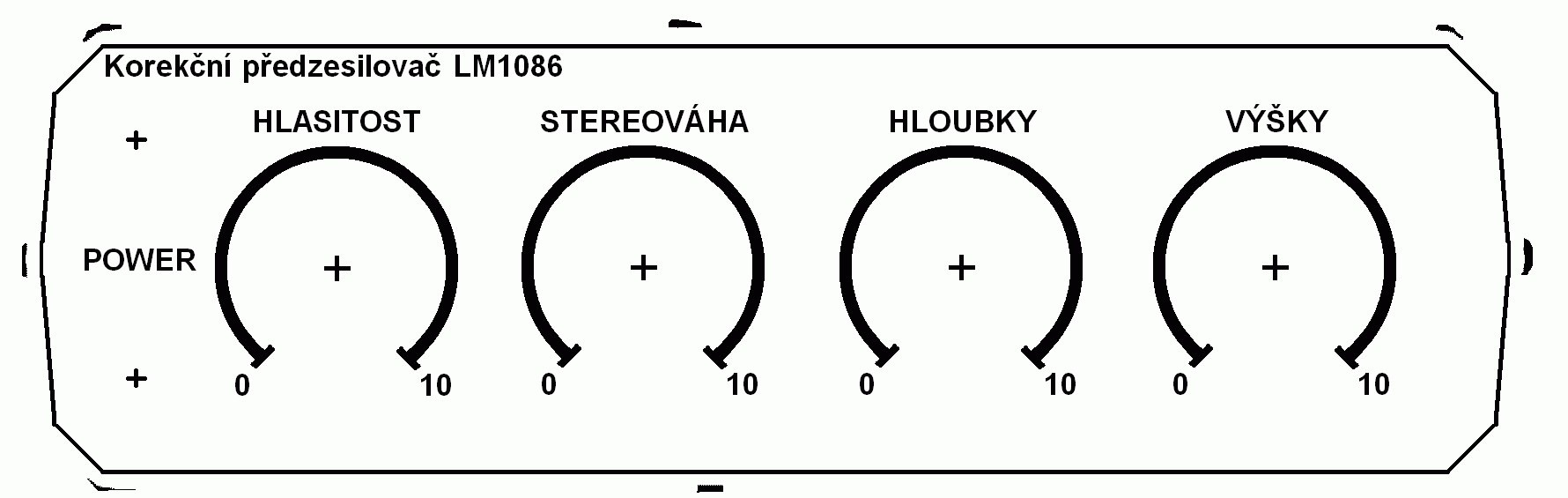

Na následujícím obrázku je návrh potisku předního panelu (pro originál klikněte na obrázek).

zesilovač přední panel
Přední panel (originál v rozlišení 300 dpi)

Výroba potisku panelu je velice jednoduchá. Na tiskárně vytiskněte originál v rozlišení 300dpi na bílý samolepící papír A4 (k dostání v papírnictví do 10Kč). Ten poté vystříhněte podle naznačených značek po okraji motivu a opatrně ho nalepte na plastové čelíčko krabičky (samozřejmě již vyvrtané). Poté se vezme široká průhledná izolepa a jedním kusem se potisk přelepí. Musíte dávat pozor na špatné přichycení izolepy, nebo velké bubliny. Malé bublinky a vůbec celá izolepa se poté pevně „rozetře“ palcem. Tím vznikne lesklý, profesionálně vypadající potisk.

Seznam součástek:

R1, R2, R3, R4 100k
R10, R11 330R
R5 56R
R6, R7, R8, R9 47k
C1, C2, C3, C4, C17, C18 4,7uF/25V
C5, C13, C14, C15, C16, C19 100nF
C6 47uF/16V
C7, C8 10n foil
C10, C11 330n foil
C9, C12 10uF/25V
C20 100uF/16V
D1 1N4148
IO1 LM1036N
IO2 TL072
J9 S1G3
P1, P2, P3, P4 10k/lin
