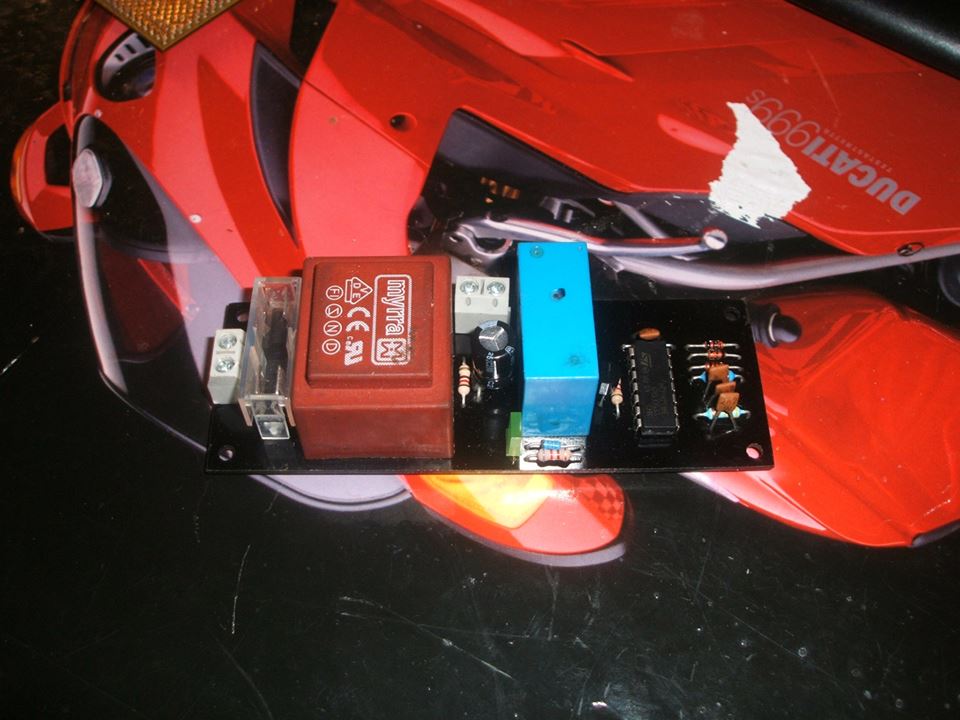

Tento obvod slouží jako náhrada mechanického spínače čerpadla. Obvod má 2 stupně: První stupeň – maximální hladina = je horní hranice, kde se sepne relé a spolu s ním i připojené zařízení (čerpadlo). Druhý stupeň – minimální hladina = je dolní hranice, kde se odpojí připojené zařízení. Sondy jsou napájené vysokofrekvenčím proudem nízké úrovně, který je generován hradlem IC1a. Případná JS složka v signálu je oddělená kondenzátorem C2. Za soundou MAX je vazební kondenzátor C3 spolu s usměrňovačem tvořeným D1, D2 a C4. Překročí li napětí na kondenzátoru C4 prahové napětí hradla IC1b, jeho výstup se překlopí z vysoké úrovně do nízné úrovně a následně se tento signál zneguje, součastně se tranzistor T1 otevře a sepne relé. K relé je paralelně zapojená dioda D4, která chrání tranzistor od napěťových špiček při rozpínání relé a taktéž LED, která indikuje seplé rele. Modul obsahuje i napájecí stabilizovaný zdroj 12V.

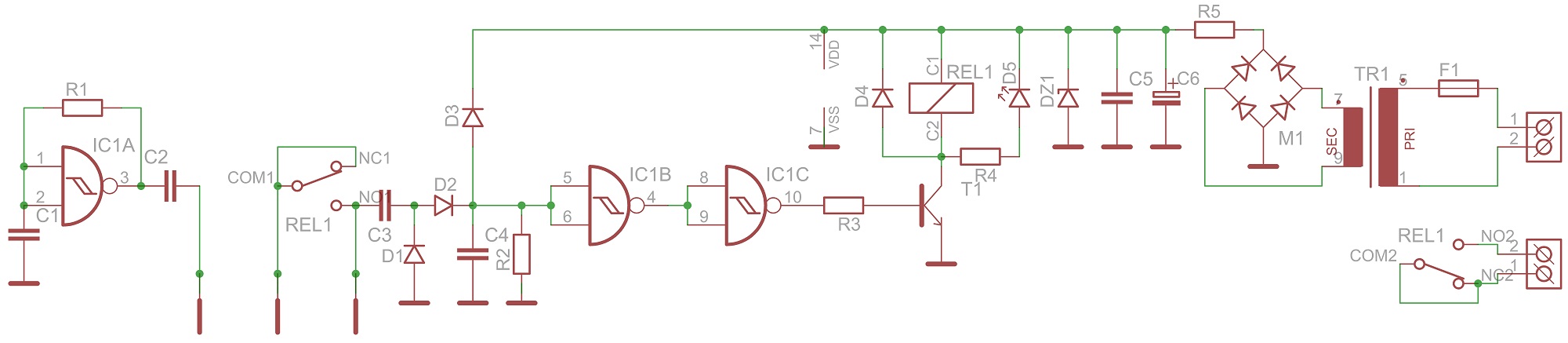

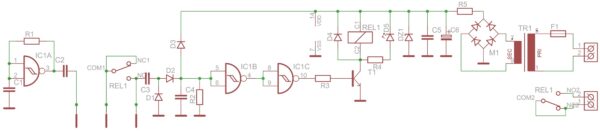

Schéma zapojení:

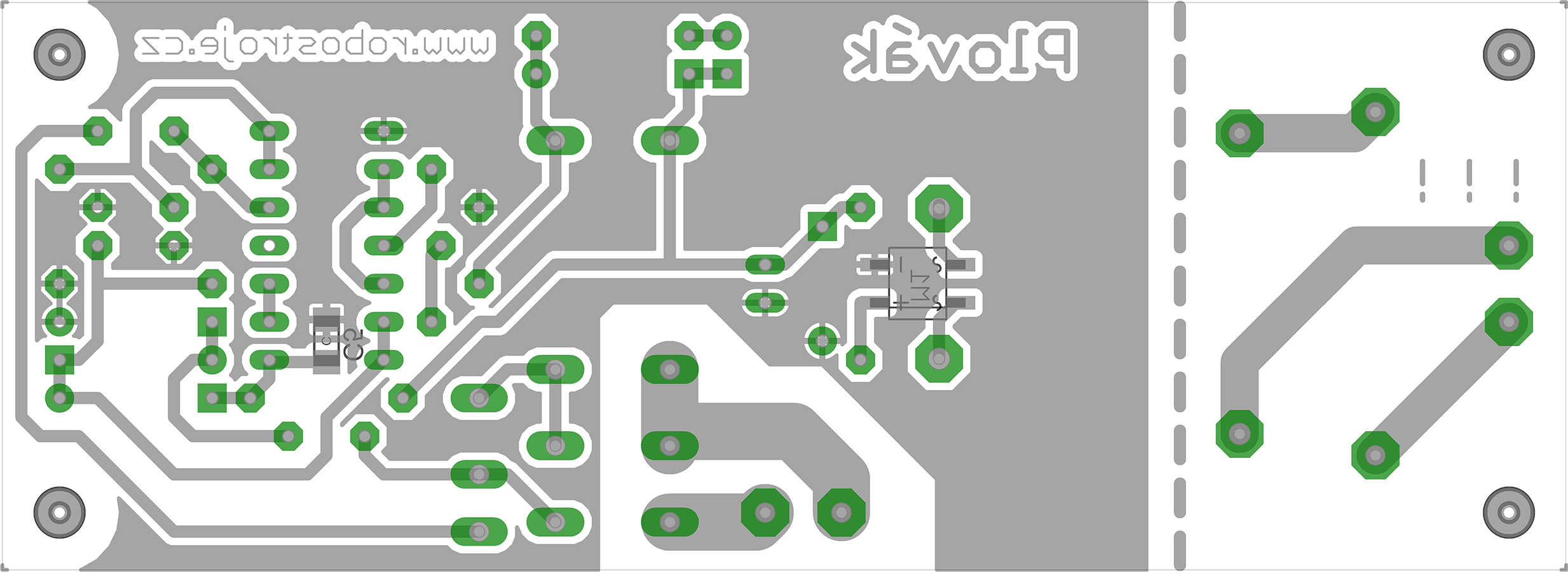

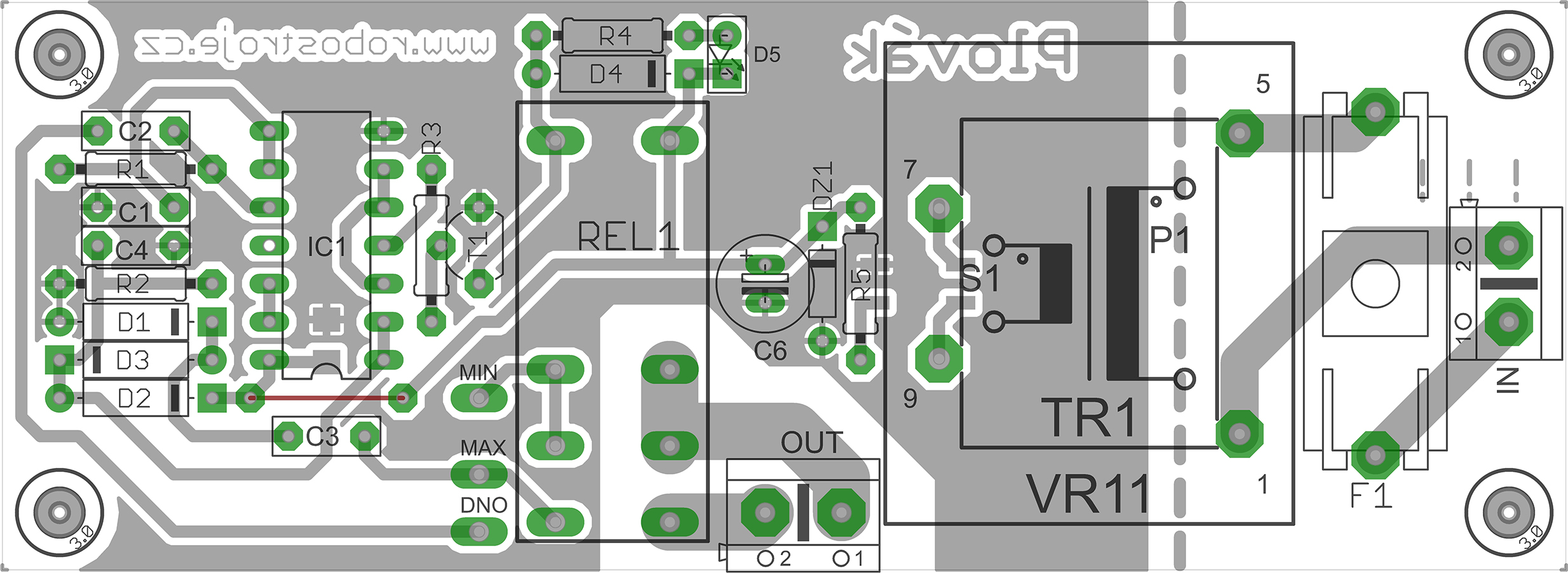

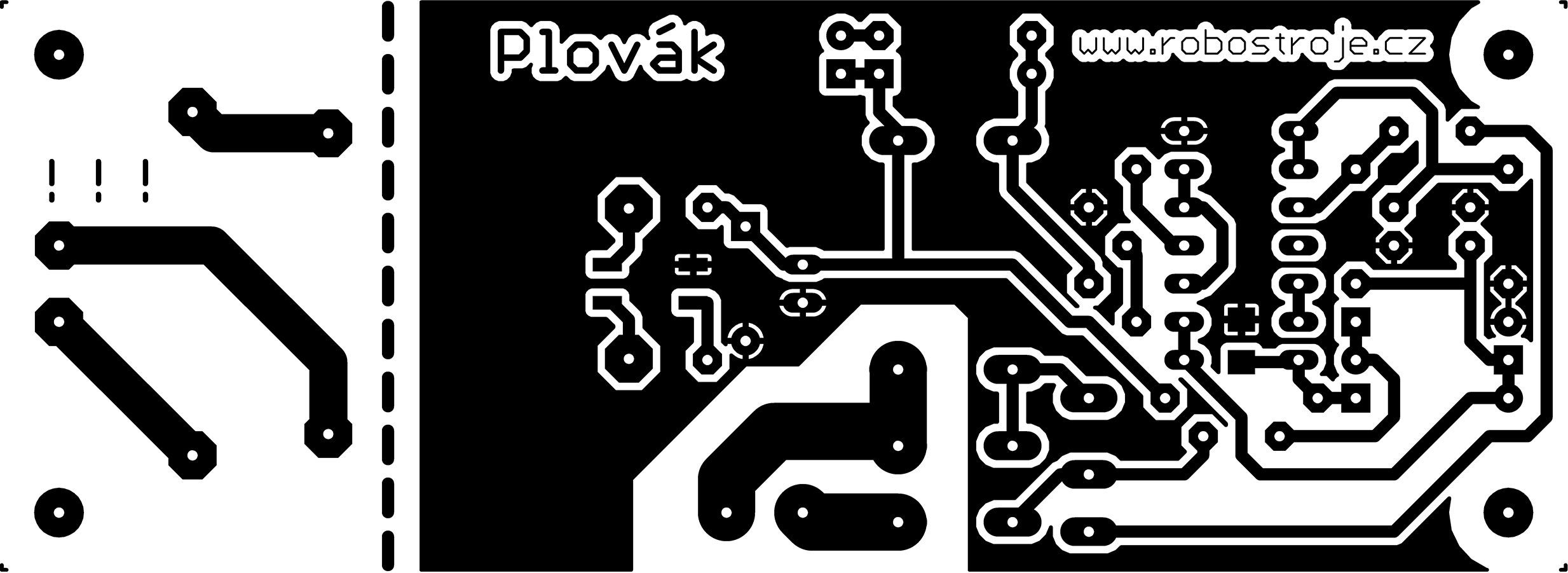

Plošný spoj a osazovací plán:
|
|
|
|---|
| Seznam součástek: | ||
| R1 | – | 470k |
| R2 | – | 10M |
| R3 | – | 4k7 SMD 1206 |
| R4 | – | 820R SMD 1206 |
| R5 | – | 120R |
| C1-C4 | – | 2n2 |
| C5 | – | 100nF SMD 1206 |
| C6 | – | 220uF/16V |
| D1-D3 | – | 1N4148 |
| D4 | – | 1N4148 SMD SOD80 |
| DZ1 | – | 12V |
| M1 | – | S380 |
| IC1 | – | 4093N |
| T1 | – | BC547 |
| DNO | – | Faston 2,8mm |
| MIN | Faston 2,8mm | |
| MAX | – | Faston 2,8mm |
| IN | Svorkovnice do DPS (dvojitá) | |
| OUT | – | Svorkovnice do DPS (dvojitá) |
| F1 | – | 100mA/250V |
| REL1 | – | RELEMZPA92 |
| TR1 | – | 230V/15V – 1VA |
