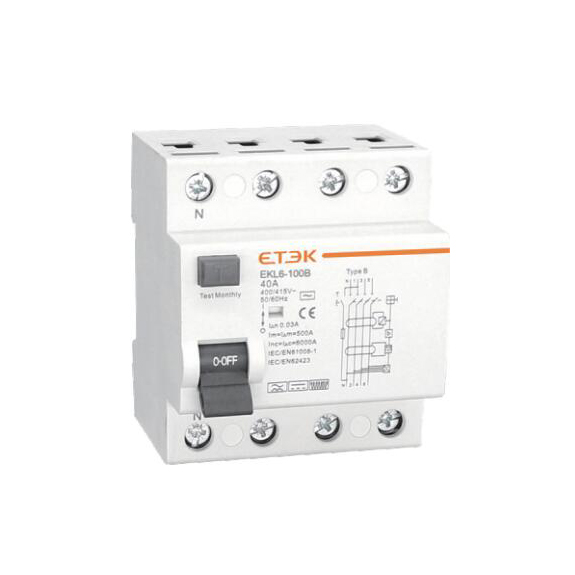

Proudový chránič EKL6-100B 40A Typ B RCCB(RCD)
2840.00Kč
Proudový chránič typ B, 30mA, 40A. Dokáže detekovat DC proud – nově nutnost u nabíjecích stanic.
Není skladem
Popis
Proudový chránič je v souladu s IEC/EN 61008-1, IEC/EN 61008-2-1, IEC62423.
Zajišťuje vyšší úroveň ochrany s maximální nepřetržitostí provozu za všech pracovních podmínek. Proudové chrániče typu B mohou zajistit maximální bezpečnost v mnoha oblastech aplikací, jako jsou nabíjecí stanice elektromobilů, jeřáby a výtahy, FVE a větrné elektrárny atd.
Výrobce ETEK ELECTRIC – https://www.etek-electric.com/products/electric-vehicle-charging-station/evse-rcd-rccb-circuit-breaker/ekl6-100b-10ka-b-type-rccb.html
| Elektrické vlastnosti | Funkce | Elektromagnetický | |
| Typ (tvar vlny snímaného zemního úniku) | B | ||
| Jmenovitý proud In | 40A | ||
| Počet pólů | 4P | ||
| Jmenovité napětí Ue | 400V | ||
| Maximální napětí Ui | 500V | ||
| Frekvence | 50Hz | ||
| Jmenovitý reziduální proud (I△n) | 30mA | ||
| Odolnost proti rázovému proudu (I△m) | 500(In=2540A) 630(In=63A) | ||
| Zkratová odolnost Inc= I△c | 10kA | ||
| SCPD pojistka |  10,000A |
||
| Vypínací čas I△n | ≤0.1s | ||
| Jmenovité impulzní napětí (1.5/50) Uimp | 4000V | ||
| Izolační schopnost po dobu 1min | 2.5kV | ||
| Elektrická životnost | 2,000 cyklů | ||
| Mechanická životnost | 4,000 cyklů | ||
| Instalace | Indikátor polohy kontaků | Ano | |
| Krytí | IP20 | ||
| Provozní teplota (denní průměr ≤35℃) | -5℃~+40℃ | ||
| Skladovací teplota | -25℃~+70℃ | ||
| Typ připojovacích svorek | Vodič, hřeben typ I, hřeben typ U | ||
| Maximální průřez vodičové připojení | 35mm2 | ||
| Maximální průřez hřebenové připojení | 35mm2 | ||
| Utahovací moment | 2.5Nm | ||
| Způsob montáže | DIN lišta EN60715 – 35mm | ||
| Připojení | Napájení v obou směrech | ||
| Rozsah vypínacího proudu | Úhel zpoždění | I△n＞0.01A | I△n≤0.01A |
| 0° | 0.35I△n≤I△≤1.4I△n | 0.35I△n≤I△≤2I△n | |
| 90° | 0.25I△n≤I△≤1.4I△n | 0.25I△n≤I△≤2I△n | |
| 135° | 0.11I△n≤I△≤1.4I△n | 0.11I△n≤I△≤2I△n | |
