Tento elektronický zámek má stejnou funkci jako zámek klasický. Má zabránit přístup nepovolaným osobám do prostorů, nebo k elektronickým zařízením apod. Zařízení se skládá ze dvou částí: zámku – což je vyhodnocovací a řídicí jednotka a klíče – který je nosičem ID a slouží k odemknutí zámku. Obě dvě zařízení jsou založeny na jednoduchém mikroprocesoru PIC10F200 a běžně používaných součástkách. Po zastrčení klíče začne klíč vysílat 8bitový kód. Zámek jej přijme a vyhodnotí. Pokud se kódy shodují, dojde k odemknutí zámku, v opačném případě jej zámek ignoruje. Po vytažení klíče dojde k opětovnému zamknutí zámku. Zařízení je vhodné použít třeba u vchodových dveří, nebo branky.

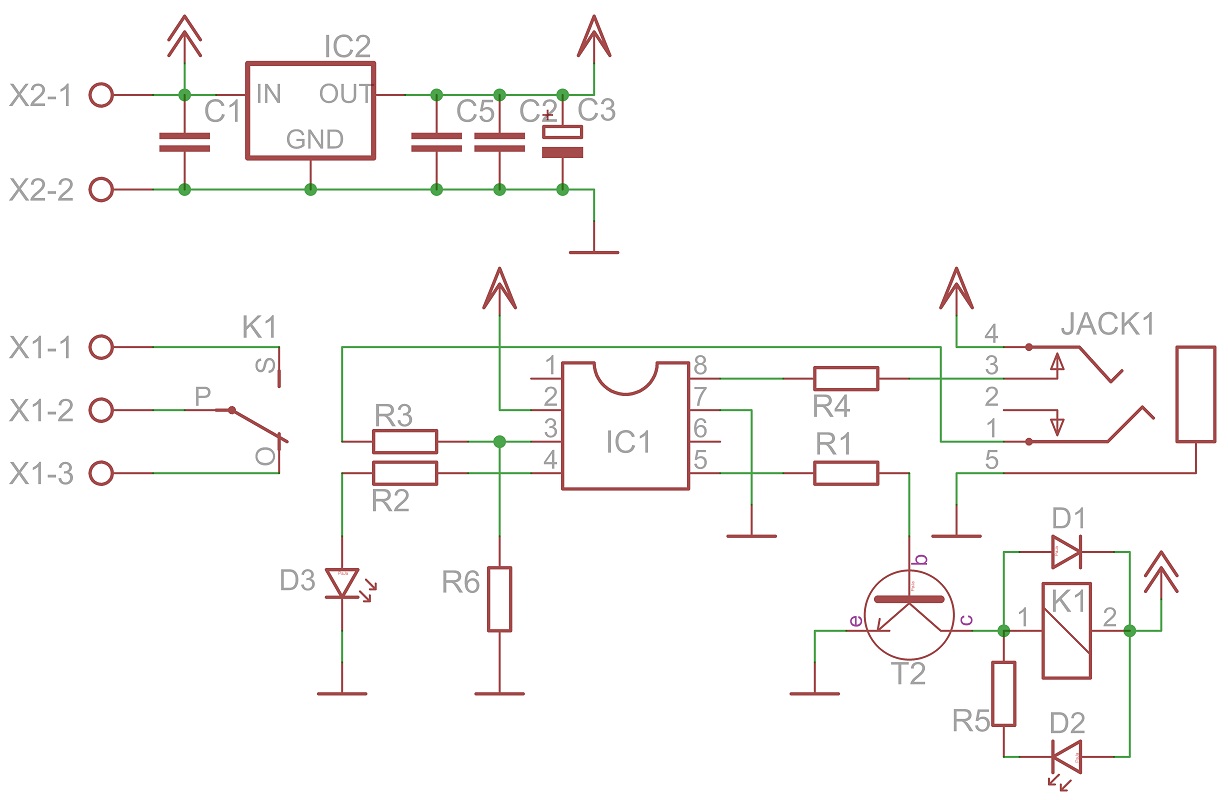

Schéma zapojení (zámek):

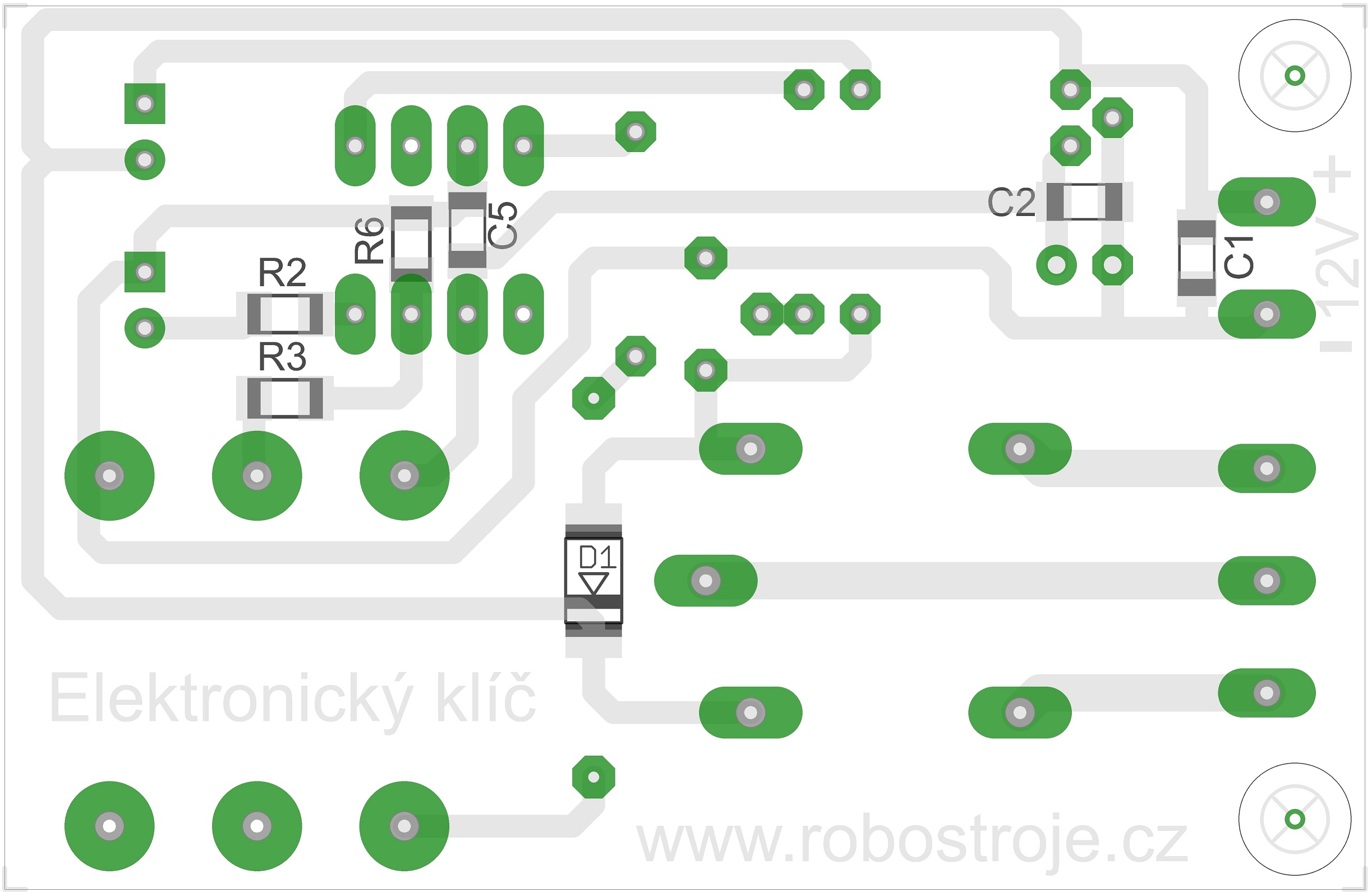

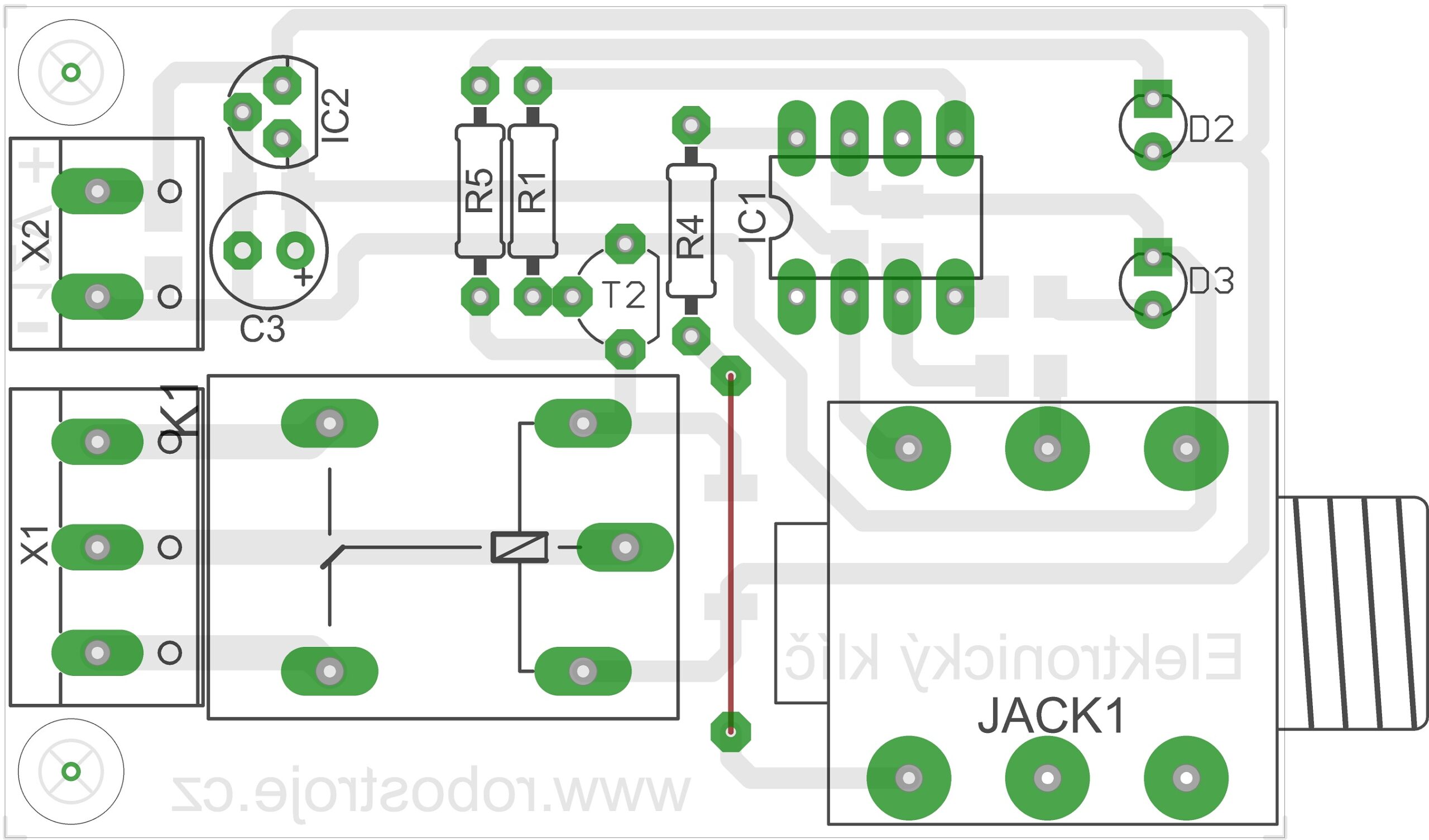

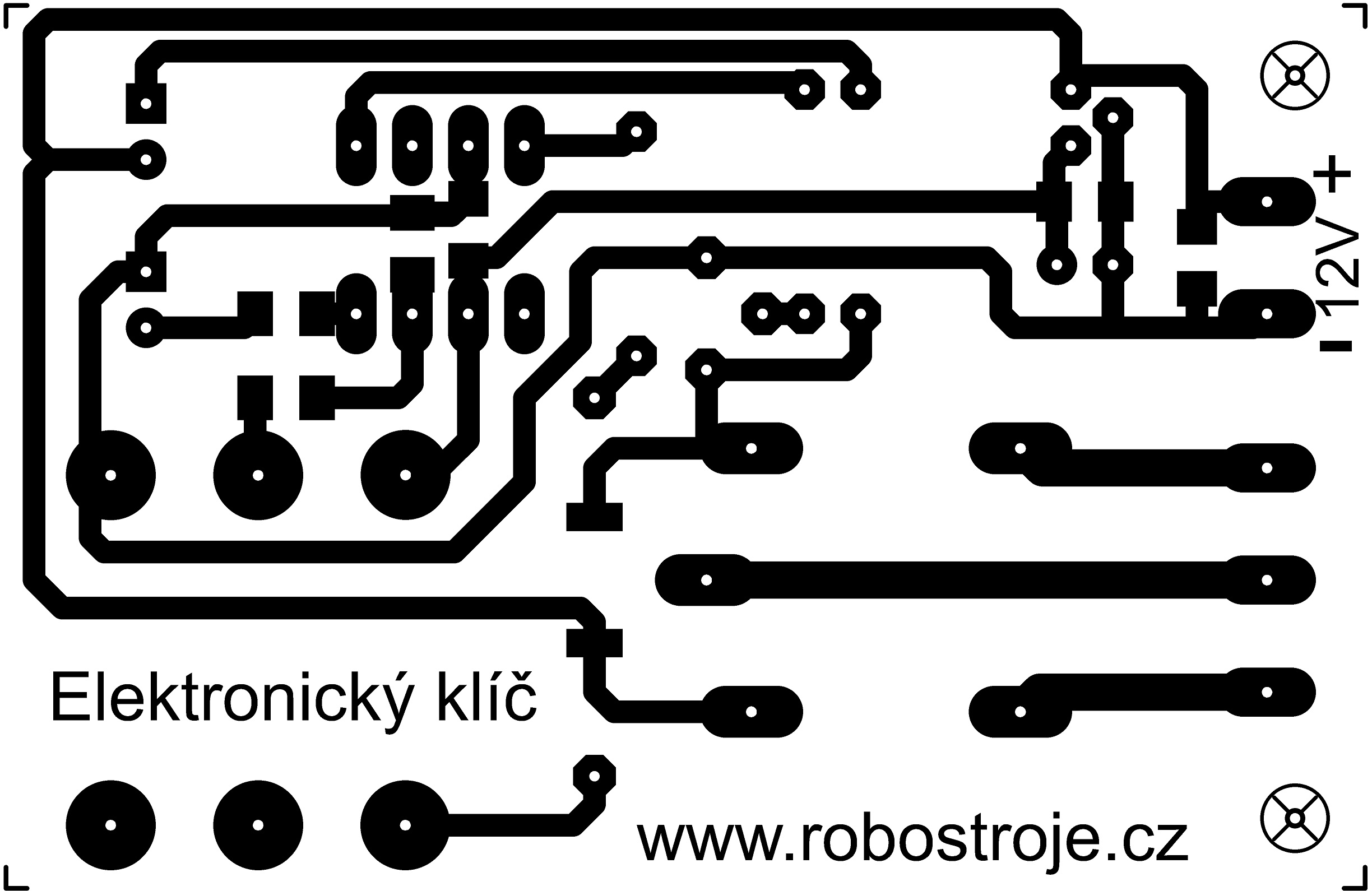

Plošný spoj a osazení součástek (zámek):
|
|
|

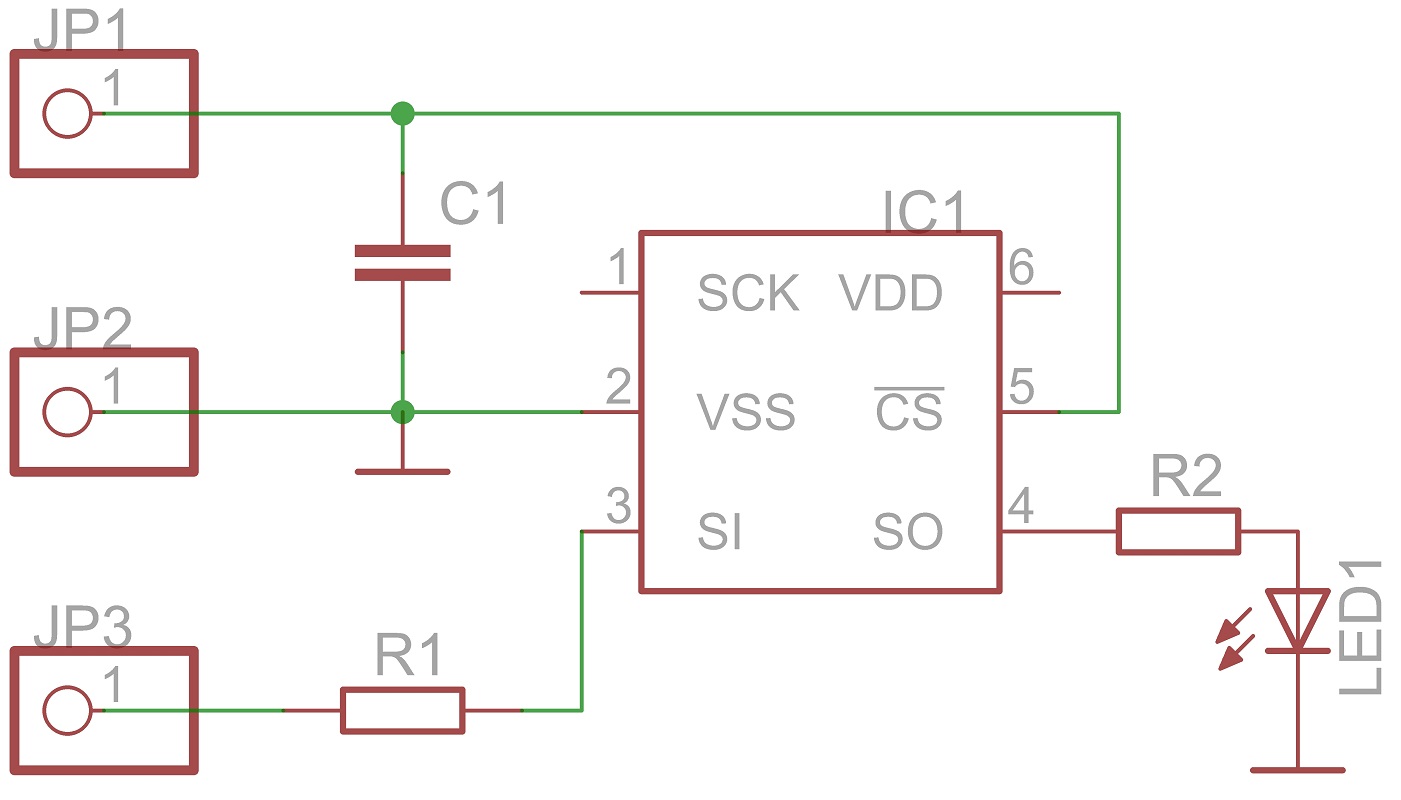

Schéma zapojení (klíč):

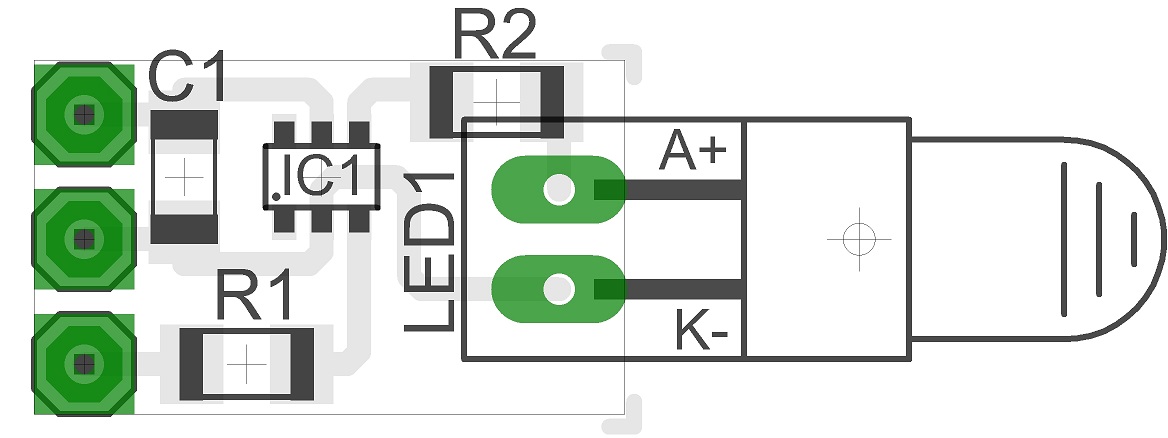

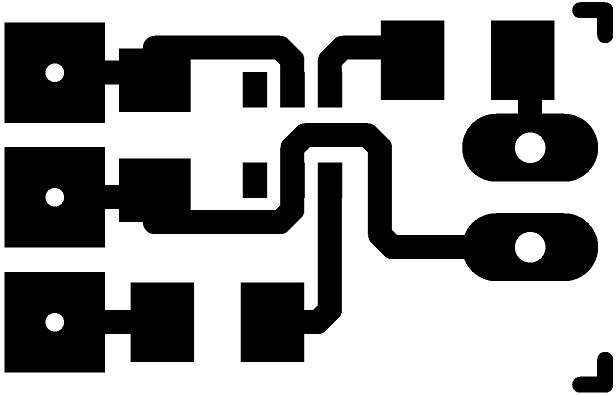

Plošný spoj a osazení součástek (klíč):
 |
 |
Seznam součástek:
| Zámek | |
| R1, R4 | 4k7 |
| R2, R6 | 330R (SMD 1206) |
| R3 | 4k7 (SMD 1206) |
| R5 | 1k2 |
| C1, C2, C5 | 100nF (SMD 1206) |
| C3 | 100uF/25V |
| D1 | 1N4007 (SMD) |
| D2 | LED 3mm zelená |
| D3 | LED 3mm červená |
| IC1 | PIC10F200 |
| IC2 | 78L05 |
| JACK1 | Jack 6,3mm do DPS (samice) |
| X1 | Svorkovnice do DPS – 3 pin |
| X2 | Svorkovnice do DPS – 2 pin |
| K1 | Relé 12V |
| T2 | BC547 |
| Klíč | |
| R1 | 1k (SMD 1206) |
| R2 | 330R (SMD 1206) |
| C1 | 100nF (SMD 1206) |
| LED1 | LED 8mm zelená |
| IC1 | PIC10F200 |

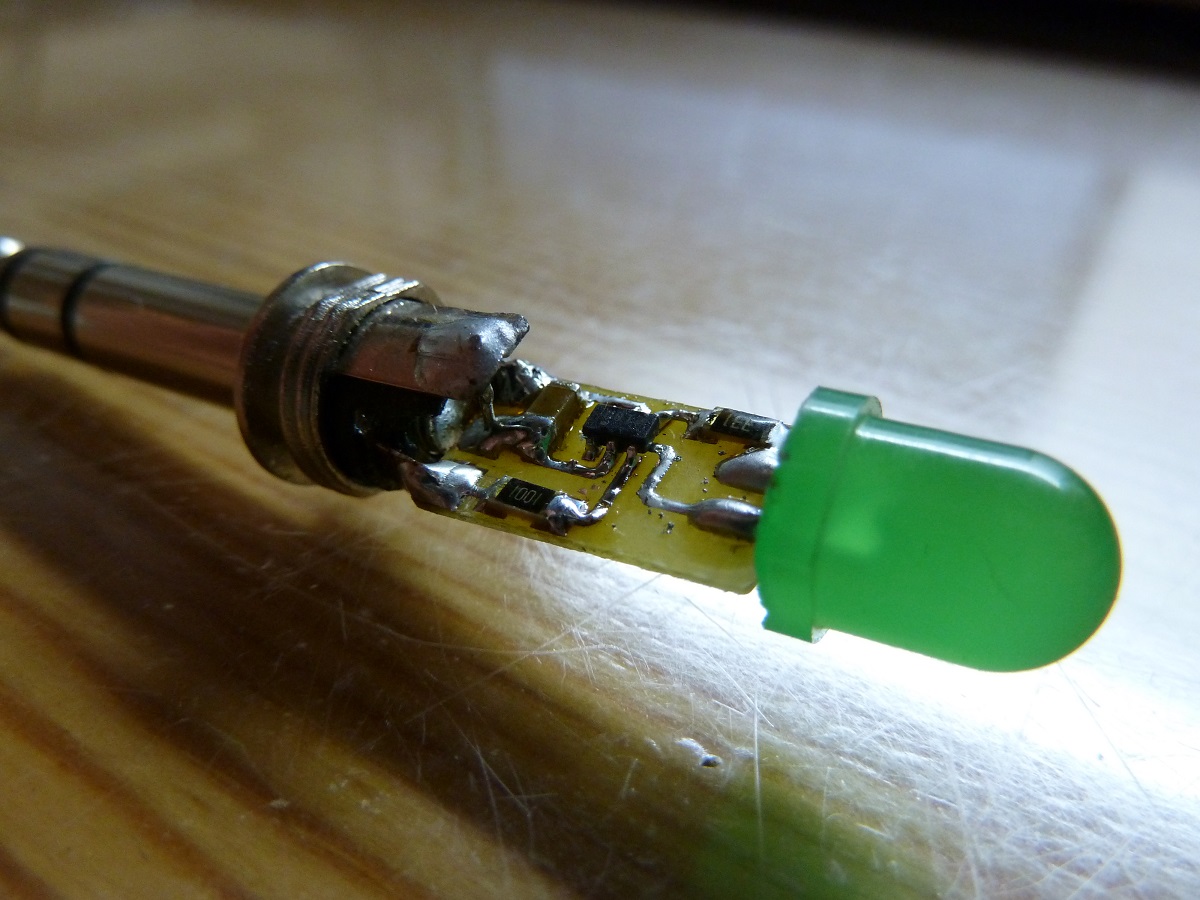

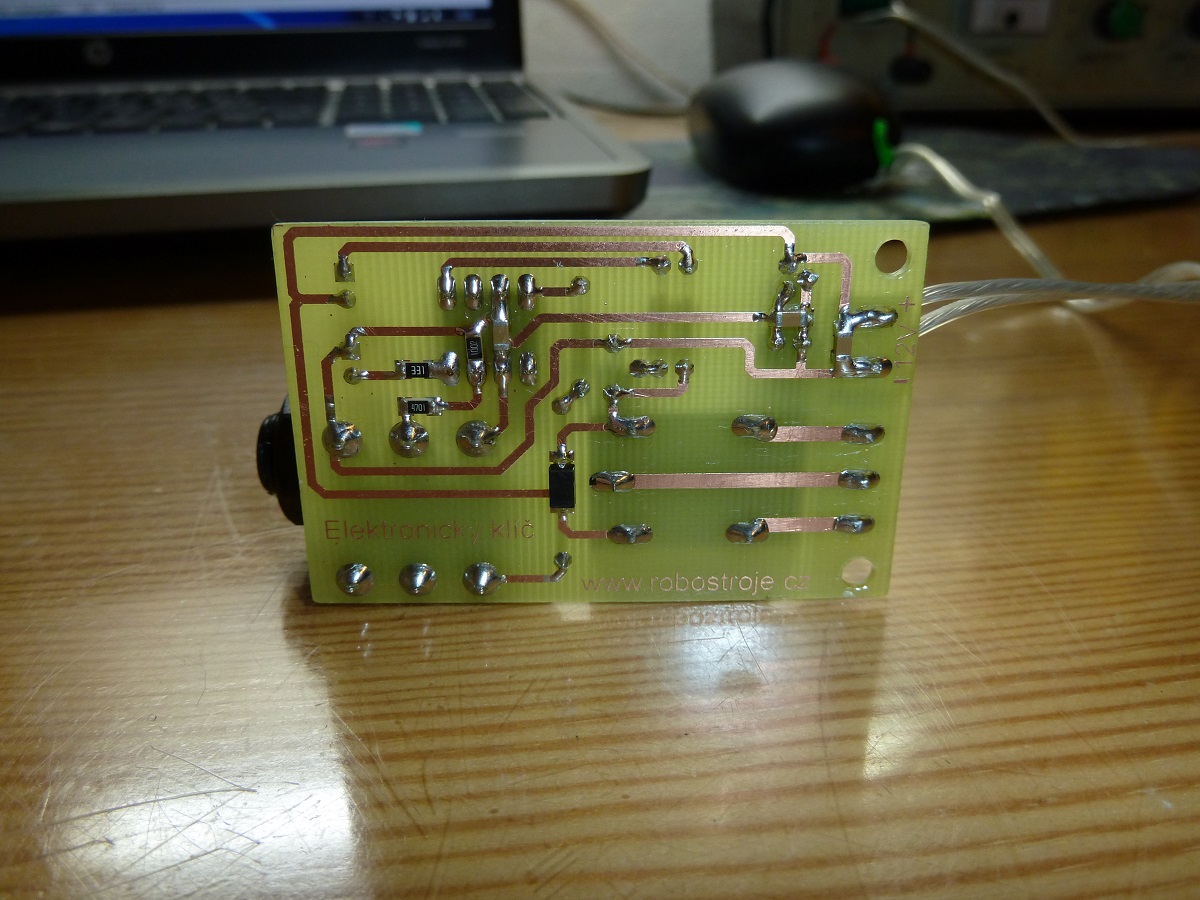

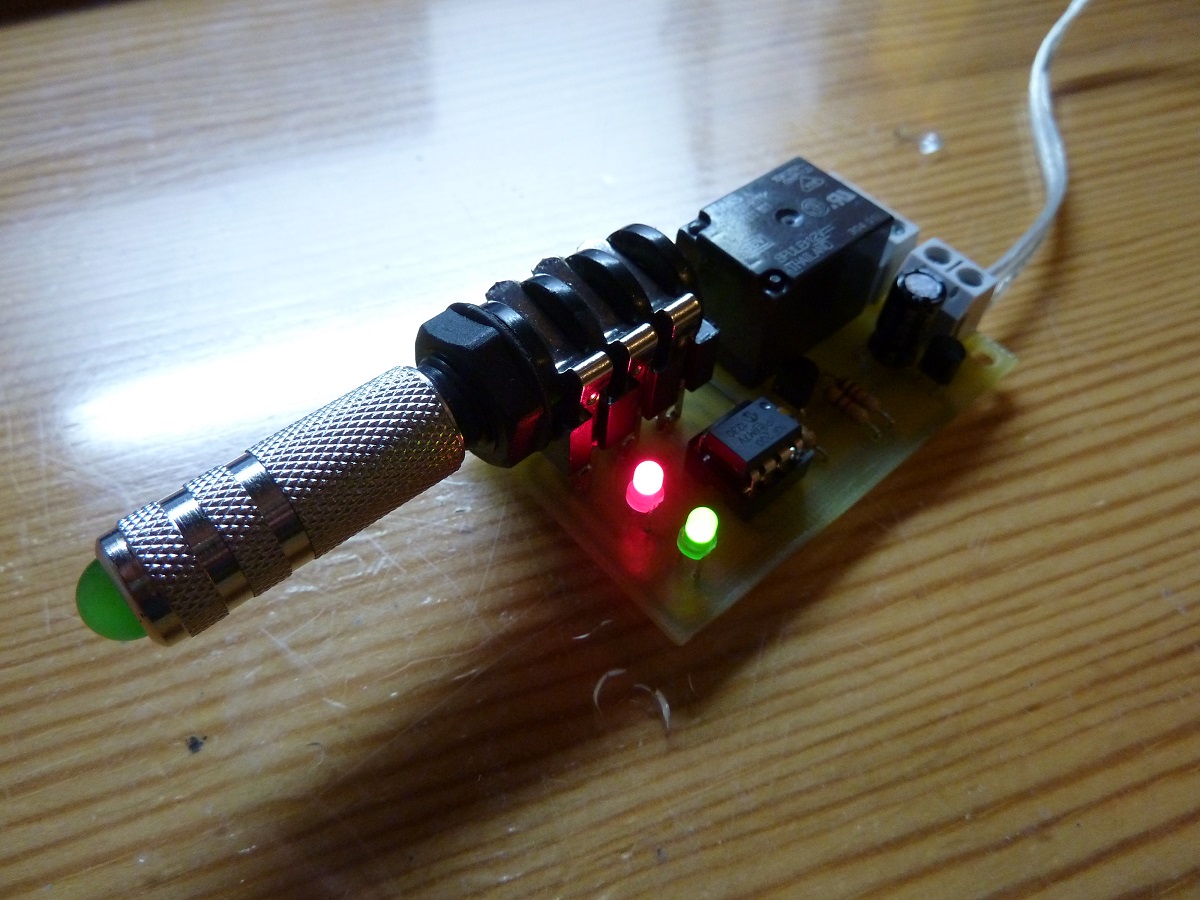

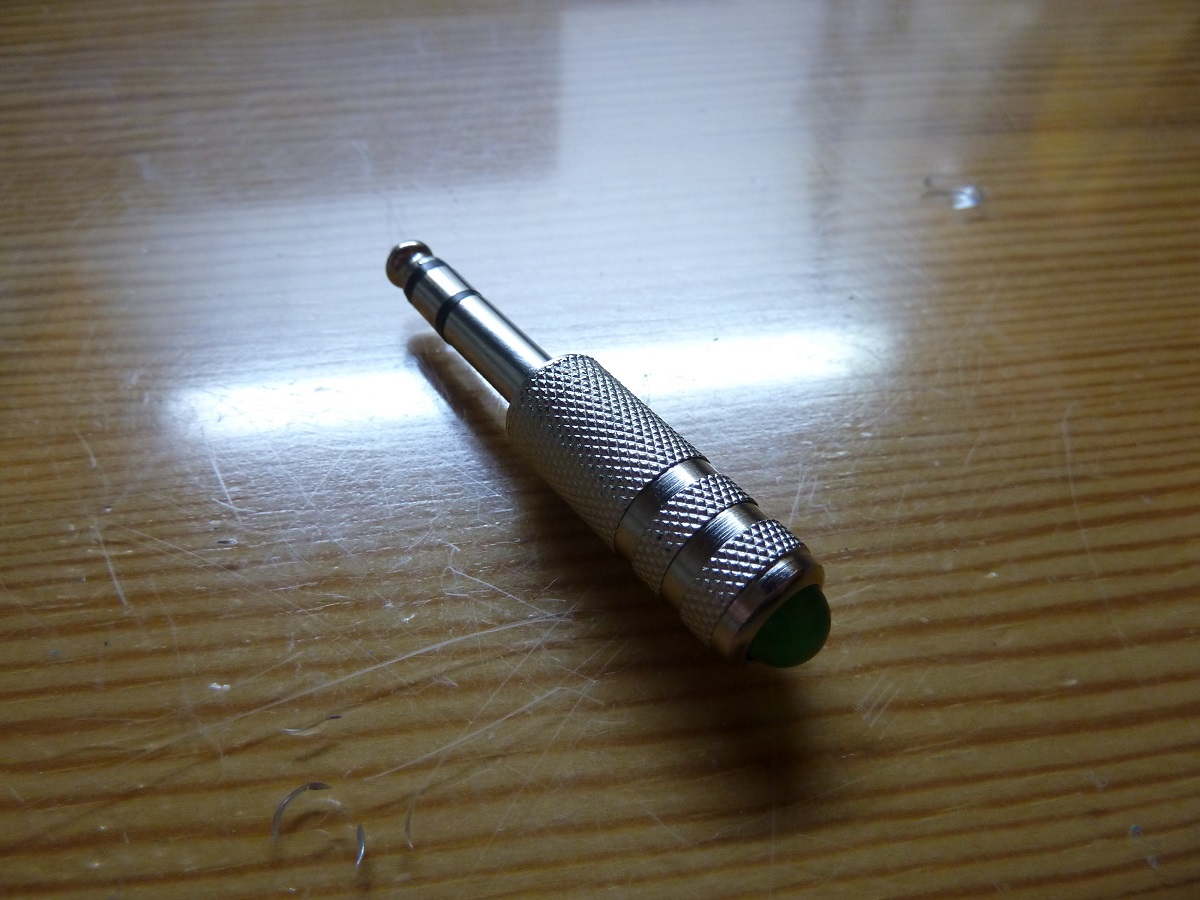

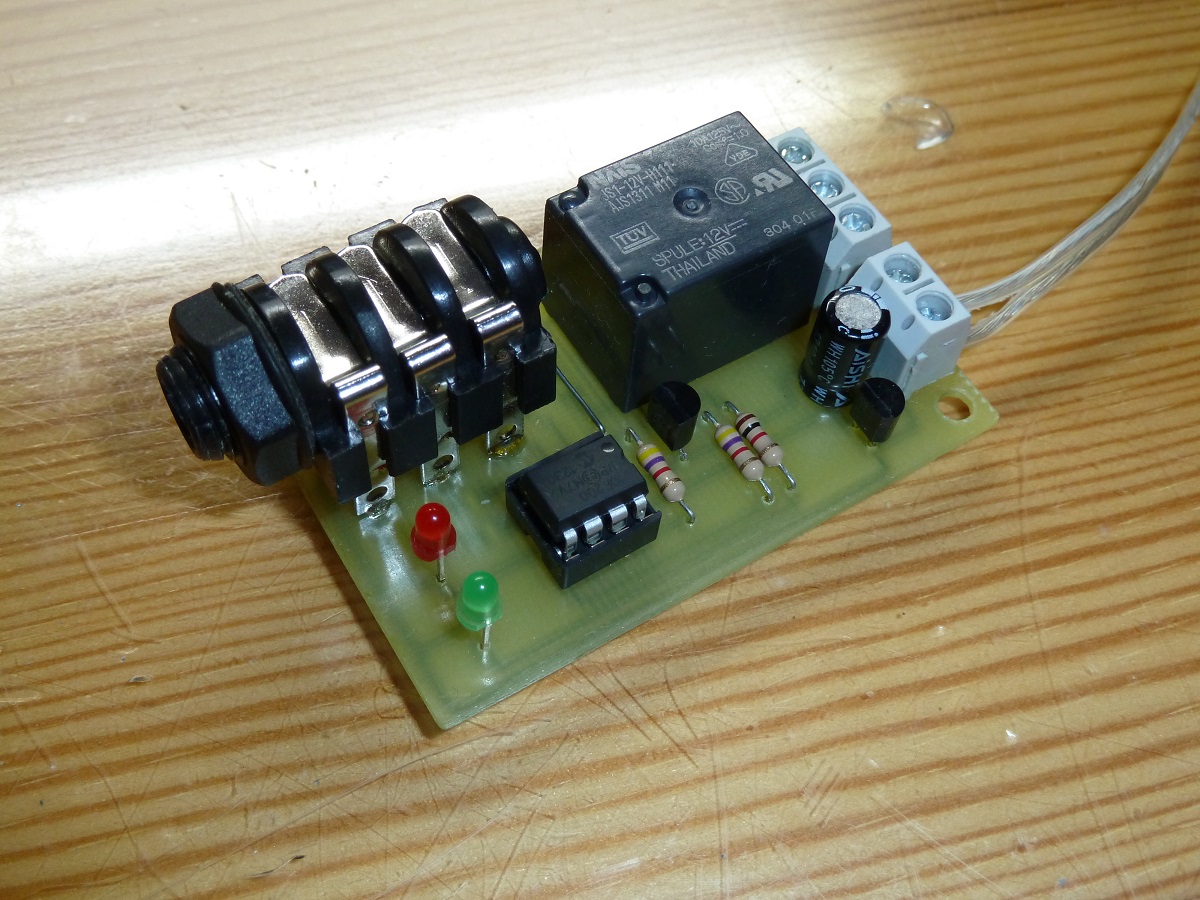

Fotogalerie:
 |
 |
 |
 |
 |
Původní příspěvek pochází ze zrušeného webu „robostroje.cz“, autor Lukáš Mertlík, prosinec 2013.
